立式四柱导向冲压成形工装结构

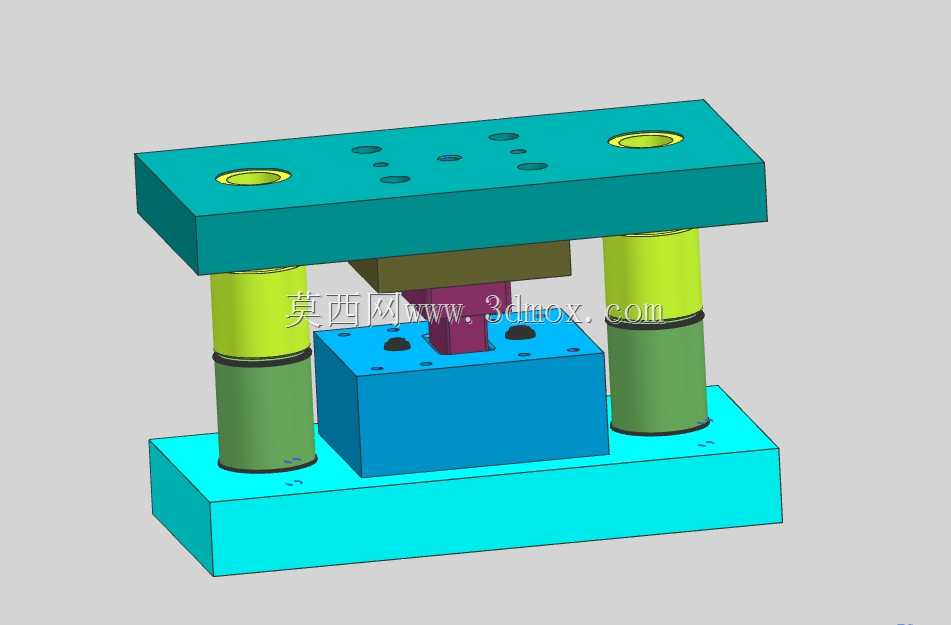

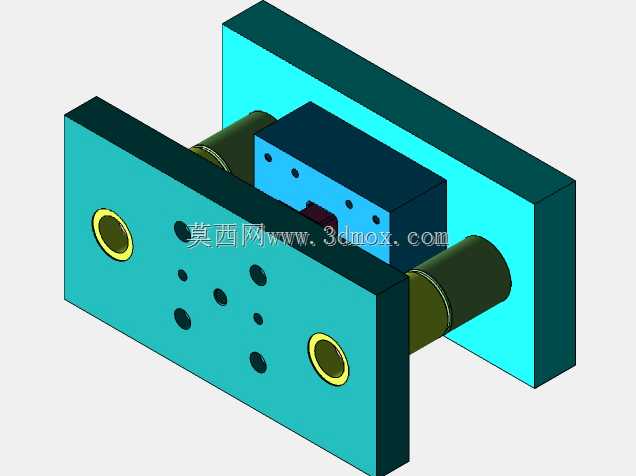

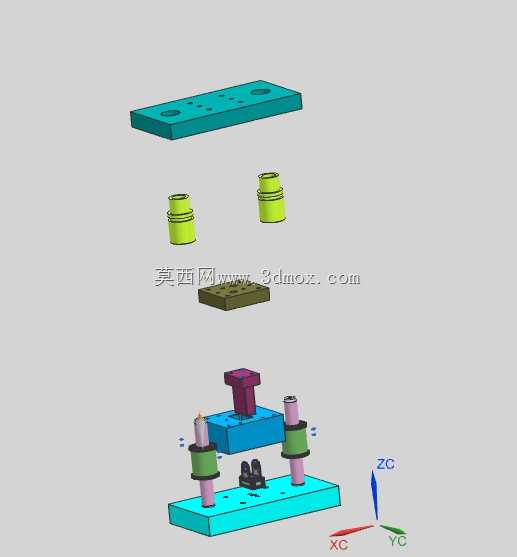

该立式四柱导向成形工装主要应用于金属薄板冷压成形加工场景，常见于五金零部件加工、家电金属配件生产、小型汽车冲压件预制等生产环节，可完成板料的局部压型、凸台成形、浅拉伸类加工工序，适配中小吨位普通压力机的安装使用需求，能够为批量小型冲压件生产提供稳定的成形作业支撑。整套工装采用经典的三板四柱对称布局，上下模座为平整矩形板式结构，四根导向导柱分设于模座四角位置，导柱配套同规格导套实现上下模的精准合模导向，可有效抵消合模过程中的侧向偏移力，保证凸模与凹模的对位精度，避免成形过程中出现啃模、工件壁厚不均、成形尺寸超差等问题。上模部分通过模柄安装位与压力机滑块连接，凸模固定于上模座中部的安装槽内，可根据不同成形工件的型面需求快速更换凸模镶块；下模部分的凹模固定于下模座中部定位槽内，配套设置有工件定位挡边，可快速完成待加工板料的上料定位，减少人工找正的辅助时间。整套工装的安装边界适配常规开式压力机的工作台面尺寸，上下模座的安装沉孔位置符合通用压力机的T型槽间距标准，无需额外制作过渡连接板即可完成设备装夹；导柱的有效导向行程覆盖整个合模作业区间，合模过程中导柱与导套的配合长度始终保持在安全阈值以上，可避免导向失效引发的模具损坏。设计过程中充分考虑了工装的拆装维护便捷性，凸模、凹模均采用镶块式固定结构，易损部位磨损后可单独更换镶块，无需整体报废模架，有效降低生产维护成本；上下模座的边角均做了倒角处理，避免安装调试过程中出现磕碰划伤的安全隐患；导柱外侧预留有足够的弹簧安装空间，可配套加装卸料弹簧实现成形后工件的自动卸料，无需人工撬取工件，提升生产作业效率。整套结构受力均匀对称，成形压力可通过模架均匀传导至压力机工作台面，不会出现局部应力集中导致的模座变形问题，可长期稳定保持成形精度，适配中小批量多品种的冲压件柔性生产需求。
