多型腔注塑模具型腔侧结构设计

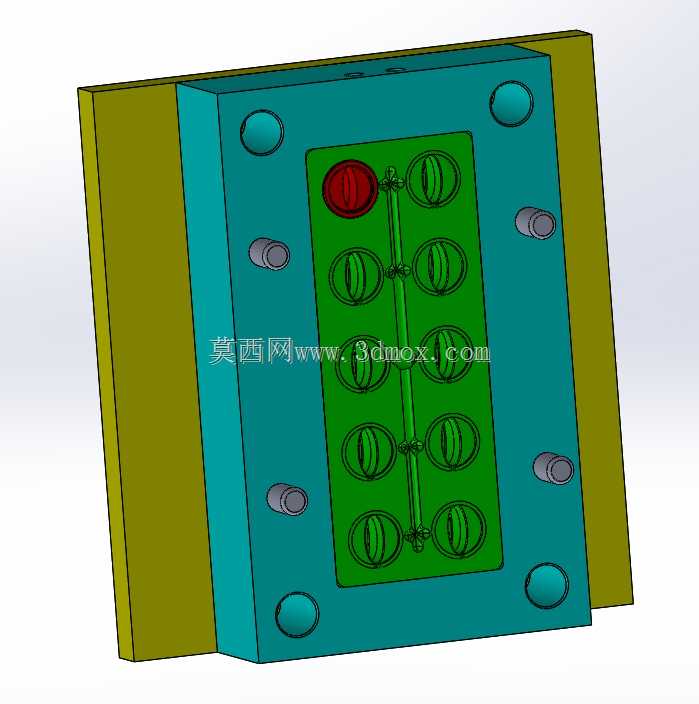

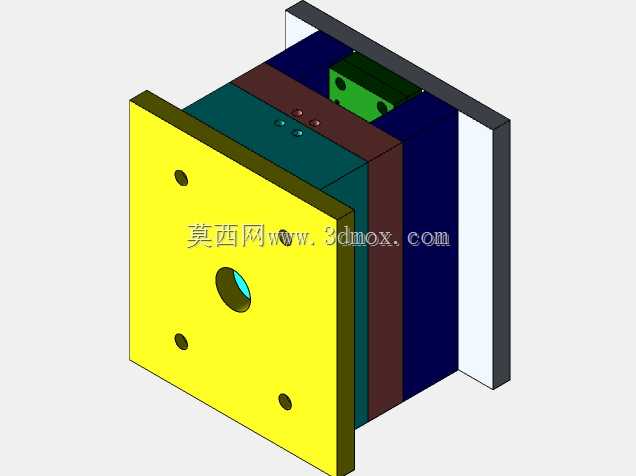

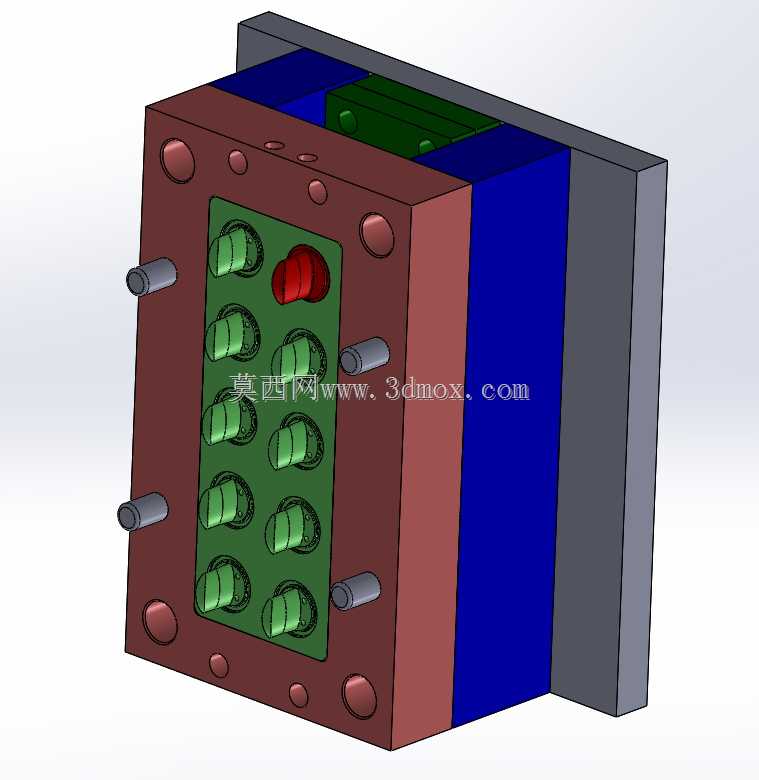

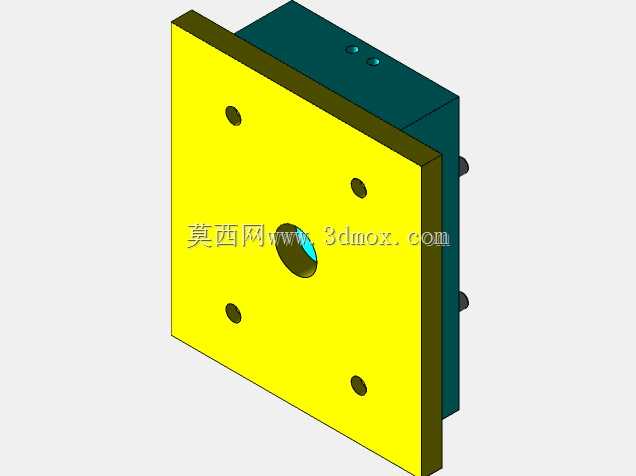

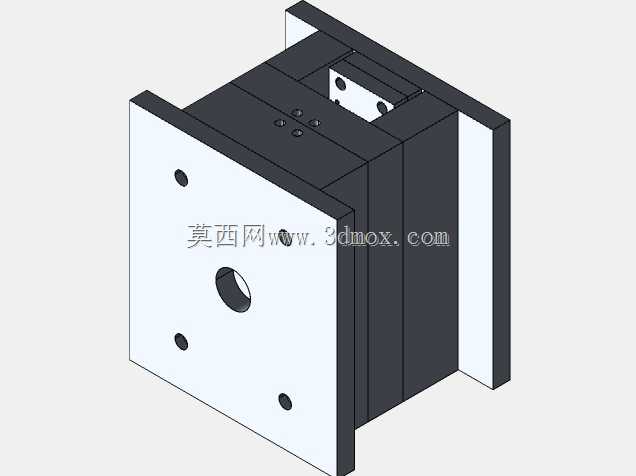

该套模具结构面向小型日用塑胶件、电子配套小胶件的批量注塑生产场景，主要适配卧式注塑机的安装使用需求，可在连续生产工况下完成一模多件的塑胶产品成型作业，大幅提升单模次产出效率，降低单件产品的成型能耗与人工分摊成本。从实际生产用途来看，这套模具的型腔侧结构直接决定了塑胶产品的外观面成型质量，多型腔的排布设计可以在单次射胶循环中同时成型多件同规格塑胶制品，适配月产能十万级以上的中小塑胶件批量生产需求，常见于消费电子配套胶件、小型日用品、文具类塑胶配件的生产车间。在功能特性层面，该结构集成了型腔成型区域、浇注流道布局、导柱定位结构、冷却回路接口等核心功能模块：环绕型腔区域均匀布置的导柱导套结构，可在模具合模过程中提供精准的定位导向，避免合模错位导致的产品披锋、缺胶等成型缺陷；贯穿模板的流道设计采用平衡式排布思路，让熔融塑胶从主浇道进入后可以均匀分配到每一个型腔内部，保证各型腔填充速度、压力保持一致，避免出现同模次产品填充不均、收缩率差异过大的问题；模板上预留的冷却水路接口可对接模温调节系统，通过循环介质带走成型过程中塑胶传递的热量，缩短产品冷却定型时间，提升整体生产节拍。设计过程中优先考虑了生产稳定性与加工便利性，型腔区域采用镶拼式结构思路，后续若出现型腔磨损、产品改模需求，可单独更换型腔镶件，无需更换整块模板，降低后期模具维护成本；模架采用标准模架尺寸规格设计，可直接适配对应吨位的通用注塑机安装要求，无需额外定制改装机台固定板；安装边界上，模板四周的固定孔位、锁模槽位置均符合通用注塑机的装模尺寸规范，上下模的合模行程、开模距离预留了足够的取件空间，既适配人工取件的生产模式，也可配套机械手完成自动取件作业。结构细节上，模板边角做了倒角处理，避免装模过程中尖锐边角划伤操作人员，各连接孔位的位置精度控制在合理公差范围内，保证装配后各部件配合顺畅，无卡滞、错位问题，可长期承受注塑过程中的锁模压力与射胶冲击力，满足连续批量生产的结构强度要求。
