立式带槽安装固定基座结构设计

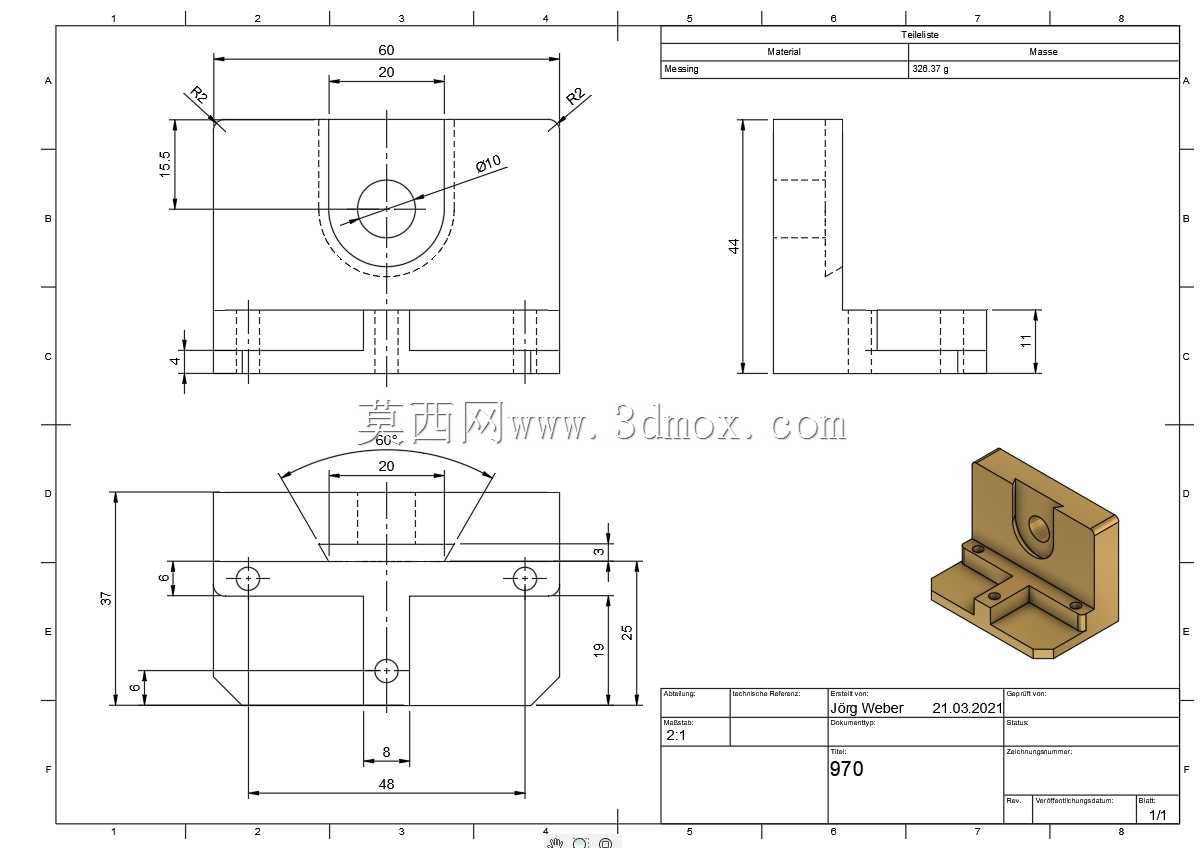

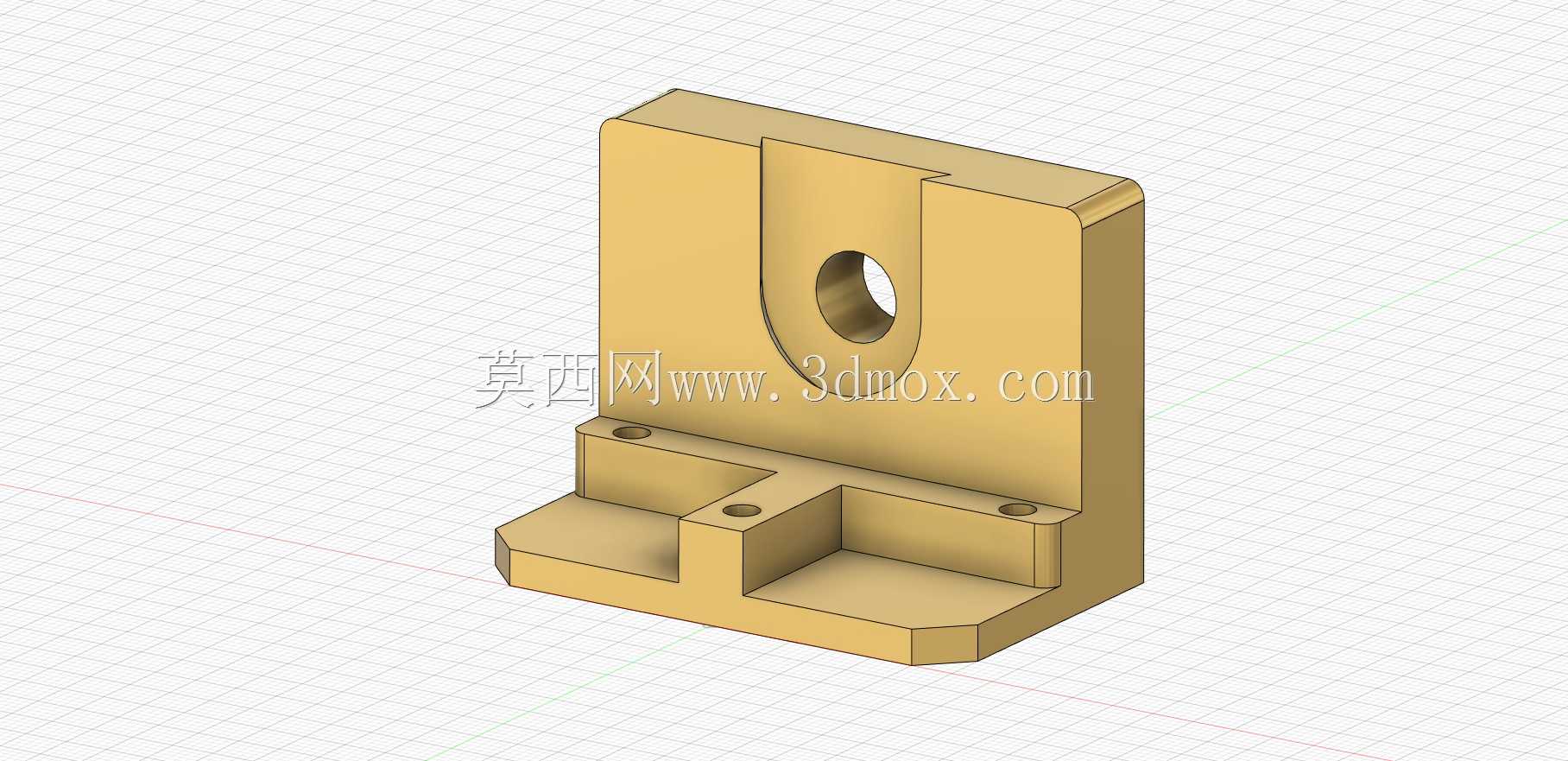

这款立式带槽安装固定基座，是工业装配场景中十分常用的刚性支撑定位构件，主要应用在小型工装夹具搭建、自动化生产线工位定位、检测设备载具固定、小型执行元件安装等场景中，能够为被安装部件提供稳定的刚性支撑，抵消设备运行过程中产生的振动与侧向冲击力，保证被固定部件的位置精度长期保持稳定，不会因为长期受力出现偏移、松动的问题。从实际用途来看，该基座既可以作为独立的安装支座用来固定小型气缸、传感器支架、导轨挡块、管路固定夹等零部件，也可以多个组合使用，搭建小型工装的底部支撑框架，适配多品种小批量的生产装配需求，不需要额外定制复杂的安装结构，能够大幅缩短工装搭建的周期，降低生产准备阶段的成本投入。在功能特性上，该基座采用一体化切削成型的结构设计，整体没有拼接焊缝，结构刚性优异，能够承受较大的垂直载荷与一定的侧向弯矩；立板位置开设的U型通槽搭配中间的通孔，既可以实现被安装部件的上下位置微调，也能够通过螺栓穿过通孔完成锁紧固定，适配不同安装高度的零部件装配需求；底座部分设置的三个沉头安装孔，可以将基座整体牢牢固定在设备台面、型材框架或者工作台面上，沉头设计能够保证螺栓安装后不会突出底座表面，避免对其他零部件的安装造成干涉；底座上的阶梯型凸台结构，既可以提升基座整体的抗扭刚性，减少受力后的形变，也能够为被安装部件提供侧向定位基准，安装时不需要额外打表找正，就能够保证部件的安装垂直度符合要求。在设计思路上，这款基座优先考虑了安装的通用性与结构的可靠性，整体采用对称式的结构布局，受力分布均匀，不会出现单侧应力集中的问题；所有棱边都做了小倒角处理，既能够去除加工产生的毛刺，避免安装过程中划伤操作人员，也能够减少应力集中点，提升构件的长期使用寿命；立板与底座的衔接位置做了圆弧过渡处理，进一步强化了衔接位置的结构强度，避免长期受交变载荷出现根部断裂的问题。从外形尺寸与安装边界来看，该基座整体属于小型安装构件，占用安装空间较小，底座的安装孔位间距符合常规工业铝型材的槽距标准，既可以安装在金属平台面上，也可以直接适配标准工业铝型材框架安装，不需要额外加工转接板；立板的U型槽宽度适配常规的M6、M8安装螺栓，能够覆盖绝大多数小型工业零部件的安装需求，底座的厚度经过优化设计，在保证足够刚性的前提下尽可能压缩了整体高度，能够降低安装后部件的整体重心，提升设备运行的稳定性。
