不锈钢条式置物搁架结构设计

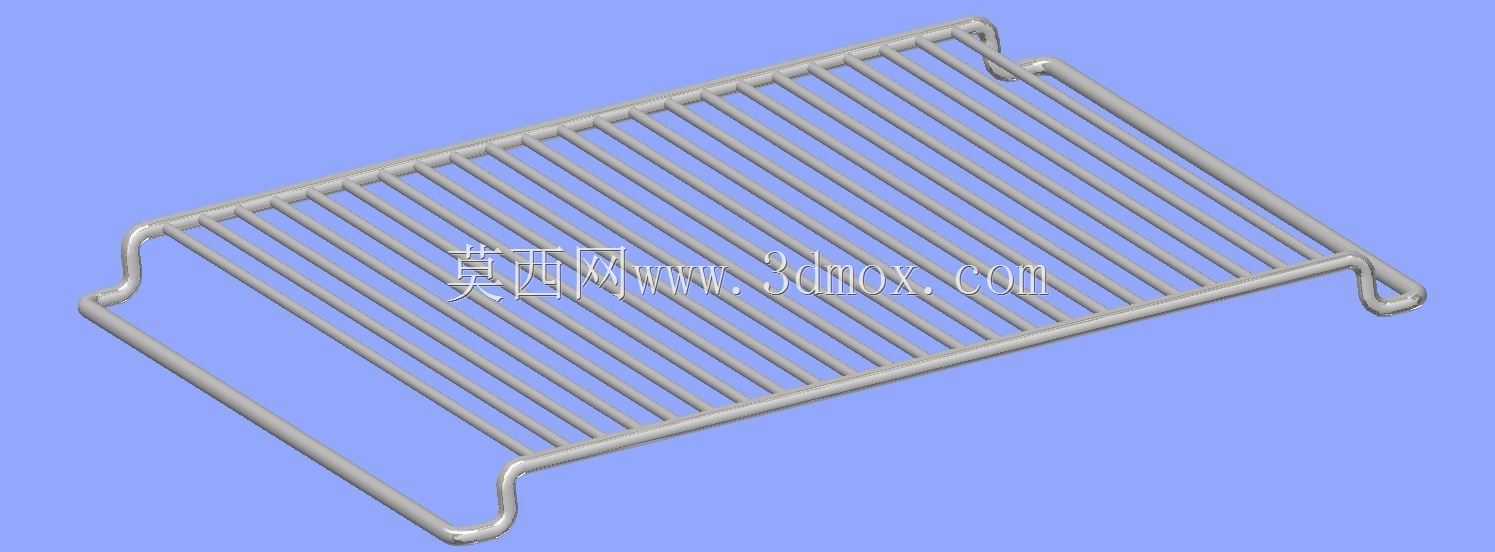

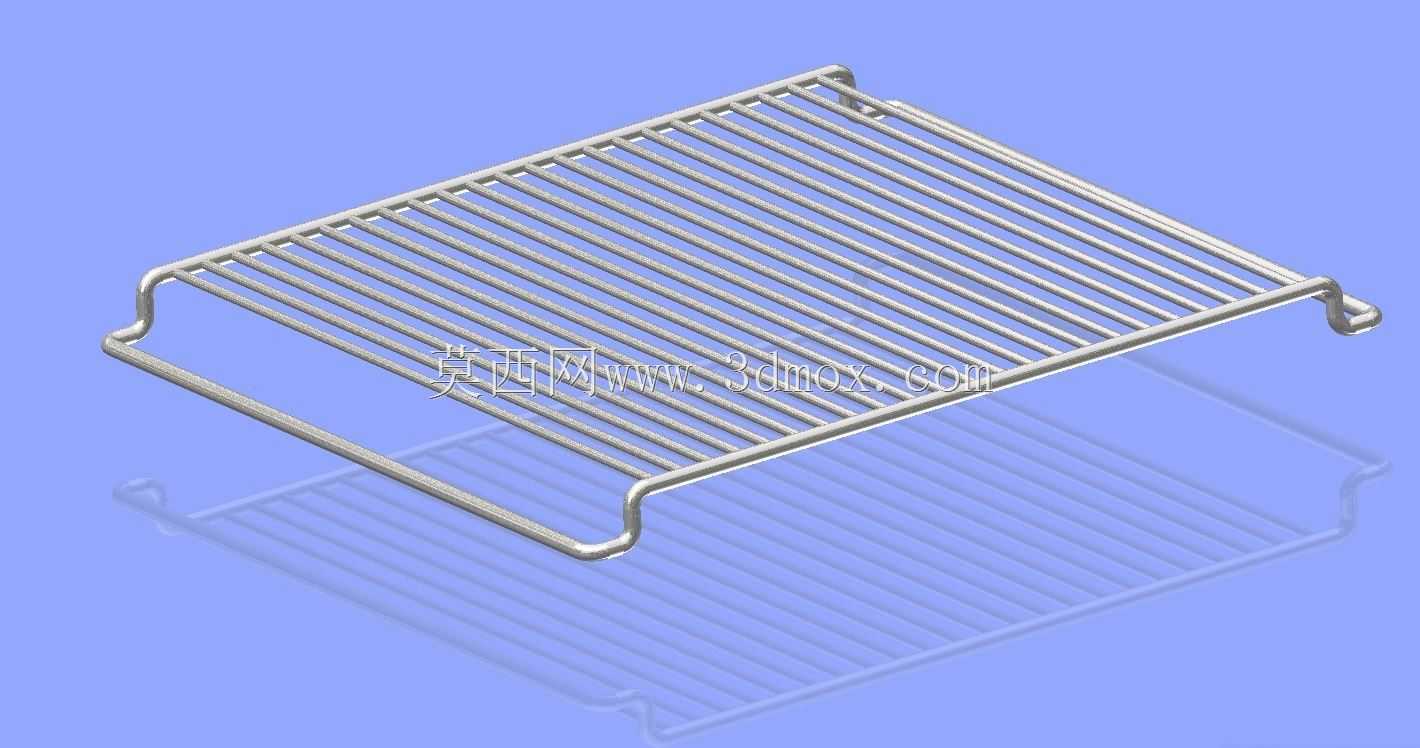

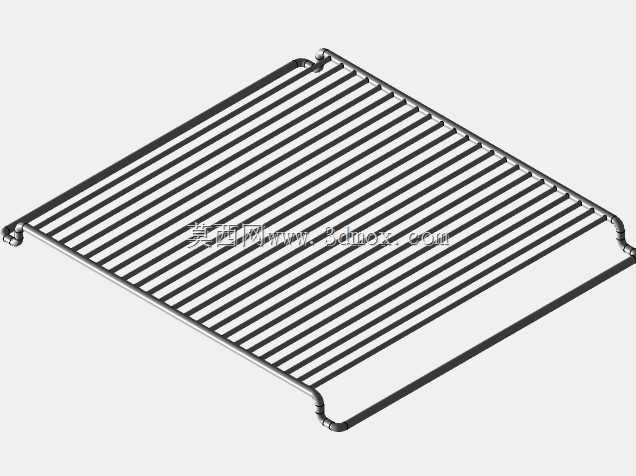

　　这类条式金属搁架在商用冷柜、实验室烘箱、工业物料周转架、厨房储物设备里应用极广，日常做设备结构设计时经常会碰到这类搁架的选型或建模需求，很多新手建模时容易忽略实际使用中的受力变形、安装限位这些细节，做出来的模型看着像，实际落地生产就会出各种问题。从结构上看，这款搁架采用等距平行圆钢作为承载主体，所有杆件的排布间距经过受力核算，既保证了承托平面的通透度，满足冷柜内冷风循环、烘箱内热流交换的需求，又能避免放置的小尺寸物件从杆间缝隙掉落，常规排布下杆件间隙控制在12-18mm区间，适配绝大多数常规尺寸的容器、物料盒、实验器皿的放置需求。搁架的承载杆两端通过弯折的边框杆件焊接固定，边框并非简单的直杆结构，前后两端做了向下的弯折翻边，

　　这个结构一方面是提升整个搁架的平面抗扭刚度，避免长跨度搁架在中部承重时出现整体下凹变形，另一方面弯折形成的侧边挡边可以防止放置的物件从搁架边缘滑落，同时弯折出来的下沿可以直接搭在柜体两侧的支撑条上，不需要额外的紧固件就能完成安装固定，拆装清理时直接抽出即可，在食品存储、实验设备这类需要定期清洁内部的场景下，这种无紧固件的快装结构实用性非常强。建模的时候要注意，所有杆件的连接处都是满焊打磨处理，模型里要体现出焊接位置的过渡圆角，不能直接做杆件的生硬相交，否则后续出工程图时会遗漏焊接工艺要求，实际生产出来的搁架容易在焊接位置出现应力集中，长期承重或者冷热交替环境下出现焊缝开裂的问题。另外搁架四个角的位置做了小幅度的向上收边处理，

　　不是完全直角的结构，这个细节是为了避免抽拉搁架时刮蹭柜体内壁的保温层或者涂层，同时也能消除尖锐直角带来的安装划伤风险。从安装边界来看，这类搁架的整体宽度要比柜体内腔的安装净距小2-3mm，留出抽拉的活动间隙，搁架两侧的搭边宽度要保证在15mm以上，才能保证搭在支撑条上有足够的接触面积，不会因为放置重物偏载导致搁架侧翻。搁架的整体高度，也就是翻边向下弯折的高度，一般控制在20-30mm，这个尺寸既保证了足够的结构刚度，又不会过多占用柜体内部的垂直储物空间，毕竟不管是冷柜还是烘箱，内部的层间距都是经过容积率核算的，搁架自身占用的高度每多5mm，整体的可用储物空间就会出现明显的压缩。设计这类搁架的时候还要考虑杆件的线径选择，常规商用场景下承载15-25kg的层载要求，选用直径4-6mm的不锈钢圆钢就能满足强度要求，不需要盲目加大线径造成材料成本的浪费，建模时可以通过有限元简易校核，在中部施加额定均布载荷的时候，搁架中部的最大变形量不超过跨度的1/500，就不会出现放置物品时肉眼可见的下凹，也不会因为长期承重出现不可逆的塑性变形。很多新手建模时会直接用阵列直杆加直边框的方式搭建，忽略了翻边的弯折圆角，实际生产里圆钢弯折是有最小弯曲半径要求的，一般弯折半径不小于杆件直径的1.5倍，如果模型里做直角弯折，生产时要么会出现杆件弯折位置开裂，要么需要额外增加工艺处理成本，完全不符合实际生产逻辑。另外搁架的表面处理一般采用电解抛光或者拉丝处理，

　　模型里不需要做过多的纹理细节，但结构上要避免出现封闭的死角，所有杆件的连接位置都要留出清洁的流道，尤其是用于食品存储、医用场景的搁架，不能有容易积灰积水的封闭缝隙，否则长期使用会滋生细菌，不符合卫生要求。在做整套设备的装配时，这类搁架的位置还要和柜体内部的照明、温度传感器、风道结构避让开，搁架的杆件排布不能遮挡传感器的检测位置，也不能挡住风道的出风口，否则会导致柜体内温度场不均匀，影响设备的使用性能。很多时候做设备改型，搁架的尺寸调整是最频繁的，所以建模的时候要做好参数化关联，把杆件间距、线径、整体长宽、翻边高度这些参数做成可调整的参数，后续不同尺寸的柜体改型时，只需要修改对应参数就能快速生成新的搁架模型，不需要重复建模，能大幅提升设计效率。还要注意，搁架前后的翻边高度可以做细微的差异化设计，后侧的翻边高度略高于前侧，这样抽拉搁架的时候，后侧的挡边可以防止放置的物品向后倾倒碰到柜体后壁，前侧稍低的翻边不会影响拿取物品时的操作空间，这些细节都是实际使用中慢慢积累的经验，不是凭空靠建模想象出来的。
