双环铰接连杆传动连接构件

　　在各类需要往复摆动、力矩传递的机械结构中，这类双环铰接连杆是极为常见的传力构件，日常在轻工输送线的摆臂机构、小型工装夹具的压紧联动结构、实验室仪器的角度调节组件里都能见到它的应用场景。不同于一体式刚性连接杆，这类两端带铰接环的连杆可以在两个铰接点存在小幅角度偏差的工况下正常工作，不会因为安装同轴度误差产生额外的内应力，能有效降低铰接轴的偏磨风险，延长整套联动机构的维护周期。

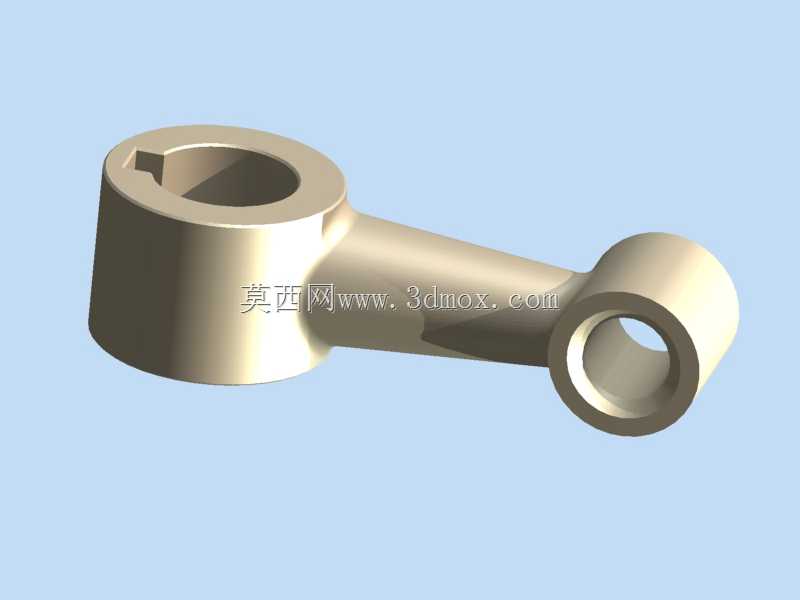

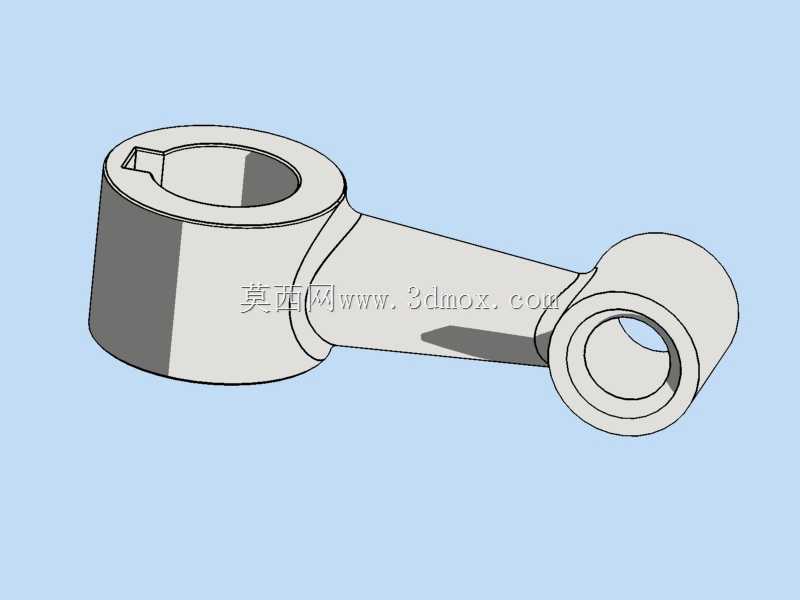

　　从结构设计逻辑来看，构件两端的环体尺寸并不一致，较大的一端环体内壁带有键槽结构，这是为了和驱动端的转轴实现周向固定，能够直接传递转轴输出的扭矩，避免连杆与转轴之间出现相对转动打滑的问题，键槽的尺寸匹配常规的平键安装标准，不需要额外定制非标连接件就能完成装配。较小的一端环体为光孔结构，主要用于和从动端的销轴配合，工作过程中这个铰接点会产生相对转动，因此光孔的内壁粗糙度、圆度公差都有较高要求，能减少销轴转动时的摩擦阻力，降低铰接位置的磨损速率。

　　连接两端环体的臂身采用了变截面的过渡设计，从大环端到小环端臂身的截面尺寸逐步收窄，这种设计并非随意为之，而是结合受力仿真结果做的优化：大环端作为扭矩输入侧，承受的弯矩更大，因此臂身与大环衔接的位置做了加厚的圆弧过渡，避免应力集中导致的疲劳断裂；小环端主要承受拉压载荷，收窄的截面既可以减少不必要的材料浪费，降低构件整体重量，也能给相邻的其他构件留出足够的安装避让空间，避免机构运动过程中出现干涉问题。

　　安装边界方面，大环的内孔直径、键槽深度与宽度都适配常用的标准驱动轴规格，装配时只需要将轴插入大环内，对齐键槽装入平键，再通过轴端挡圈完成轴向固定即可；小环的光孔直径匹配标准圆柱销轴，装配时可以根据工况选择加装铜套或者自润滑轴承，进一步提升铰接位置的耐磨性能。需要注意的是，安装时要保证两个铰接孔的轴线保持平行，偏差不能超过允许的范围，否则会导致连杆运动过程中出现卡滞，额外增加驱动端的负载，严重时甚至会造成臂身弯曲变形。

　　这类连杆在实际使用中，主要承担的是将旋转运动转化为往复摆动，或者在两个距离固定的铰接点之间传递拉压力的作用，相比齿轮、凸轮等传动构件，它的结构更简单，制造成本更低，维护也更方便，在对传动精度要求不是极高的中低速联动机构里适用性很强。设计这类构件的时候，除了要考虑静态下的结构强度，还要结合机构的运动行程做干涉校验，确保连杆在整个摆动行程范围内，不会和周边的机架、其他传动构件发生碰撞，臂身的过渡圆角也要做合理设计，避免热处理或者受力时出现应力集中的问题，尤其是环体与臂身衔接的位置，是整个构件受力最薄弱的区域，圆角半径不能过小，否则长期受交变载荷作用很容易出现裂纹。
