适配3D打印机的5转8mm实心铝联轴器

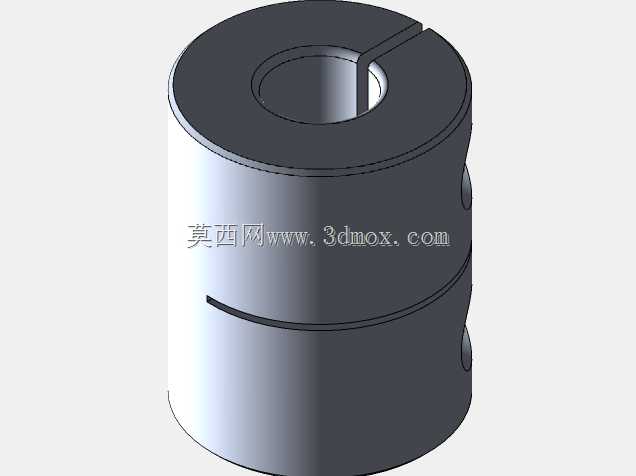

这款实心铝联轴器是面向桌面级FDM3D打印机传动系统定制开发的刚性连接部件，核心作用是实现步进电机输出轴与传动丝杠的同轴刚性连接，解决不同直径轴段的动力传递衔接问题，在桌面级增材制造设备的运动机构中承担着扭矩传输、轴系对中补偿的核心功能。在3D打印机的实际运行场景中，NEMA17规格步进电机作为X/Y/Z三个运动轴的核心动力源，其输出轴直径多为5mm，而负责带动打印平台或挤出头做直线运动的T型丝杠轴端直径多为8mm，两款部件轴径不匹配无法直接装配，这款联轴器正是为填补这一尺寸差设计的专用连接件。产品采用整体实心铝合金棒料一体加工成型，整体为圆柱式结构，侧面开设贯通式夹紧缝，搭配径向锁紧螺钉实现对两端轴的抱紧固定，相比传统的顶丝式联轴器，这种夹紧式结构不会对轴表面造成顶丝压痕，装拆时不会损伤电机轴和丝杠的配合面，长期反复拆装也能保持稳定的抱紧力。设计阶段充分考虑了桌面级3D打印机的安装空间限制，整体外径控制在紧凑尺寸范围内，轴向长度适配常规打印机Z轴的安装座间距，不会出现装配后与周围的型材框架、同步带轮、限位开关等部件发生干涉的问题，两端轴孔分别按照5mm和8mm的标准轴径做公差适配，既保证装配时轴可以顺利插入，又能在锁紧后实现零背隙的扭矩传递，避免传动过程中出现回差，直接影响打印件的层纹精度和尺寸准确性。铝合金材质的选用兼顾了轻量化和结构强度需求，整体重量远低于同尺寸钢制联轴器，不会给步进电机带来额外的转动惯量负担，同时金属本身的抗疲劳特性可以保证设备长期往复运动下不会出现连接松动、形变失效的问题，侧面的夹紧缝设计还可以补偿微小的轴系同轴度误差，降低电机和丝杠的装配对中难度，即使装配时存在轻微的角度偏差或径向偏移，也不会在高速运转时产生额外的振动和噪音，有效提升设备运行的平稳性。在实际装配使用时，只需将两端轴分别插入对应轴孔至预设深度，依次拧紧侧面的锁紧螺钉即可完成安装，不需要额外的定位工装或粘接工序，后期维护更换也十分便捷，能够直接替换同规格的老旧或损坏联轴器，快速恢复设备的传动精度。
