汽车通用可调式踏板箱结构设计

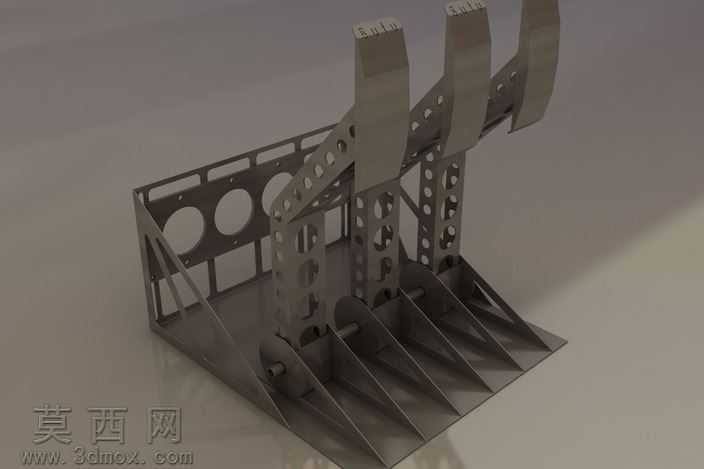

本作品为适配汽车使用场景的通用可调式踏板箱三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，可通过参数调整快速适配不同车型的踏板安装空间、踩踏行程需求，后续在3dsmax中完成材质赋予与渲染输出，还原金属构件的真实质感。模型整体采用框架式镂空结构设计，主体承载框架预留多组圆形减重孔，在保证结构刚性的前提下有效降低构件自重，适配汽车轻量化的设计需求。踏板安装支架设计为多档位可调结构，支架表面排布多组定位孔位，可根据不同车型的踩踏角度、踏板间距需求调整安装位置，实现通用化适配目标，无需针对单一车型重新开模设计，大幅降低配套开发成本。踏板主体采用斜向加强筋结构设计，每片踏板底部设置三角加强肋，可承受高频踩踏带来的交变载荷，避免长期使用出现结构变形、断裂问题。渲染阶段为模型赋予哑光金属材质，模拟冷轧钢板冲压焊接后的表面质感，调整环境光与反射参数，清晰呈现构件的焊缝细节、孔位边缘倒角与结构装配关系，直观展现产品的结构合理性与工艺可行性。设计过程中充分考虑汽车驾驶舱的安装空间限制，整体框架采用斜向支撑结构强化抗扭性能，侧边预留标准化安装接口，可直接与驾驶舱地板的安装点位对接，无需额外制作转接支架，兼顾结构强度、可调通用性与安装便捷性，可直接用于汽车踏板系统的方案验证、结构优化与配套加工参考。
