多规格组合式罗谢尔齿轮传动结构

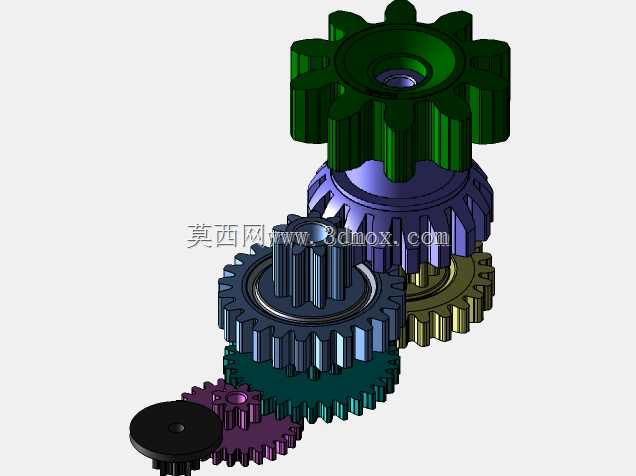

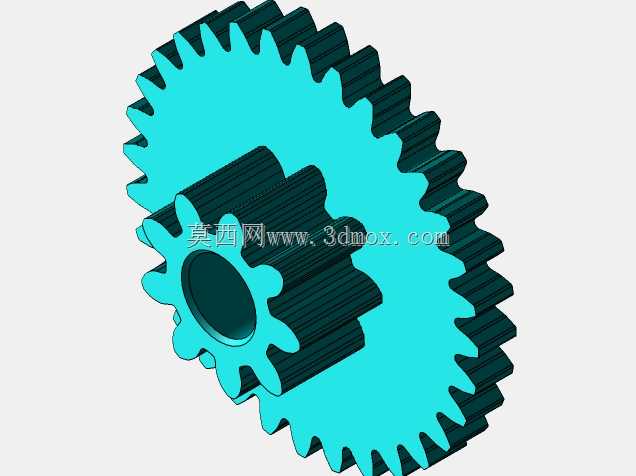

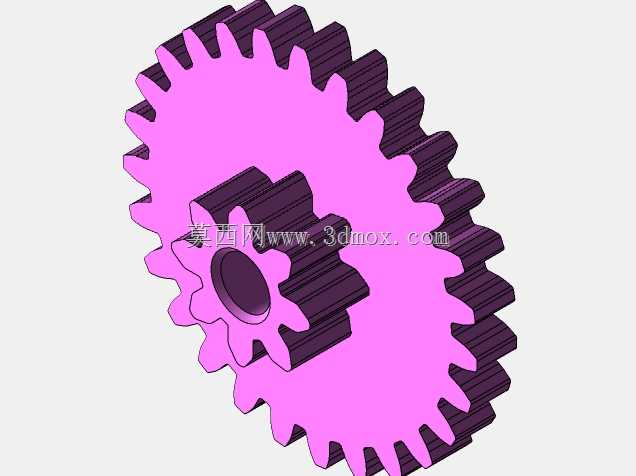

这套组合式罗谢尔齿轮传动结构，主要面向精密传动场景的功能验证与结构适配需求，常见于小型自动化输送设备、精密仪器分度机构、教学演示实验台以及小型轻工机械的动力传递单元中，能够在紧凑的安装空间内实现多级变速与动力分流输出，适配不同转速、扭矩的动力传递要求。整套齿轮组采用多层同轴叠加与平行轴啮合结合的布局，不同模数、不同齿形的齿轮相互配合，既包含大齿数的低速重载齿轮，也包含小齿数的高速传动齿轮，不同色彩区分的齿轮层级清晰，能够直观展示动力从输入到多级输出的完整传递路径，在教学场景中可以帮助学习者快速理解齿轮啮合的传动比计算、转向变换逻辑，在工业设计场景中则可以直接作为传动模块的结构参考，适配不同设备的动力布局需求。设计过程中优先考虑了啮合精度与安装适配性，每一层齿轮的齿廓都经过参数化校准，确保相邻齿轮啮合时的侧隙处于合理区间，既避免传动过程中出现卡滞、异响问题，也能减少齿面的不必要磨损，延长整套传动结构的使用寿命。齿轮的中心孔尺寸统一适配标准直径的传动转轴，安装时无需额外进行孔位扩削或衬套定制，直接配合标准平键即可完成与转轴的周向固定，降低了现场安装的加工成本与装配难度。整套结构的安装边界充分考虑了小型设备的内部空间限制，整体径向尺寸控制在常规小型传动箱的容纳范围内，轴向的多层叠加布局也尽可能压缩了整体占用空间，不需要额外预留过大的安装空位，能够直接嵌入到紧凑布局的设备腔体内部。不同层级的齿轮可以根据实际传动需求灵活调整组合方式，既可以实现固定传动比的定速输出，也可以通过更换不同齿数的搭配齿轮调整传动比，适配不同工况下的输出转速与扭矩要求，齿面的结构设计也兼顾了润滑脂的留存空间，运转过程中润滑脂能够附着在齿廓表面形成持续油膜，降低长期运转的维护频率。
