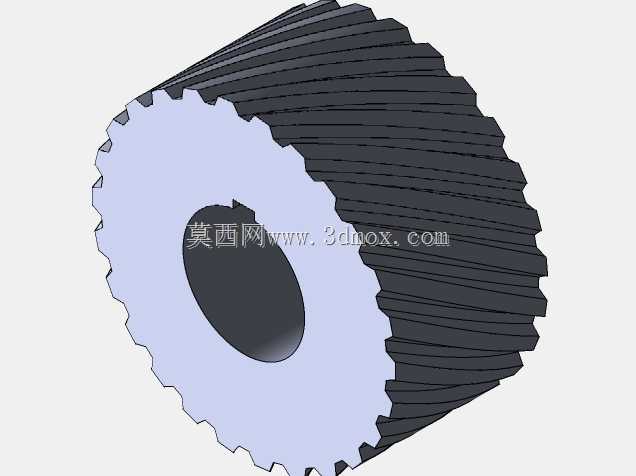

斜齿螺旋圆柱传动齿轮结构

这款螺旋齿轮是机械传动系统中的核心啮合零件，主要应用于需要平稳传递旋转动力、对传动噪音与振动控制有较高要求的工况场景，常见于精密机床进给机构、自动化生产线传动模组、中小型减速机输入输出轴系、纺织机械牵引辊传动单元以及轻工包装设备的动力传递链路中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从一端开始接触逐步过渡到全齿啮合，能大幅降低传动冲击与运行噪音，适合中高速、中等载荷的连续运转场景。从功能特性来看，该齿轮采用螺旋齿形设计，啮合重合度远高于同参数直齿轮，单位时间内参与啮合的轮齿对数更多，既能提升整体承载能力，也能让传动过程更平顺，有效减少轮齿单点受力过大导致的崩齿、磨损过快问题，同时螺旋齿的啮合特性可补偿一定的轴系安装误差，降低对装配同轴度的严苛要求，提升整套传动机构的容错率。设计层面采用螺旋曲线法生成齿形，齿向螺旋角经过合理匹配，既保证足够的轴向重叠系数，又控制轴向力在常规轴承可承受的范围内，避免过大轴向载荷额外增加轴系支撑的设计成本；中心孔采用带键槽的通孔结构，可通过平键与传动轴实现周向固定，传递扭矩时不会出现相对打滑，内孔直径与齿顶圆、齿宽的比例符合通用传动件安装规范，可适配常规标准直径的传动轴，无需额外定制非标轴件。外形尺寸上，齿宽尺寸经过优化，在保证啮合接触面积足够的前提下控制整体轴向占用空间，齿顶圆边缘做了微小倒角处理，既避免安装过程中锐边划伤操作人员，也能减少啮合起始阶段的齿顶碰撞；安装边界方面，齿轮轴向定位可通过轴肩与挡圈配合实现，径向定位依靠内孔与轴的过渡配合，整套安装结构简单可靠，不需要复杂的定制安装座，可直接集成到现有常规传动布局中，适配多数通用传动箱体的内部空间尺寸，替换同规格直齿轮时不需要大幅改动原有轴系布局，能快速完成传动方案的升级优化，提升设备整体运行的平稳性与使用寿命。
