半开式高速离心叶轮结构设计

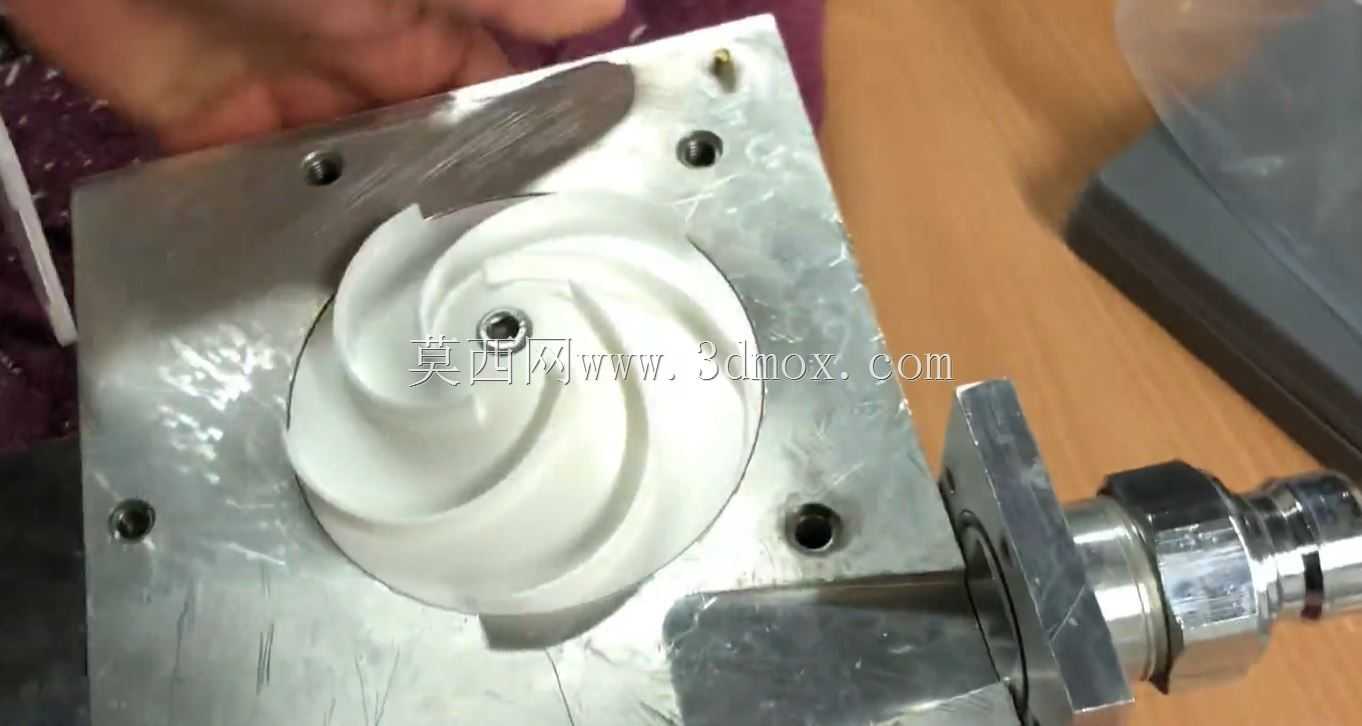

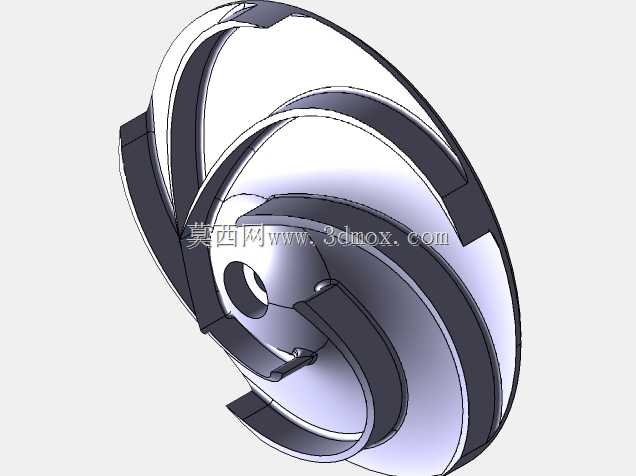

这款半开式叶轮主要面向小流量高转速流体输送场景，常见于小型清水输送泵、低压工况化工加料泵、桌面级流体实验回路的动力核心部件，也可适配小型涡轮增压类气动设备的做功单元，在实验室流体测试、小型水冷循环系统、低粘度流体输送工位都能适配。叶轮采用半开式结构设计，相较于闭式叶轮，它减少了轮盖的结构重量，更适配高转速运行工况，在2800rpm的额定转速下，半开式的流道间隙可以有效降低轮盘摩擦损失，同时对于输送介质中含少量微小颗粒的工况，半开式结构不易出现流道堵塞的问题，运行容错率更高。设计阶段首先通过流体仿真初步确定叶片的进口安放角、出口宽度以及叶片包角，叶片采用三维扭曲设计，从进口端的平缓过渡到出口端的大曲率扭向，能够在高转速下让流体获得更稳定的动能提升，减少流道内的涡流损失，提升叶轮的水力效率。叶轮中心设置标准安装轴孔，轴孔周边设计有定位沉台，能够直接与配套的驱动电机输出轴配合，安装时通过轴端锁紧件即可完成轴向固定，径向定位依靠轴孔与轴的过渡配合保证同轴度，避免高转速下出现动平衡偏移的问题。叶轮的安装边界完全适配常规小型泵体的蜗壳内腔尺寸，叶轮外径与蜗壳流道的间隙控制在合理范围，既不会因为间隙过大造成回流损失，也不会因为间隙过小出现运转剐蹭的问题。叶轮采用尼龙材料通过选择性激光烧结工艺成型，尼龙材料本身具备良好的自润滑性和耐疲劳特性，能够承受高转速下的离心载荷，同时SLS工艺成型的零件致密度均匀，表面粗糙度可以满足流道的流体流动要求，不需要额外的大量后处理即可直接装机测试。整体结构没有多余的复杂特征，后期如果需要调整性能参数，只需要修改叶片的扭曲参数或者出口宽度即可快速迭代，不需要对整体安装结构做改动，适配性较强。
