野外LoRa土壤多参数监测传感单元

　　这套传感单元的结构开发，最初是围绕半干旱区域生态修复场景的长期原位监测需求展开的，野外布设点位往往分散在植被恢复区、坡地水土保持监测带，没有持续供电条件，也很难频繁人工到场读数，因此整套结构从外壳防护、内部器件排布到外置探杆的安装逻辑，都优先适配无人值守的露天工作环境。

　　从实际使用逻辑来看，这套单元需要同步采集根区土壤的温度、酸碱度、氮磷钾养分浓度以及体积含水率，所有采集到的数值不需要近距离布线传输，而是通过内置的低功耗广域无线链路向外发送，覆盖范围可以满足连片修复区域的组网需求，多个点位的单元可以把数据统一回传到远端网关，运维人员不需要逐点采集就能掌握整片区域的土壤墒情与肥力变化，为植被灌溉、养分补给方案调整提供连续的数据支撑。

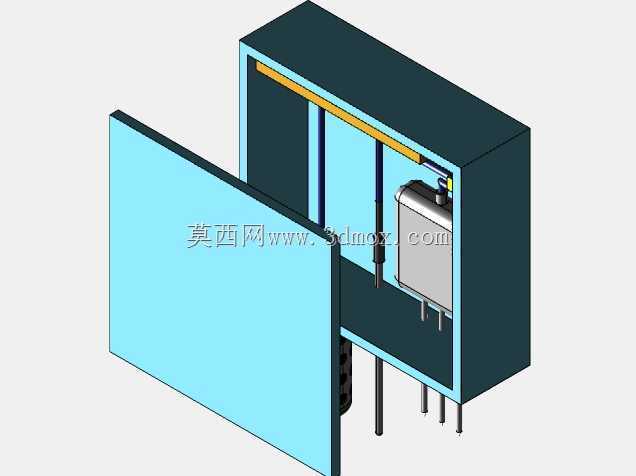

　　结构布局上，单元采用立式敞口框架加侧封护板的形式，主体承载框架用硬质型材搭建出独立的内部仓室，仓内一侧固定无线通信与数据处理核心模块，模块旁预留了规整的走线槽，所有探头引出的线缆都沿槽体排布，避免仓内走线杂乱拉扯接口。供电组件安置在仓室中部的独立安装位，和传感采集板之间留出隔热间隙，避免夏季阳光直射外壳时仓内积热影响电池循环寿命。框架朝向检修侧的位置装配整块可拆卸的浅蓝色防护挡板，挡板用快拆紧固件和框架连接，日常野外布设完成后挡板闭合，可以阻挡雨水溅射、扬尘进入内部仓室，需要更换电池、调试接线时不用整体拆解设备，单独拆下侧挡板就能接触到所有内部器件，大幅降低野外运维的操作难度。

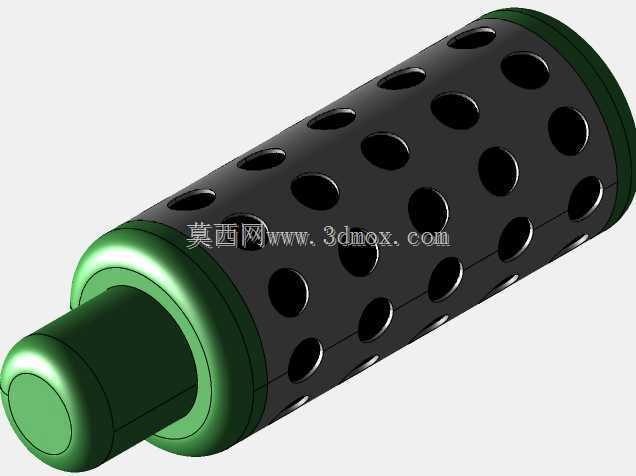

　　外置探测部分的安装边界在结构设计时做了充分考量，多根不同功能的探杆从仓体底部垂直向下引出，探杆长度按照典型作物根区的监测深度设定，布设时只需要在监测点位挖出对应深度的竖向孔洞，将单元架设在地表，把探杆垂直插入原状土层后回填压实即可，不需要额外做混凝土基础。仓体底部和地表之间留出了足够的离地间隙，避免雨季地面积水浸泡仓底接缝，也能防止地表径流携带的泥沙淤积在安装位置。框架顶部设置了横向的加强压条，既可以固定内部上层的走线，也能在野外搬运时作为临时提持位，转运过程中不会因为挤压出现框架形变。

　　针对不同监测需求的适配性，结构上预留了多个探头安装拓展位，标配的养分、温湿度、pH探头可以根据监测目标调整接入数量，后续如果需要增加土壤电导率、土壤热通量这类探测参数，不需要重新加工主体框架，直接在预留位加装对应探头、在仓内空余位置固定采集子板就能完成升级。外壳的边角位置都做了圆弧过渡处理，没有尖锐突出结构，野外搬运和布设过程中不会划伤作业人员，也能减少应力集中导致的框架开裂风险。

　　防护设计层面，所有外露的接线接头都布置在仓体内部，探杆穿出仓底的位置配置了密封胶圈，阻止水汽沿探杆缝隙渗入仓内；侧挡板和框架的结合面贴有薄密封垫，闭合后可以达到露天防雨防尘的要求，能够适应野外温差变化、扬尘、短时降雨的复杂工况。整套结构没有采用复杂的一体化注塑外壳，所有框架构件都可以通过常规板材切割、折弯加工完成，小批量布设场景下的加工成本更低，出现局部构件损坏时也可以单独替换对应板材，不用整体报废设备，非常适合生态监测、智慧农业、水土保持试验这类需要大量分布式布设点位的项目使用。
