土壤检测用石膏块水分传感装置结构

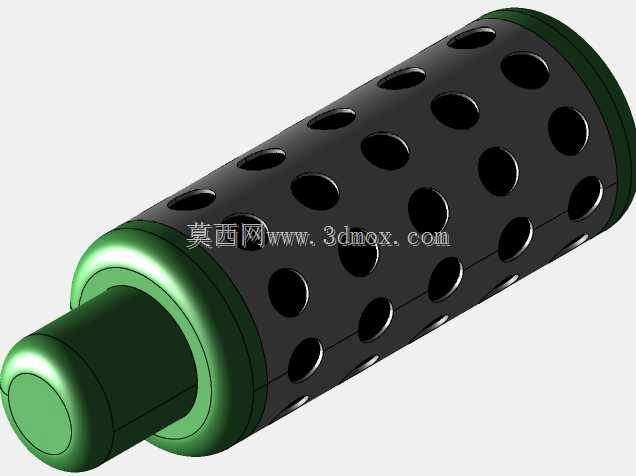

在农业墒情监测、林业根系土壤观测、温室栽培基质管控等场景中，接触式土壤水分检测是获取作物根区含水数据的核心手段，这类石膏块水分传感装置正是适配埋入式长期监测需求的典型检测部件。不同于非接触式的遥感检测设备，该装置需要直接埋入不同深度的土壤层中，与周边土壤颗粒、孔隙水充分接触，才能通过石膏块的电导率变化映射土壤实际含水率，因此结构设计上首先要考虑长期埋置的环境适应性。从外形结构来看，该传感装置整体为细长圆柱构型，主体探测段采用带密集冲孔的金属护套包裹内部石膏感应芯体，冲孔的排布经过设计，既能够让土壤中的水分顺畅渗透接触内部感应芯体，又能阻挡大粒径土壤颗粒、植物根系侵入护套内部损伤感应元件，金属护套的壁厚控制在兼顾结构强度与透水效率的区间，避免过厚导致水分渗透滞后，或是过薄在埋入压实土壤时出现挤压变形。装置两端采用硬质绝缘密封端盖，上端盖引出信号传输线缆，端盖与金属护套、线缆的衔接位置做了密封处理，防止土壤中的水分沿缝隙渗入内部造成信号短路，下端的密封端做了圆弧过渡处理，能够降低埋入土壤时的插入阻力，避免垂直压入过程中端部被硬质土块、碎石顶坏。在实际安装使用时，该装置的圆柱外径适配常规土壤钻孔的孔径，不需要额外扩孔即可顺利埋入预设深度，线缆长度可根据埋深需求预留足够余量，沿钻孔侧壁引出至地面数据采集端即可，安装边界上需要注意与周边金属灌溉管道、金属支护构件保持足够间距，避免金属构件干扰电导率检测信号，同时埋入时需要在护套周边填充细土压实，排除护套与土壤之间的空气间隙，防止检测数据出现偏差。设计过程中还原了实物的表面肌理，金属护套表面的冲孔做了等距阵列排布，端盖的注塑质感、线缆的出线角度都参照实物的装配关系做了还原，能够直观呈现该传感装置的装配结构与外形特征，方便做监测站点的设备布放仿真、安装结构适配设计时参考调用。这类埋入式传感装置不需要频繁取出维护，石膏芯体的孔隙特性能够与周边土壤的含水状态形成稳定的响应关系，相比表层水分检测设备，更能反映作物根系实际可利用的水分情况，在旱作农业区的墒情监测网络搭建、园林绿地的自动灌溉联动系统中都有广泛应用，结构设计上的细节处理直接决定了设备的长期工作稳定性与数据检测精度。
