带双安装孔的异形连接支座零件设计

该异形连接支座属于机械传动与支撑系统中的常用连接件，主要应用在轻工自动化生产线、小型输送设备、专用工装夹具的末端执行机构连接部位，可实现两个不同方向功能组件的刚性衔接，同时承担载荷传递、位置定位的核心作用，在中小型非标自动化设备中应用十分广泛，能够适配多类需要跨方向固定的组件安装需求，减少设备整体的连接件数量，提升装配紧凑度。

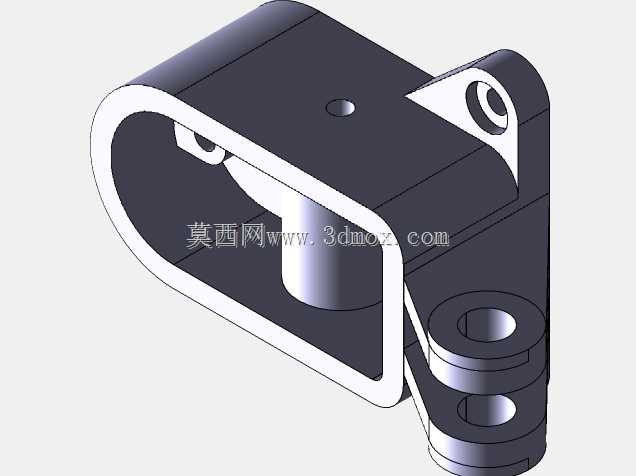

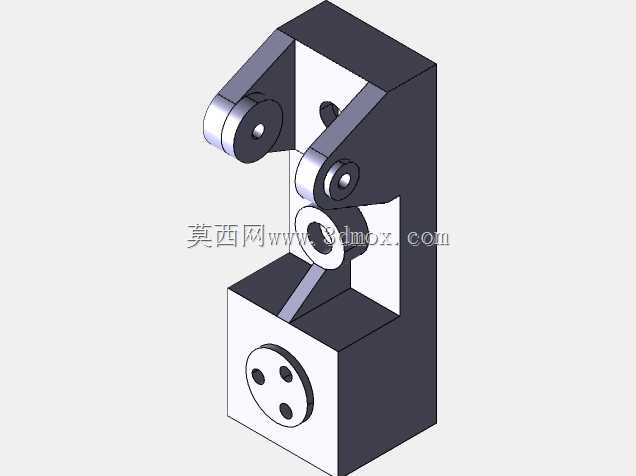

从功能特性来看，零件左侧设置半圆弧形端头，端头处预留同轴安装孔位，可与带圆柱面的铰接轴、转动销配合，实现小范围的角度调整适配；中部为矩形承载主体，是主要的受力承托区域，可承受来自上下方向的压载与水平方向的剪切力；右侧延伸出双叉式安装臂，臂端设置两处同轴通孔，可通过螺栓与外部功能组件实现锁紧固定，同时右侧斜向支撑臂上设置的两处沉孔，可用于零件自身在设备基座上的定位安装，沉孔设计可保证螺栓安装后端面齐平，无突出结构避免干涉周边组件运行。

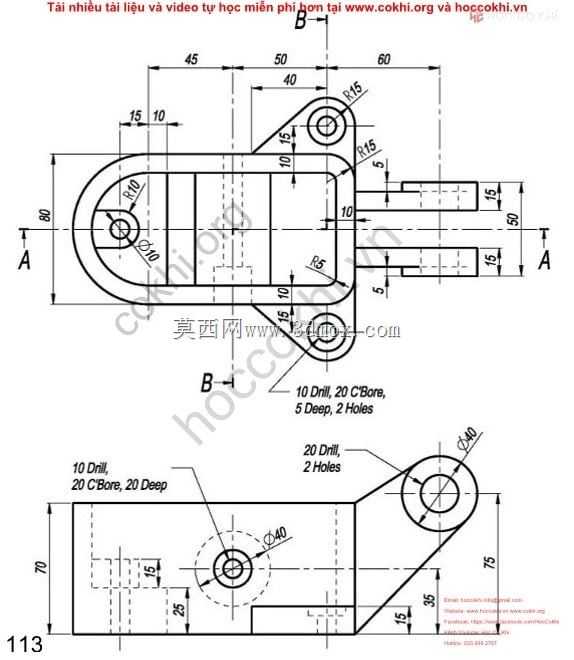

设计思路上，整体采用一体化铣削成型的结构逻辑，在满足结构强度的前提下尽可能缩减冗余材料，降低零件自重。左侧圆弧端头采用R40的外圆弧与内孔同轴设计，保证铰接转动时的同心度；中部主体与右侧叉臂之间通过R5、R15的圆弧过渡，避免直角应力集中，提升零件的抗疲劳强度；两处沉孔采用10直径钻孔、20直径沉孔的设计，适配标准内六角圆柱头螺栓的安装尺寸，沉孔深度5mm可完全容纳螺栓头部，保证安装面平整。

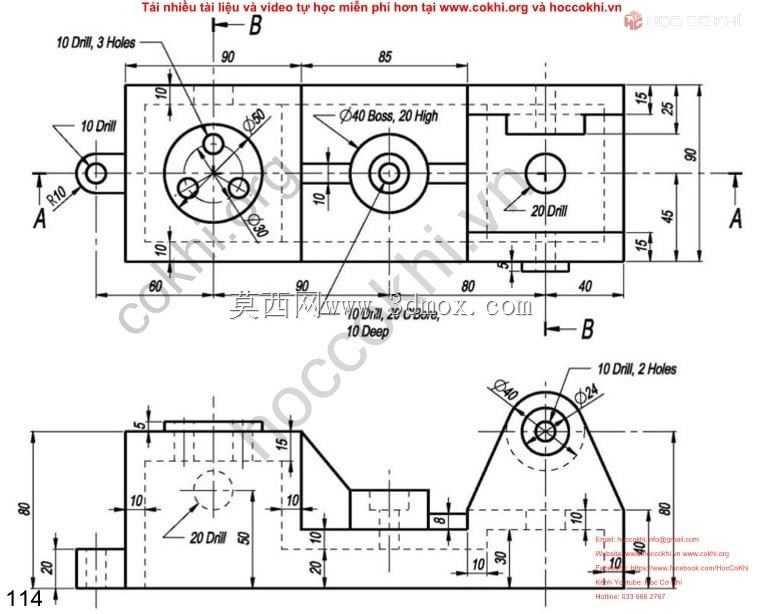

外形尺寸与安装边界方面，零件总长度方向最大尺寸为155mm，总宽度方向最大尺寸为80mm，总高度方向最大尺寸为75mm。左侧铰接孔中心距离零件左端面15mm，距离下端面25mm；右侧两处安装臂的间距为15mm，臂端通孔中心距离右端面15mm；斜向支撑臂上的两处安装孔中心距为40mm，孔中心距离斜臂边缘15mm，所有安装孔位的位置公差可控制在±0.1mm范围内，满足普通工装与自动化设备的装配精度要求，安装时需保证左侧铰接孔与右侧叉臂孔的平行度偏差不超过0.05mm，避免装配后出现卡滞、受力不均的问题。
