脊柱椎弓根螺钉内固定系统结构设计

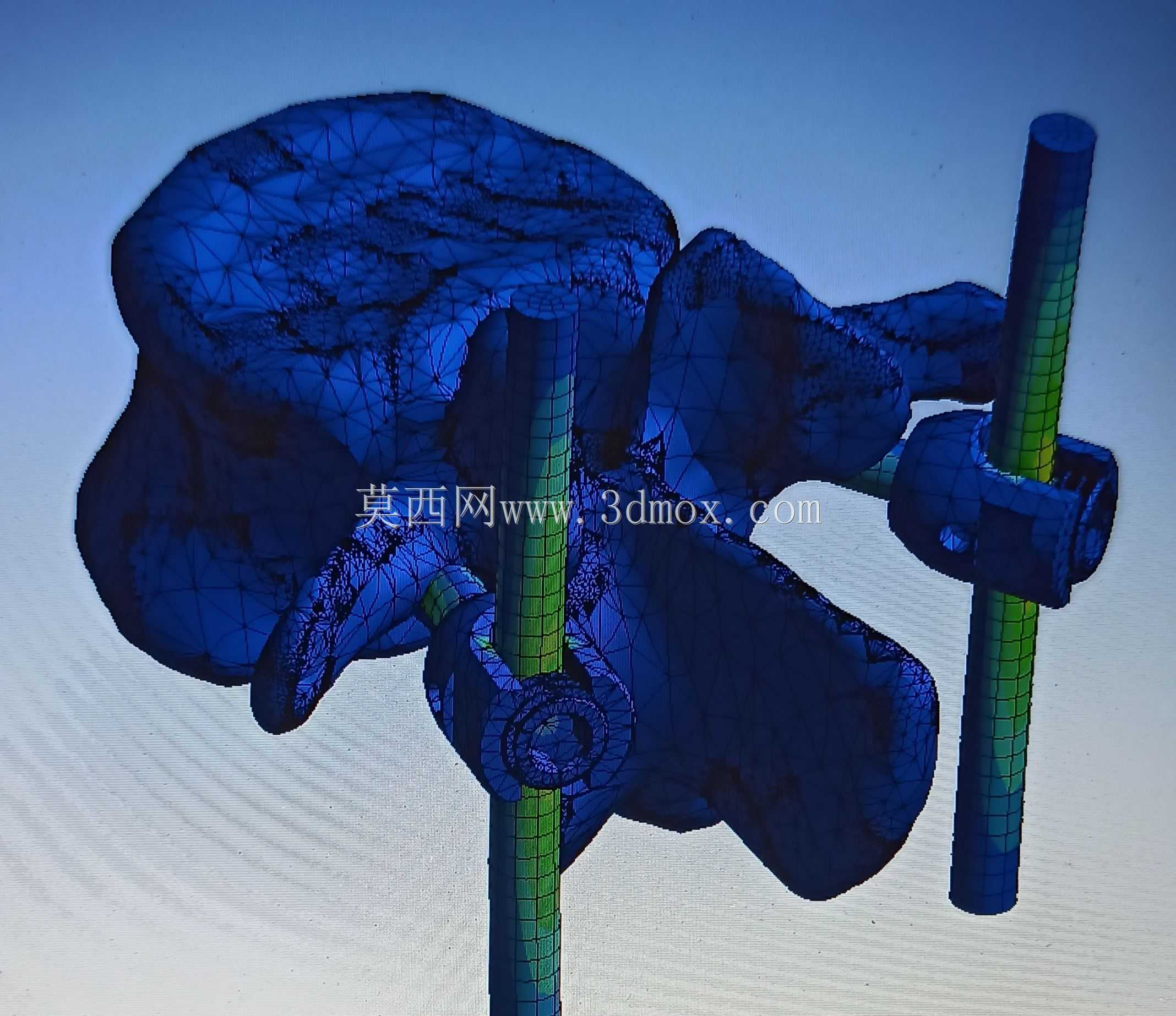

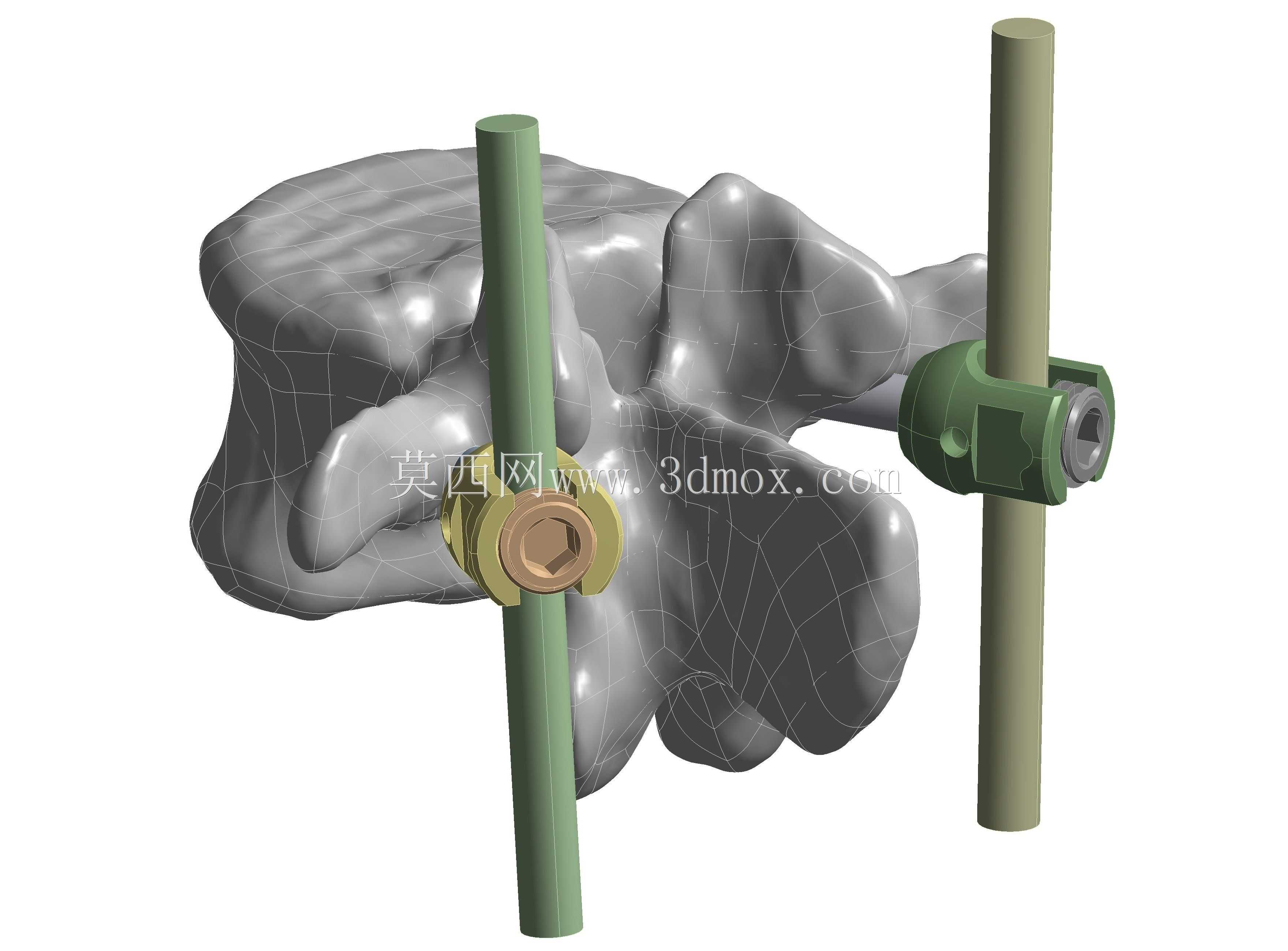

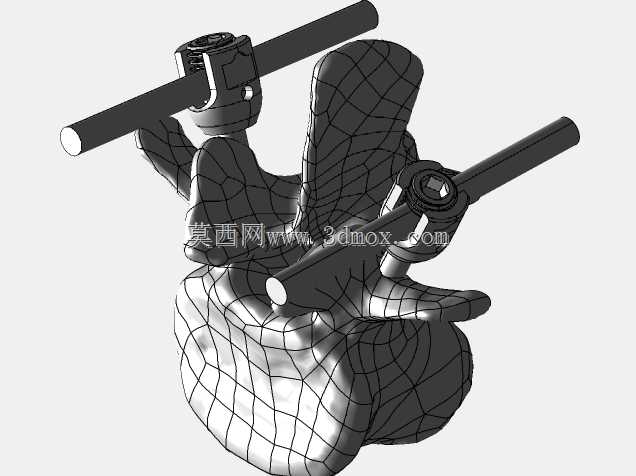

该三维模型呈现的是应用于脊柱外科手术领域的椎弓根螺钉内固定系统，这类结构是当前脊柱退行性病变、脊柱骨折、脊柱畸形矫正手术中核心的植入固定组件，主要作用是在脊柱骨性结构与内置物之间建立稳定的力学传导路径，替代受损阶段脊柱的部分承载功能，为脊柱骨性融合提供足够的力学稳定环境，避免术后出现固定失效、复位丢失等不良问题。从实际临床应用场景来看，这套系统需要适配人体腰椎节段的解剖结构特征，模型中还原了腰椎椎体的骨性网格结构，能够直观呈现螺钉植入后的空间位置关系，帮助术者术前规划螺钉的植入角度、深度，规避螺钉穿破椎弓根皮质损伤神经、血管的风险。产品功能层面，这套系统包含椎弓根螺钉、连接棒以及锁紧固定组件，螺钉的螺纹段设计适配椎弓根内部的松质骨结构，能够在植入后获得足够的把持力，连接棒采用适配脊柱生理曲度的安装形态，通过锁紧结构将螺钉与连接棒刚性连接，实现对病变脊柱节段的三维固定，既可以提供术后即刻的稳定性，也能在长期康复过程中维持脊柱的正常力线。设计思路上，这套结构充分考虑了植入后的力学分布特性，模型中通过网格划分的色彩差异呈现不同区域的应力分布状态，螺钉与椎体接触区域、连接棒与螺钉锁紧区域的应力集中情况都做了可视化呈现，能够为优化结构尺寸、降低应力遮挡效应提供参考，避免植入物长期受力出现疲劳断裂的问题。外形尺寸与安装边界方面，螺钉的直径、长度参数都适配成人腰椎椎弓根的解剖尺寸范围，连接棒的直径符合脊柱内固定系统的通用规格，安装过程中螺钉的进针点位于椎弓根投影的安全区域内，植入角度向内倾斜一定角度，确保螺钉完全在椎弓根骨性通道内走行，不会突破周边皮质骨，连接棒的安装弧度匹配腰椎前凸的生理曲度，安装后不会对周边软组织造成过度挤压，整套结构的安装边界完全贴合腰椎节段的解剖空间，不会侵占椎管、椎间孔等神经走行的安全区域。
