卡车底盘用对卡式车轮防护轮罩

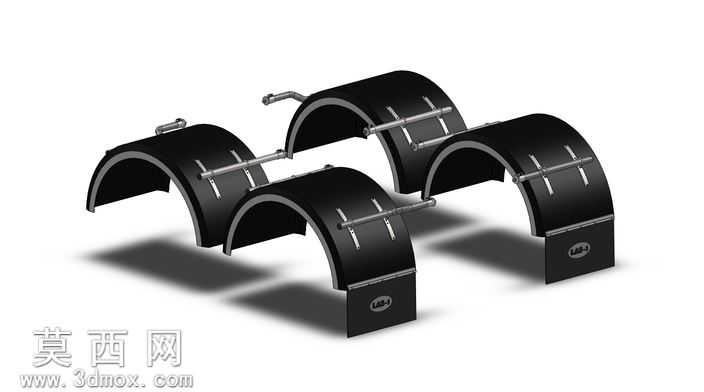

本作品为卡车底盘配套的对卡式车轮轮罩三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于卡车车轮的安装空间尺寸，确定轮罩的半圆弧包覆轮廓，匹配MAZ6303车型底盘的轮边布局，保证轮罩与轮胎、车架周边部件的装配间隙符合整车设计规范。建模过程中优先构建轮罩的主体弧形壳体，通过曲面拉伸、加厚命令生成基础罩体结构，壳体厚度按照商用车外饰件的强度要求设定，兼顾轻量化与抗冲击性能。针对对卡式的安装结构，在每片轮罩的侧边设计了对应的连接支耳与横向连接杆安装位，通过同轴心配合约束实现四片轮罩的两两对合装配，连接杆两端的固定接头采用细节化建模，还原真实部件的卡扣与锁紧结构，保证装配后轮罩可稳定包覆在车轮外侧，阻挡行驶过程中泥水、碎石飞溅对底盘部件的侵蚀。材质渲染阶段，轮罩主体采用哑光黑色工程塑料材质，调整材质的粗糙度与反光参数，还原改性PP塑料的真实质感，表面的品牌标识区域采用金属质感贴图，模拟冲压铭牌的视觉效果，连接杆件采用金属镀铬材质，调整高光反射参数体现金属件的光亮质感，场景中添加柔和的环境光与定向投影，渲染输出的效果图清晰展现轮罩的装配形态与结构细节。设计思路上，采用分体对卡的结构形式，无需拆卸车轮即可完成轮罩的安装与拆卸，降低后期维护更换的操作难度，每片轮罩底部设置的支撑定位块，可与底盘对应的安装支架精准配合，避免车辆行驶过程中轮罩出现移位、晃动的问题，整体结构在满足防护功能的前提下，尽可能简化零件数量，减少生产装配的工序成本，同时弧形轮廓贴合车轮的运动轨迹，不会对车轮的转向、跳动造成运动干涉，适配卡车在复杂路况下的行驶需求。
