长轴距重型卡车底盘SolidWorks三维模型

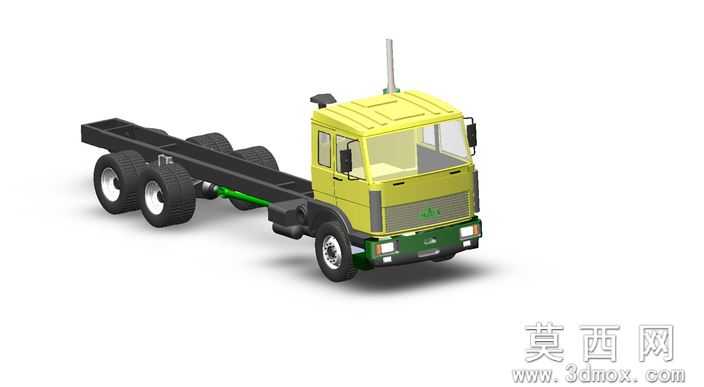

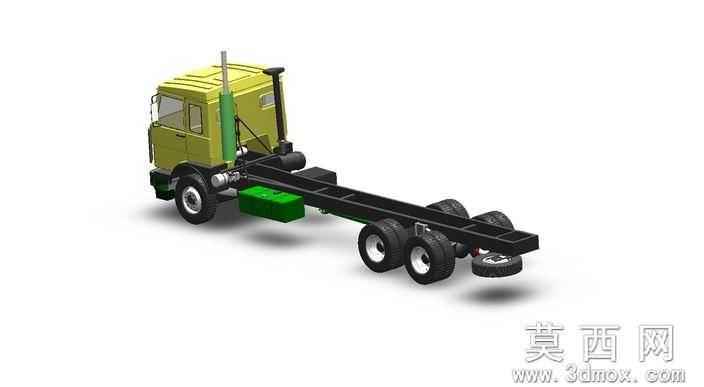

本模型为长轴距重型载货卡车底盘的全参数化三维设计成果，建模流程遵循商用车正向设计逻辑，首先以原厂基础车型5100mm标准轴距为基准搭建主车架参数化骨架，通过全局变量关联控制轴距调整至5700mm的加长设定，同步完成燃油箱、电池盒、信号接收器等附件的位置偏移匹配，其中燃油箱沿车架纵梁方向回撤600mm，电池盒与接收器同步回撤100mm，过程中对后轮轮轴的安装约束做了适配性修正，规避轴距加长带来的传动干涉问题，车尾附属结构仅做外观占位建模，未做功能结构细化，额外备胎采用单侧挂载布局，整体装配约束完全符合商用车底盘装配逻辑。参数设计层面严格对齐重型卡车的工程规范，车架采用双层纵梁的等截面参数化建模，可通过修改全局参数快速调整纵梁厚度、翼面宽度，悬架系统匹配多轴重载的钢板弹簧参数，轮胎采用重载商用车的标准轮辋与轮胎断面参数，转向系统预留了与驾驶室转向柱的装配接口，传动系统沿车架中轴线布置，预留了变速箱、传动轴的安装定位基准，所有安装孔位均按照通用重载卡车的装配标准预留装配间隙，可直接导出工程图用于生产参考。渲染材质层面针对不同部件做了精细化材质分配，驾驶室采用橄榄绿金属漆材质，添加了清漆层的反射与粗糙度参数模拟真实商用车的漆面效果，车架纵梁采用哑光黑碳钢材质，还原商用车底盘的防腐涂层质感，轮胎采用黑色橡胶材质并添加胎面纹理的凹凸映射，轮毂采用亮面镀铬金属材质，燃油箱、储气筒等附件采用哑光绿工程塑料与金属材质区分，备胎添加了橡胶老化的轻微粗糙度变化，整体渲染效果还原了真实重型卡车的外观质感。结构原理上完整还原了长轴距重载卡车的底盘布局逻辑，采用三轴重载底盘设计，前桥为转向驱动桥，中后桥为驱动承载桥，车架作为核心承载部件贯穿前后，动力系统前置布局预留发动机安装位，排气系统沿驾驶室后侧竖直布置，燃油箱、蓄电池等附件布置在车架两侧平衡轴荷，备胎挂载在车尾右侧平衡前后配重，所有部件的安装位置均考虑了实车的维修接近性与轴荷分配合理性。软件兼容层面，模型原生基于SolidWorks2012版本搭建，所有特征均保留完整参数化建模历史，可直接在SolidWorks2012及以上版本中编辑修改，同时导出了STEP、IGES通用中间格式，可兼容ViaCAD3D、UG、Pro/E、CATIA等主流三维设计软件，无特征丢失与装配错位问题，不同软件导入后均可正常查看装配结构与零部件尺寸。研发教学应用层面，该模型可作为商用车设计课程的教学案例，帮助学习者掌握长轴距卡车底盘的布局逻辑、参数化建模方法与装配约束技巧，也可作为商用车改装设计的基础模型，通过修改轴距、附件布局快速衍生不同用途的重载卡车底盘方案，还可用于三维建模教学中的装配体设计、工程图导出、渲染表现等模块的实操练习，为商用车设计相关的教学、研发、改装工作提供可靠的三维数字模型支撑。
