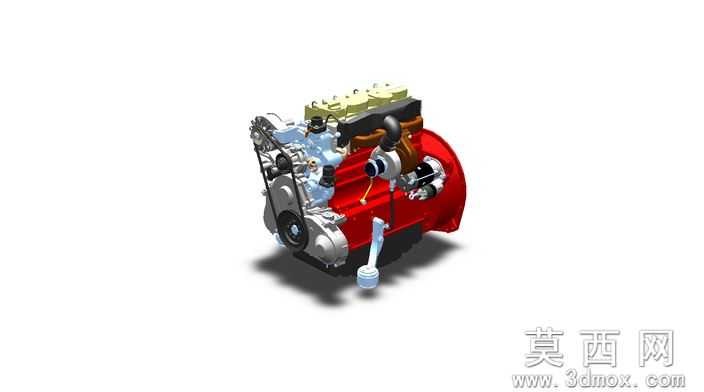

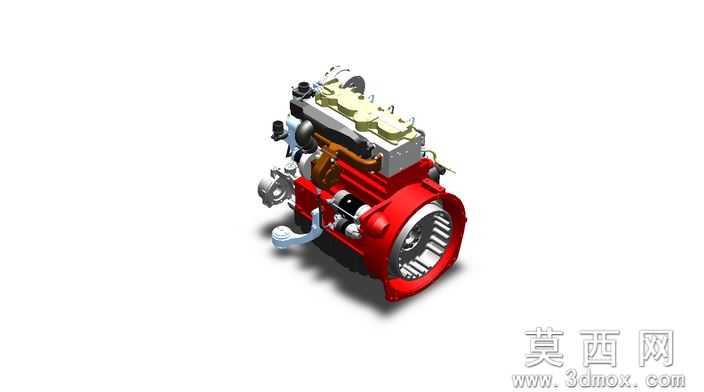

道依茨柴油发动机SolidWorks三维模型

本模型为道依茨系列柴油发动机的高精度三维数字化模型，完整还原了直列四缸柴油发动机的全部核心结构与装配关系，建模过程严格遵循真实柴油发动机的设计规范与尺寸比例，从基础零部件的草图绘制到整体装配约束的添加，均按照工业级建模标准完成。建模初始阶段首先梳理柴油发动机的结构组成，将整机拆分为缸体、缸盖、曲柄连杆机构、配气机构、燃油供给系统、润滑系统、冷却系统等独立模块，针对每个模块的零部件先绘制二维轮廓草图，通过拉伸、旋转、扫描、放样等基础特征命令完成主体结构建模，再对螺栓孔、油道、冷却水道、密封槽等细节结构进行精细化特征处理，所有零部件的尺寸参数均参考道依茨同排量柴油发动机的公开设计参数设定，关键配合尺寸预留了合理的公差区间，保证装配逻辑与真实发动机完全一致。参数设计层面，模型对活塞行程、缸径、压缩比、连杆长度、曲轴回转半径等核心性能参数进行了参数化关联设置，可通过修改全局参数快速调整发动机的排量与基础性能规格，所有运动部件的配合关系均添加了符合机械原理的运动约束，可直接用于运动仿真模拟，直观展示活塞往复运动、曲轴旋转、气门开闭的正时配合关系。渲染材质方面，模型针对不同零部件的真实材质属性进行了区分设置：缸体与缸盖采用铸铁哑光金属材质，还原铸铁部件的粗糙金属质感；曲轴、连杆等运动部件采用调质钢材质，添加了轻微的金属反光效果；外部的正时罩壳、油底壳等部件采用红色烤漆金属材质，与真实发动机的外观涂装保持一致；密封垫片、管路等非金属部件采用橡胶、工程塑料对应的材质属性，渲染后可清晰区分不同系统的零部件，整体视觉效果贴近真实发动机的实物状态。结构原理上，模型完整复现了柴油发动机的四冲程工作逻辑，清晰展示了进气、压缩、做功、排气四个冲程中各部件的运动配合关系，燃油喷射系统的喷油器、高压油管、喷油泵结构完整，冷却系统的水道走向、润滑系统的油道分布均做了透明化处理的可选显示设置，可直观观察内部介质的流通路径，帮助理解柴油发动机的工作原理。软件兼容层面，模型原生基于SolidWorks平台搭建，特征树完整保留，可直接在SolidWorks2016及以上版本中打开编辑，同时导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不存在特征丢失、破面等问题，不同软件平台的用户均可直接调用。研发教学应用层面，该模型可用于柴油发动机相关的课程教学，帮助学生直观理解发动机的内部结构与工作原理，也可作为车辆工程、动力机械相关专业课程设计、毕业设计的参考模型，同时也可用于柴油发动机相关的改装研发、维修培训场景，作为结构演示、装配流程演示的数字化载体，也可用于科普展示、动画制作等场景的素材使用。
