超长轴距多轴载货卡车底盘三维设计

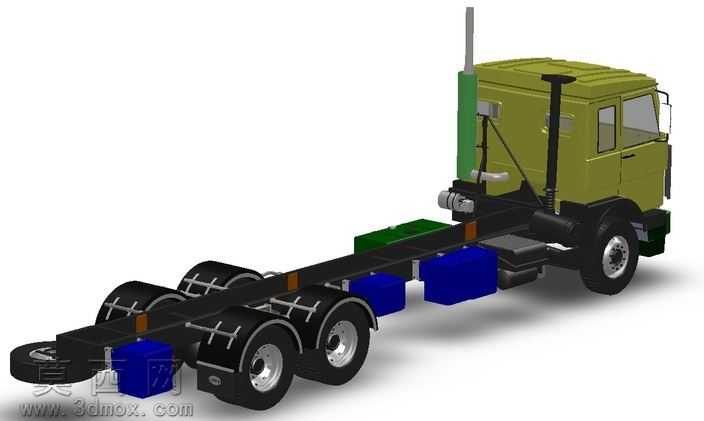

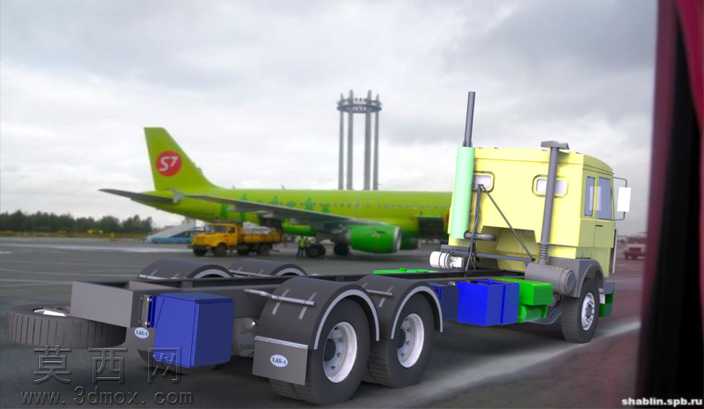

本作品为针对重载运输场景设计的超长轴距多轴载货卡车底盘三维建模成果，建模过程严格遵循商用车底盘设计规范，以真实重载卡车的结构参数为参考完成全比例还原。建模阶段首先搭建底盘核心承载结构，采用纵梁贯通式梯形车架作为主体承载框架，根据超长轴距的载荷分布需求，在车架纵梁对应车桥安装、上装固定、附件挂载的位置设计了加强衬板与连接支座，确保车架在大跨度轴距下的抗扭、抗弯性能满足重载使用要求。行走系统部分还原了多轴重载底盘的典型布局，包含转向驱动前桥与多组重载驱动后桥，对车轮总成的轮辋、轮胎、轮毂螺栓、制动鼓等细节做了精细化建模，同时还原了传动轴、万向节等动力传递部件的连接结构，清晰呈现动力从变速箱输出到各驱动桥的传递路径。底盘附属部件的建模充分考虑实车布局逻辑，在车架两侧对应位置布置了燃油箱、蓄电池组、储气筒、排气系统、液压系统组件等附属装置，各部件的安装位置、固定支架结构均参考实车设计完成，还原了底盘管线布置的预留空间与安装逻辑。材质与渲染阶段针对不同部件做了差异化材质赋予，驾驶室主体采用橄榄绿哑光金属漆材质还原商用重卡的典型涂装，车架纵梁、车桥等承载部件采用高强度钢哑光金属材质，轮胎采用黑色耐磨橡胶材质搭配清晰的胎面纹理，油箱、储气筒等部件根据功能差异分别赋予工程塑料、金属烤漆等对应材质，排气系统采用高温金属质感材质，蓄电池外壳采用深蓝色工程塑料材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。设计过程中针对超长轴距的使用特性，对原有常规轴距底盘的电池安装区域、液压组件安装位做了适配性调整，优化了各附件的布局位置，避免轴距加长后出现部件干涉、载荷分布不均的问题，其余成熟结构保留原有经过验证的设计方案，在满足超长轴距使用需求的同时兼顾结构可靠性与设计通用性，完整呈现了重载长轴距卡车底盘的结构组成与布局逻辑，可用于商用车结构教学、底盘改装设计参考、运输场景可视化演示等场景。
