异形曲面机械定位支撑块结构设计

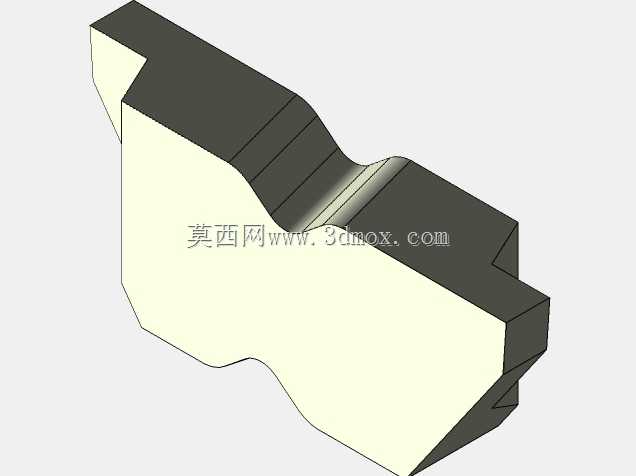

该异形支撑定位块属于机械工装系统中的核心接触定位部件，主要应用在中小批量精密零件加工的工装夹具、自动化生产线工件定位工位、检测工装的承托结构中，可适配外形带有不规则曲面轮廓的工件定位需求，替代传统标准方块支撑件无法贴合异形工件轮廓的缺陷，在装夹过程中能够与工件的对应曲面形成稳定的面接触，大幅降低工件装夹时的局部应力集中，避免薄壁类异形工件装夹变形的问题。从功能特性来看，该部件整体采用一体式实心结构设计，无拼接焊缝与活动连接结构，自身刚性充足，在承受工件垂直压力与侧向定位推力时不会发生形变偏移，可长期保持定位精度的稳定性；部件上的多段阶梯斜面与内凹曲面均为定位工作面，每一段型面都对应匹配目标工件的外轮廓点位，装夹时无需额外调整垫片即可实现工件的快速定位找正，能够有效缩短工装调试的准备时间，提升批量加工的工序效率。设计过程中优先遵循定位基准重合原则，将部件底部的平面作为安装基准面，该平面加工时保证了足够的平面度与表面粗糙度要求，安装时可直接贴合工装基板的T型槽台面，通过侧边的螺栓压紧即可完成固定，无需定制专用的安装底座；上部的异形轮廓是通过逆向采集目标工件的对应接触面点位后优化生成，在保证完全贴合工件轮廓的前提下，去除了所有非必要的多余材料，既减轻了部件自身重量，也避免了多余结构与工件其他部位、夹具活动组件发生运动干涉。从安装边界来看，该部件整体外轮廓的长宽高尺寸适配常规中小型工装的安装空间，底部安装面的尺寸预留了足够的螺栓压紧位置，侧边的垂直面可作为安装时的找正基准，安装后整体突出工装基板的高度经过优化，既保证足够的支撑行程，也不会因为过高导致支撑刚性下降；部件的边角位置均做了小倒角处理，既去除了加工毛刺避免安装时划伤操作人员，也能够在工件落位时起到导向作用，方便工件快速对准定位位置。该类异形支撑块相比标准支撑件，能够大幅提升异形工件装夹的稳定性与定位精度，尤其适合小批量定制化零件的加工场景，可根据不同的工件轮廓快速调整型面设计，适配不同的工装使用需求。
