工业废气处理成套过滤装置结构设计

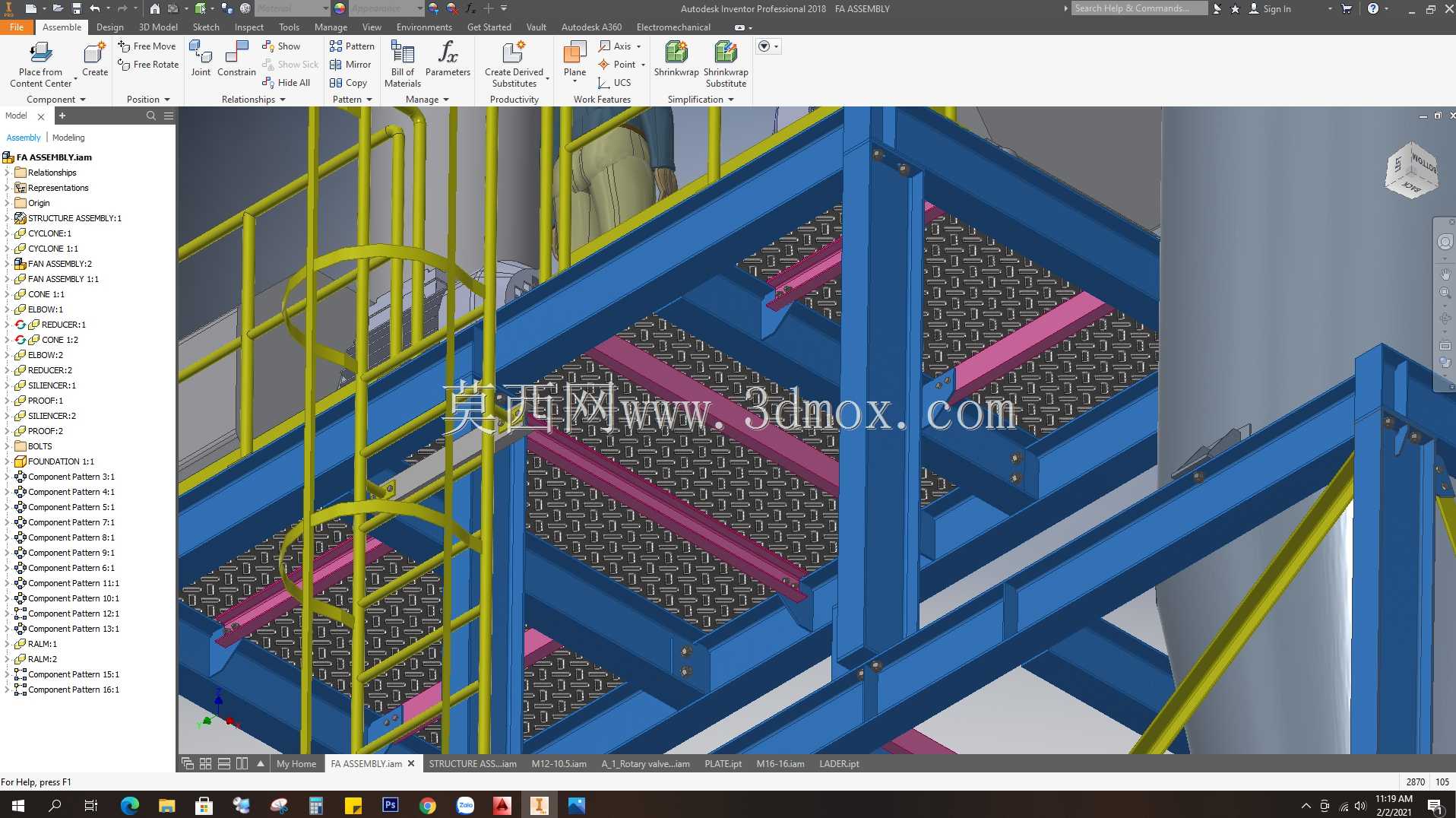

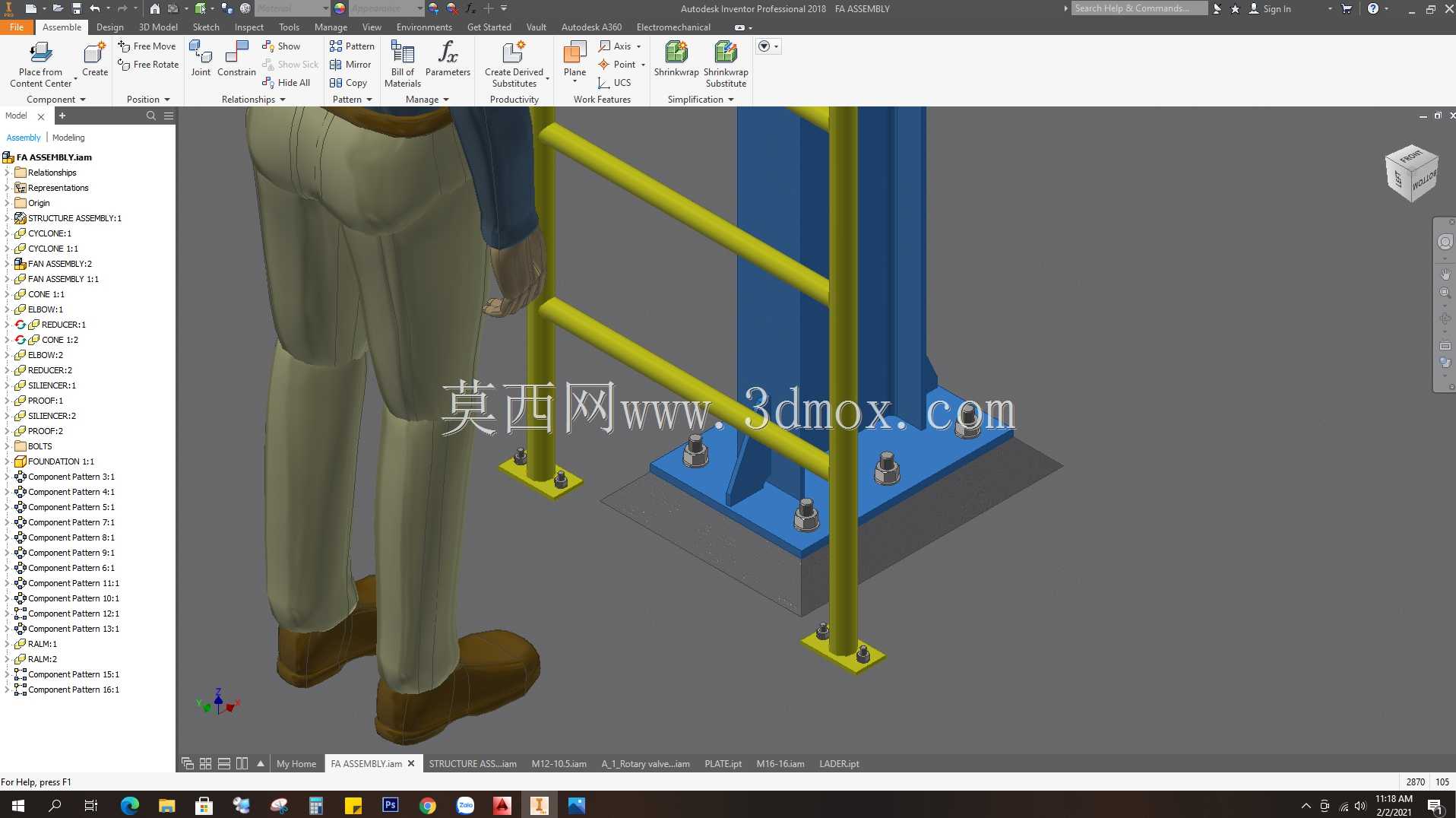

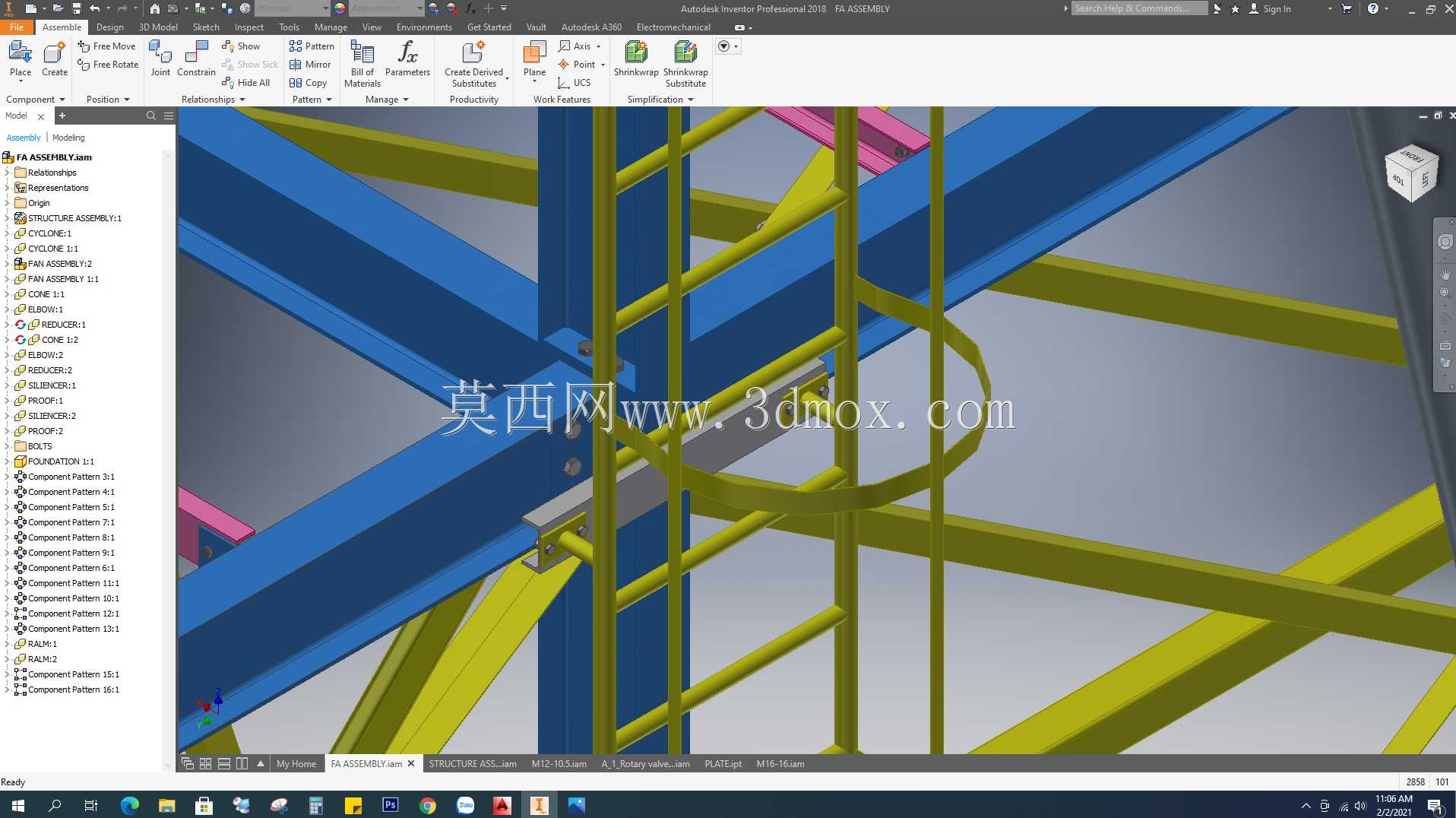

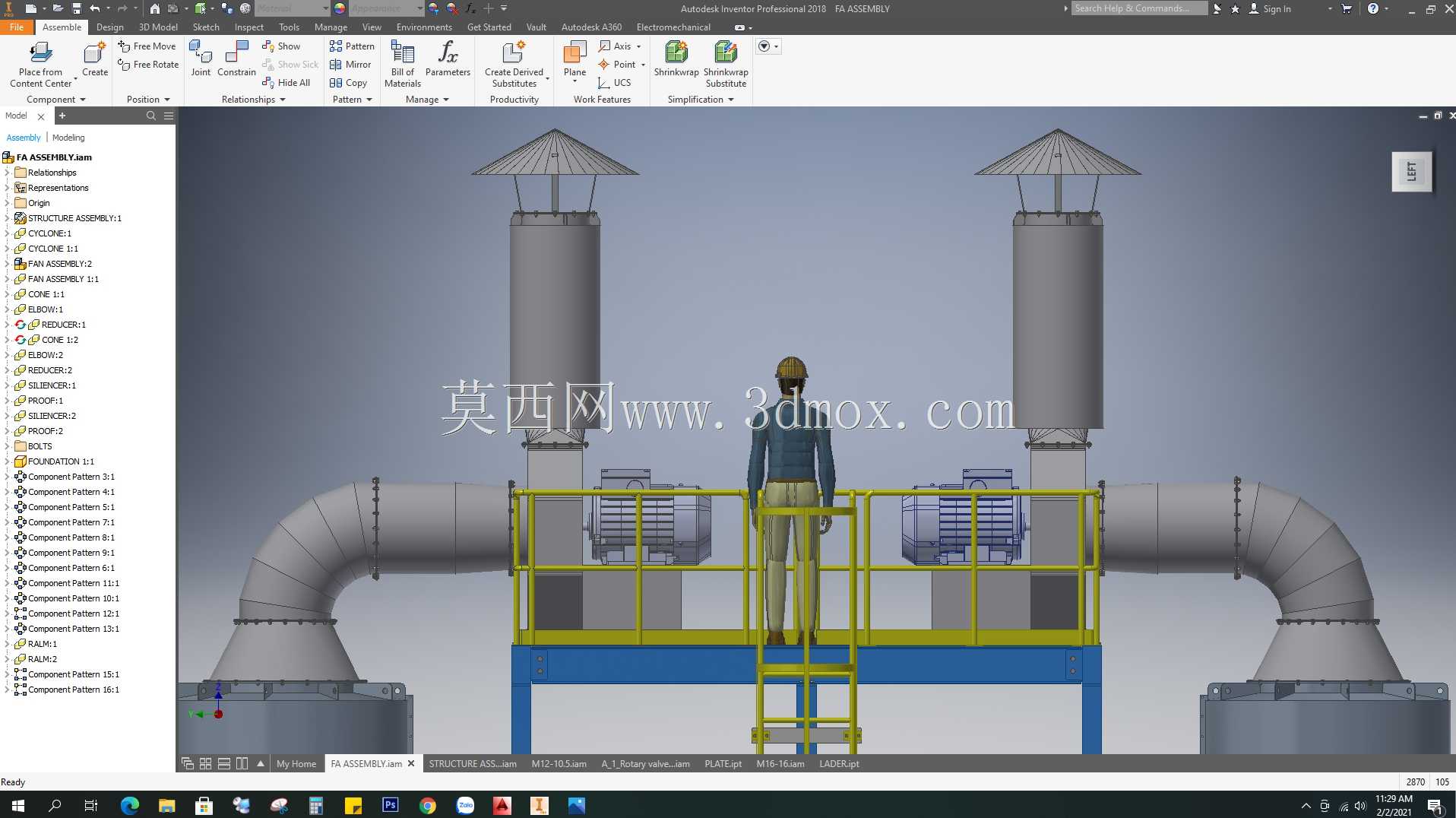

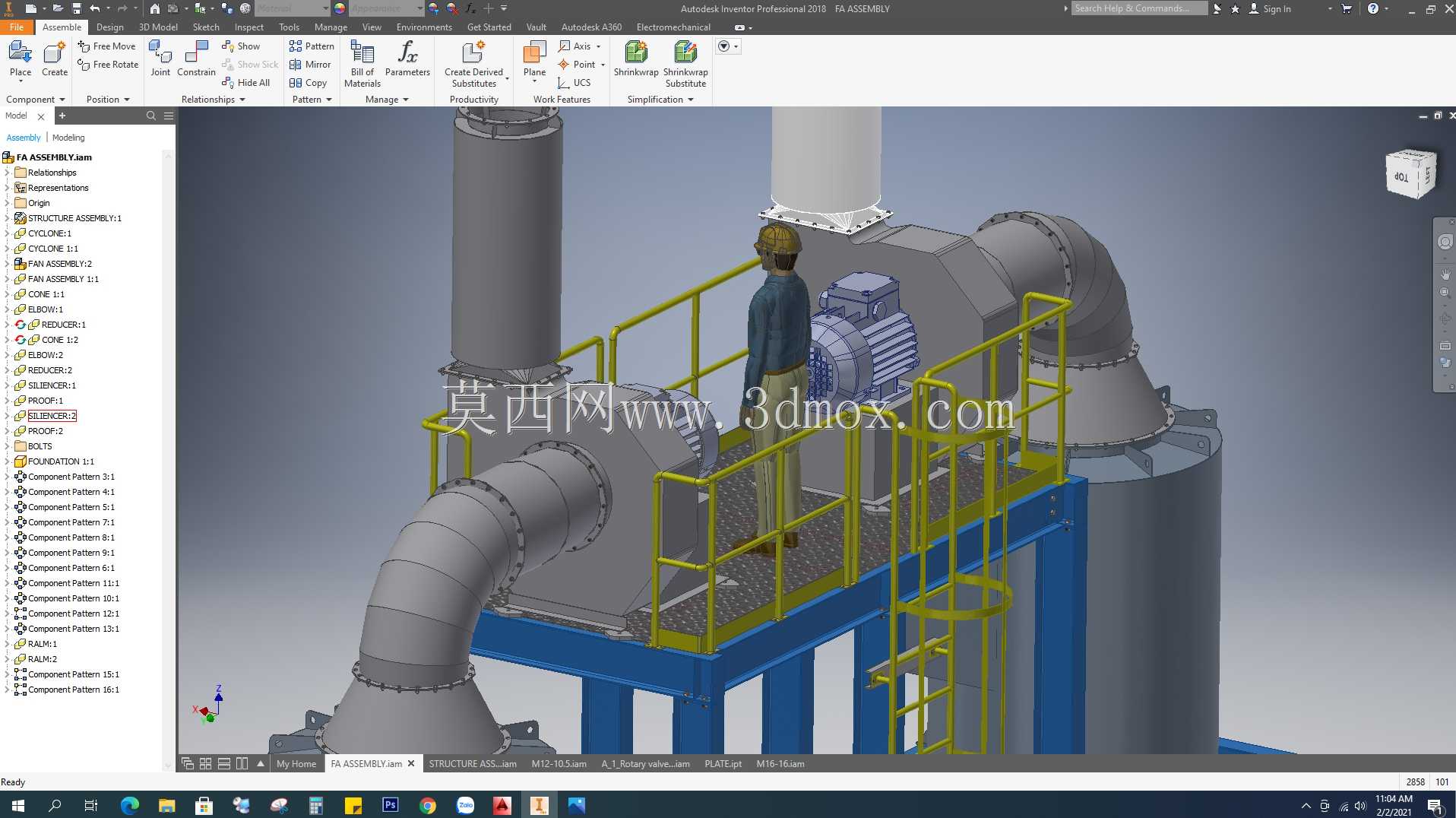

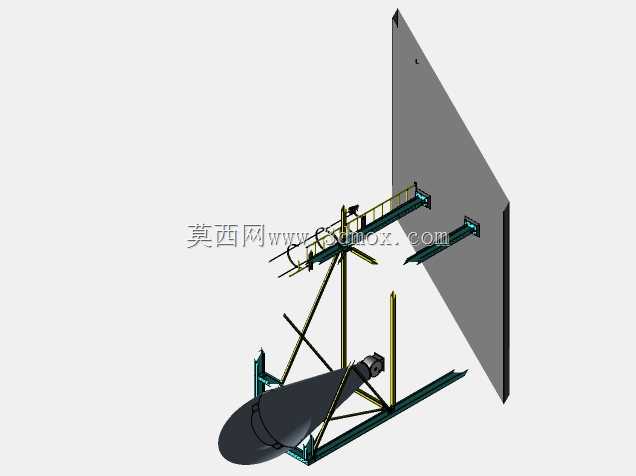

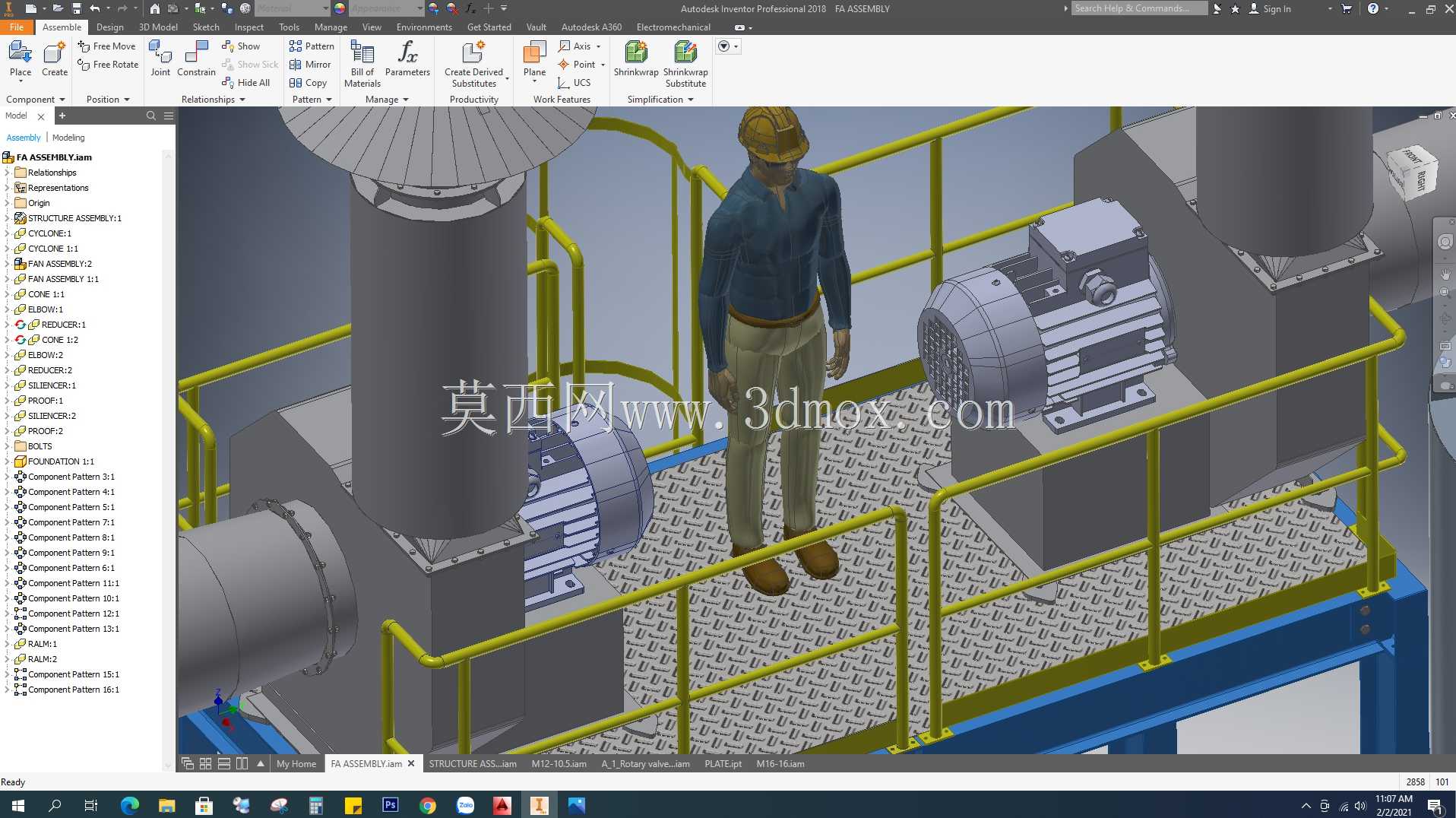

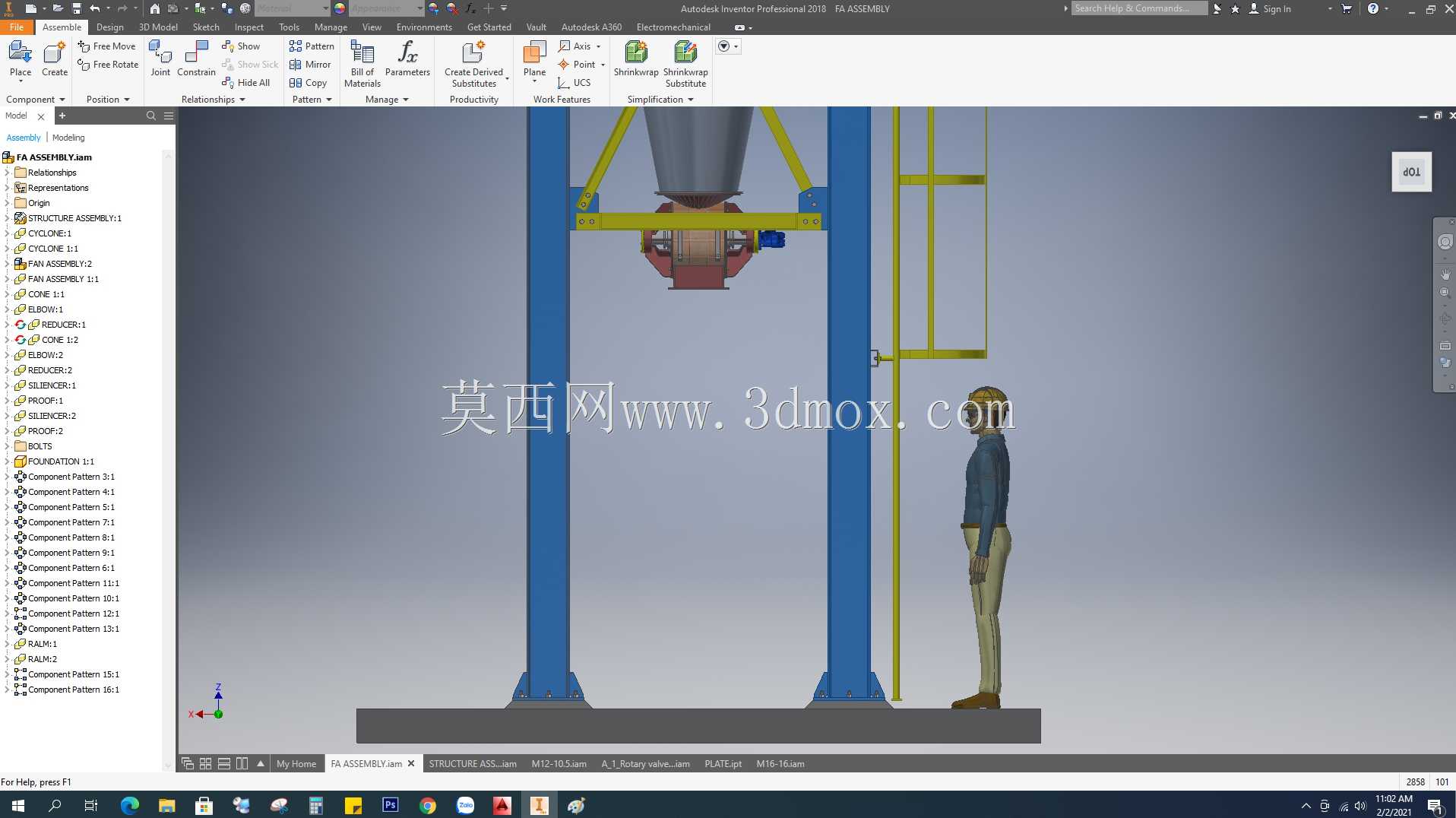

该成套过滤装置主要面向工业生产车间的废气、粉尘治理场景，适配木工加工、金属打磨、化工配料等存在含尘废气排放的生产环节，可直接对接车间产尘点位的排风管路，完成气固分离与有害介质过滤后达标排放，整套设备采用撬装式集成设计，无需现场大规模拼装作业，能够大幅缩短现场安装的施工周期。设备核心由多级处理单元串联构成，前端的旋风筒利用离心沉降原理，率先将废气中携带的大颗粒粉尘进行预分离，降低后续过滤单元的处理负荷，延长核心过滤元件的使用寿命；中段的过滤单元采用高精度滤材，可拦截微米级的细小粉尘，确保排放浓度满足环保要求；配套的离心风机为整套管路提供稳定的风压风量，克服管路与过滤单元的阻力损失，保证废气输送过程顺畅；风机出口端设置的消音器可有效降低气流脉动与设备运行产生的噪音，避免车间噪音超标；末端的防喷结构可在系统压力异常波动时起到安全防护作用，防止未处理的废气或粉尘直接溢出。整套设备的支撑采用模块化钢结构平台设计，平台设置了防滑格栅踏板与双侧安全护栏，配套直爬梯与护笼，方便运维人员定期对设备进行检修、滤材更换等操作，平台的支撑立柱采用型钢焊接结构，可根据现场安装地面的平整度调整地脚高度，适配不同的安装场地条件。设计过程中充分考虑了各单元的管路对接精度，所有法兰接口均采用标准化尺寸设计，可直接与市面常规规格的通风管道对接，设备整体的安装边界预留了足够的检修操作空间，侧面与墙体的预留距离不小于一米，顶部预留了吊装维护的作业空间，可适配不同层高的厂房安装需求，管路走向采用低阻力的弯头设计，尽可能降低系统的风压损耗，减少风机的运行能耗。
