双锥斗落地式工业储料筒仓结构

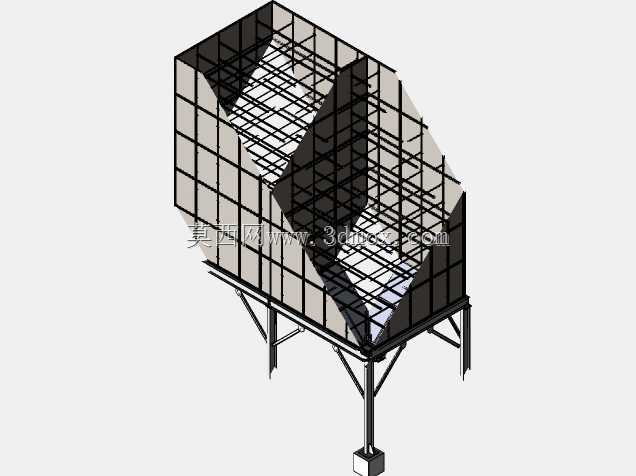

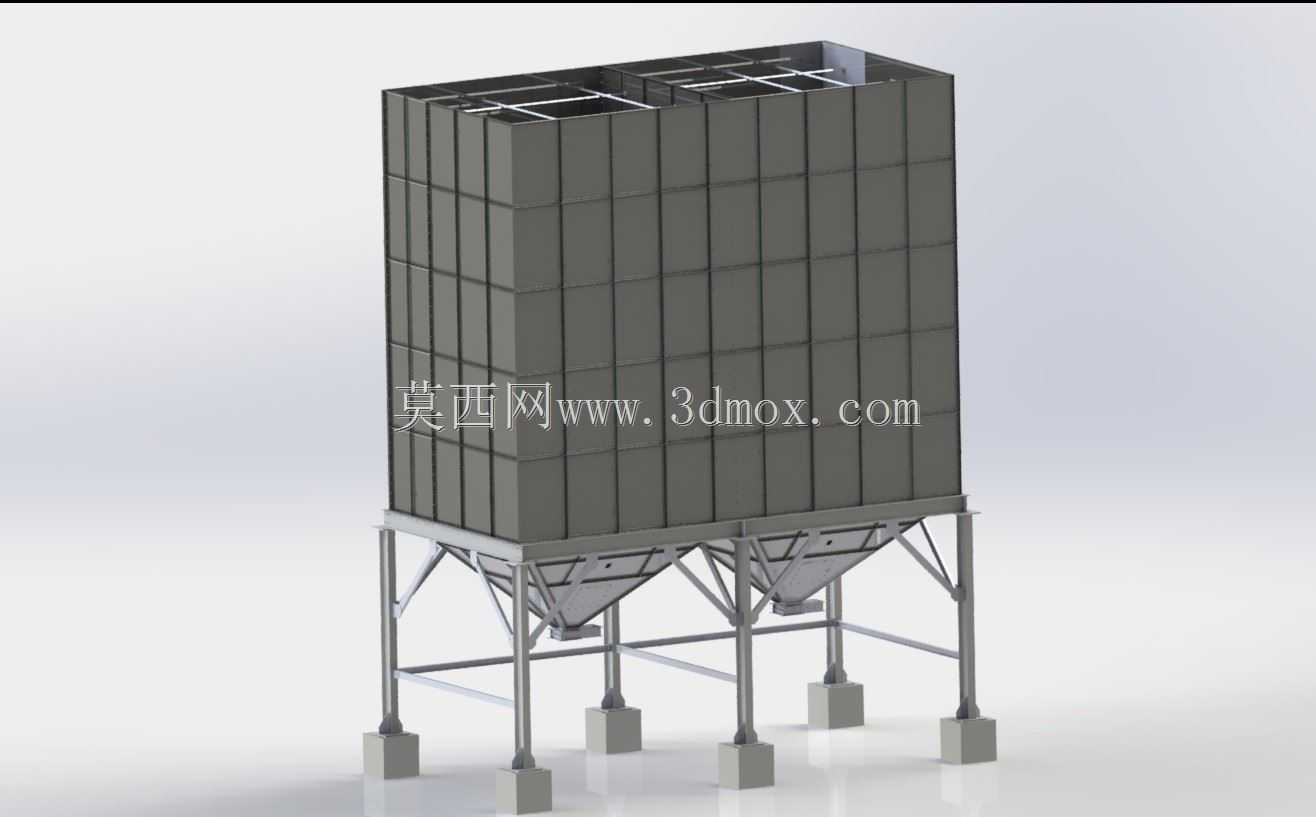

该储料筒仓主要应用于粮油加工、饲料生产、建材散料存储、环保除尘收尘等工业场景，作为散状物料的中转或长期存储单元，可承接上游生产环节的来料暂存，向下游定量给料、配料工序稳定供料，也可配套除尘系统收集过滤后的粉尘物料，避免散料堆放产生的扬尘、受潮、交叉污染问题，适配颗粒状、粉状等流动性较好的散体物料存储需求。设备整体采用上部方型直筒储料段加下部双锥斗卸料段的组合结构，直筒段采用模块化壁板拼接设计，壁板外侧设置加强筋结构，可在满料负载下保证仓体结构刚度，避免仓壁受物料侧压产生鼓胀变形，直筒顶部设置格栅式防护与进料接口，可同时适配气力输送、皮带机进料等多种来料方式，顶部预留的检修空间可满足日常设备巡检、料位计安装维护的操作需求。下部双锥斗采用大倾角斜壁设计，斜壁角度大于物料自然安息角，可避免粉状、颗粒状物料在斗壁积料、起拱，保证卸料过程顺畅无残留，每个锥斗底部配置独立的卸料接口，可分别对接两套给料设备，实现双路同步出料或者分批次出料，适配不同产能的下游生产线供料需求。支撑结构采用型钢焊接的框架式支腿，支腿底部配置方形承重基础座，可将满料状态下的整体载荷均匀传递到地面混凝土基础，支腿之间设置横向与斜向的连接拉杆，可抵消物料卸料时产生的偏载载荷，提升整体结构的抗风、抗振稳定性。设计过程中优先考虑散料的流动特性，通过锥斗角度优化、内壁顺滑处理降低物料流动阻力，直筒段的模块化设计可根据实际存储容量需求调整直筒段高度，适配不同场地的安装高度限制，整体安装边界规整，方形直筒结构可在车间内多台并排布置，最大化利用车间的平面存储面积，减少空间浪费，支腿高度预留了下方卸料设备、输送设备的安装操作空间，可方便后续配套设备的安装与日常检修维护。
