模块化拼接式物料承载托盘结构设计

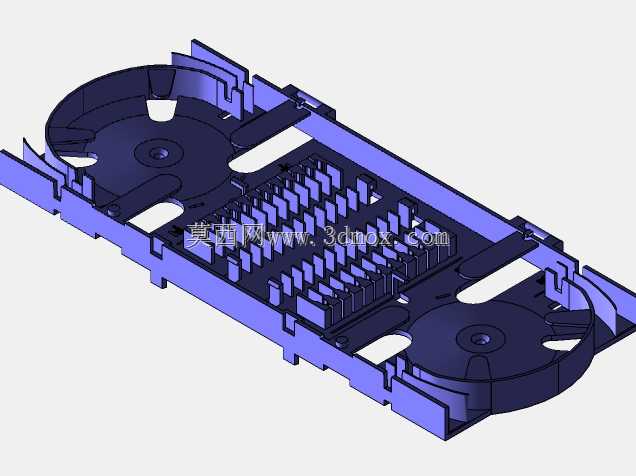

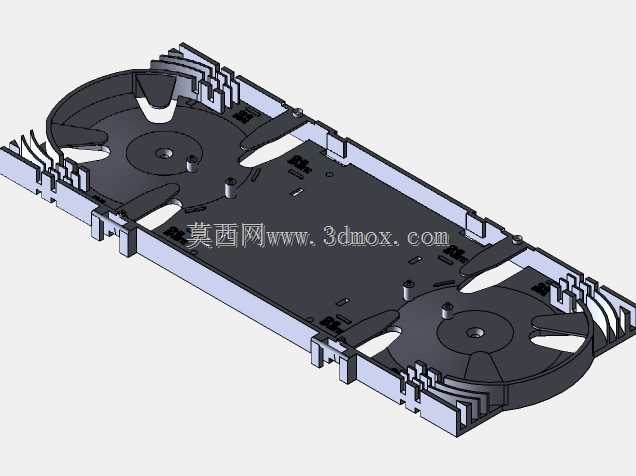

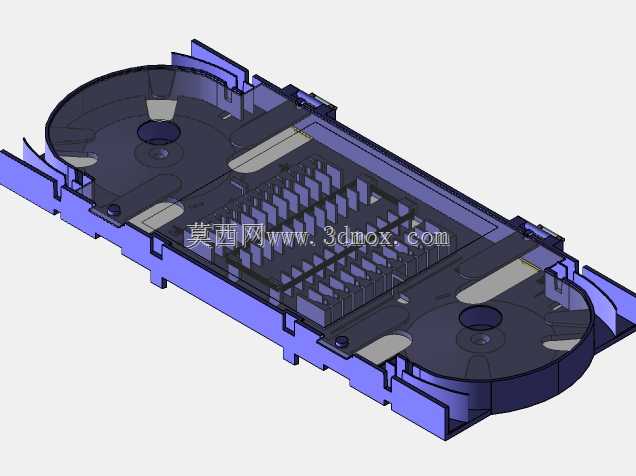

这款拼接托盘主要应用于自动化生产流水线的工位间物料转运、小型零部件规整存放以及多工序间的载具循环流转场景，可适配电子元器件组装、小型精密零件加工、轻工产品装配等多类生产环节的物料承载需求，能够替代传统一体式托盘，灵活适配不同长度、不同排布的工位布局要求，减少不同规格载具的备货种类。托盘整体采用两端圆弧过渡的长条形主体结构，两端设置有带中心定位孔的圆形连接端，既可以通过定位孔与工位上的定位销配合实现快速精准对位，也能通过端部的拼接卡扣结构实现多段托盘的首尾拼接，可根据实际生产线的工位长度、物料排布需求自由组合拼接长度，无需单独定制不同尺寸的专用托盘。托盘中部设置有网格化的承载平面，网格纹路既可以提升托盘表面的摩擦力，避免放置的物料在转运过程中出现滑移错位，也能减少托盘整体的材料用量，降低自重同时提升结构刚性，网格区域旁设置的多色标识位可用于区分物料类型、工序状态，方便生产现场的目视化管理。托盘侧边设置有多个卡扣式固定结构，既可以用于安装挡边、分隔条等扩展配件，实现不同规格物料的分区存放，也能与流水线的导向条配合，避免托盘在输送过程中出现偏移卡滞。设计过程中重点考量了拼接后的结构同轴度与连接强度，端部的连接结构采用凹凸配合的定位方式，拼接后相邻托盘的承载平面保持齐平，不会出现台阶落差导致物料卡滞，两端的圆弧造型可适配转弯型流水线的转弯半径需求，减少托盘转弯时的空间占用。托盘的整体安装边界可根据拼接数量灵活调整，单段托盘的宽度适配常规流水线的输送宽度，底部的支撑筋条结构可适配多数流水线的输送辊筒间距，避免输送过程中出现下陷变形，整体结构兼顾了通用性与扩展性，可大幅降低生产现场的载具采购与管理成本。
