模块化拼接式物料承载托盘结构设计

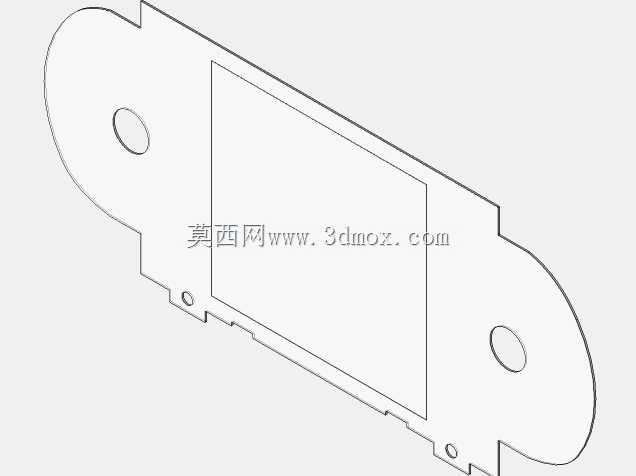

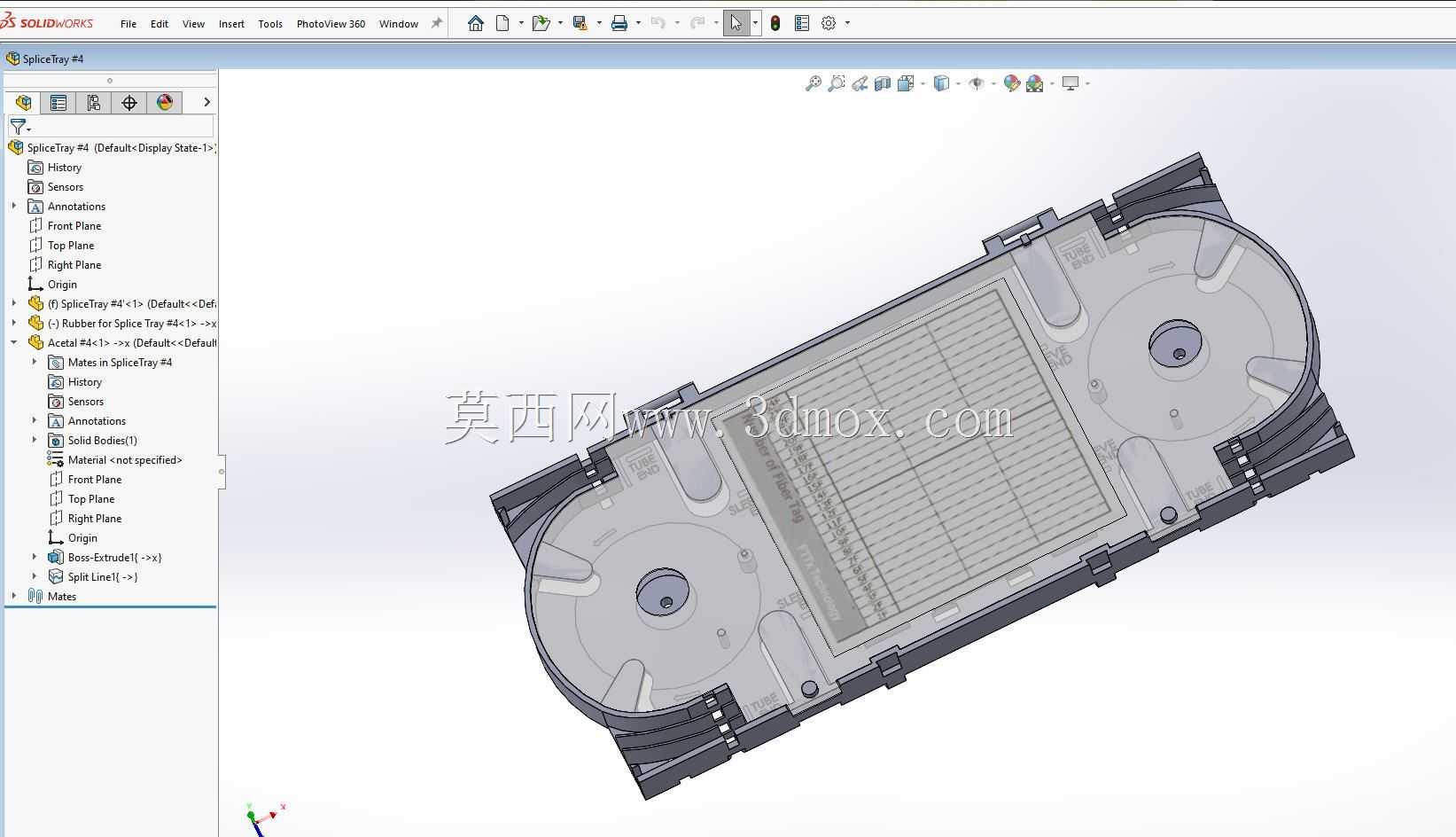

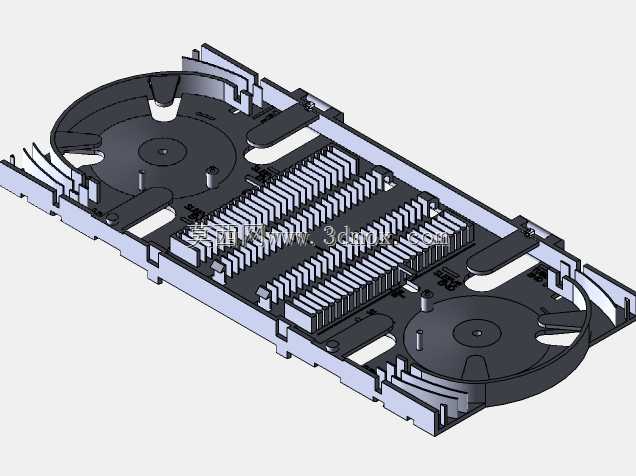

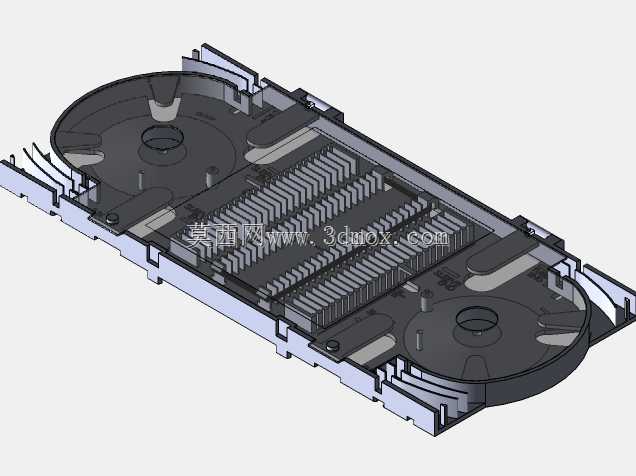

这款拼接托盘主要面向仓储物流、生产线物料周转、自动化立体库接驳等场景设计，可作为零散零部件、成品工件的标准化承载单元，适配人工搬运、AGV转运、堆垛机存取等多种物料流转模式，解决传统一体式托盘尺寸固定、局部损坏后整体报废、异形物料适配性差的痛点。托盘整体采用长方圆角的对称式外形，两端设置圆弧过渡结构，可避免转运过程中剐蹭设备外壳或操作人员，侧边预留多组卡扣式拼接接口，无需额外紧固件即可实现同规格托盘的横向、纵向快速拼接，可根据承载物料的实际尺寸灵活组合承载面积，小到电子元器件料盒，大到成套装配组件都能找到适配的拼接组合方案。盘面设计有密集的网格状防滑筋条，可增大与物料底部的摩擦力，避免转运过程中物料滑移掉落，同时网格结构可大幅降低托盘自身重量，减少无效负载消耗。盘面两端设置定位凸台与沉孔，堆叠时可实现上下层托盘的精准对位，堆垛高度可达常规托盘的1.2倍，有效提升仓储空间利用率。托盘底部设置有适配标准输送线的导向槽，可直接接入辊筒输送线、皮带输送线使用，无需额外定制转接工装，导向槽两侧预留RFID标签安装位，可接入仓储管理系统实现托盘的全流程溯源追踪。设计过程中针对承载受力做了针对性优化，通过有限元仿真对卡扣拼接位、盘面承重区、底部支撑脚做了应力分散处理，满载工况下最大形变量控制在0.2mm以内，可满足15kg均布载荷的长期使用需求，拼接接口处采用过盈配合设计，反复拆装500次后拼接间隙仍可控制在0.1mm以内，不会出现拼接松脱的问题。托盘的安装边界完全适配现有标准仓储笼、料箱的内部尺寸，无需改造现有仓储设备即可直接替换原有一体式托盘投入使用，局部结构损坏后可单独更换损坏的拼接单元，大幅降低载具的长期使用成本。
