复古三足双耳铝制沥水滤器三维建模设计

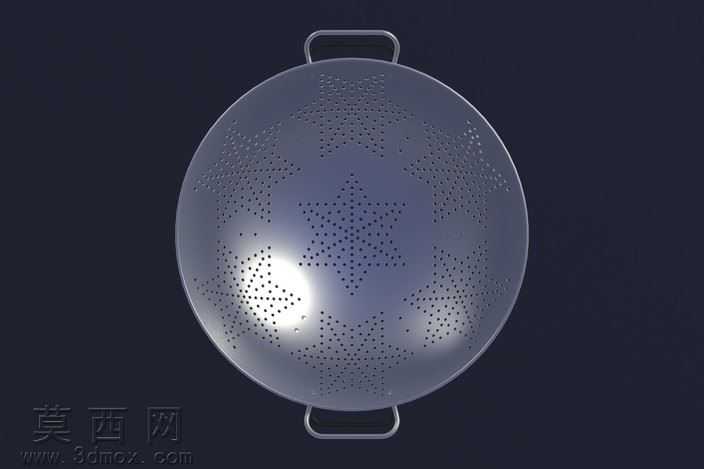

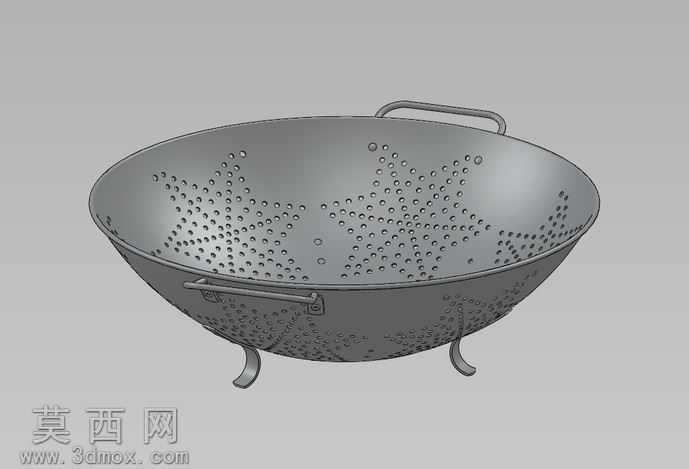

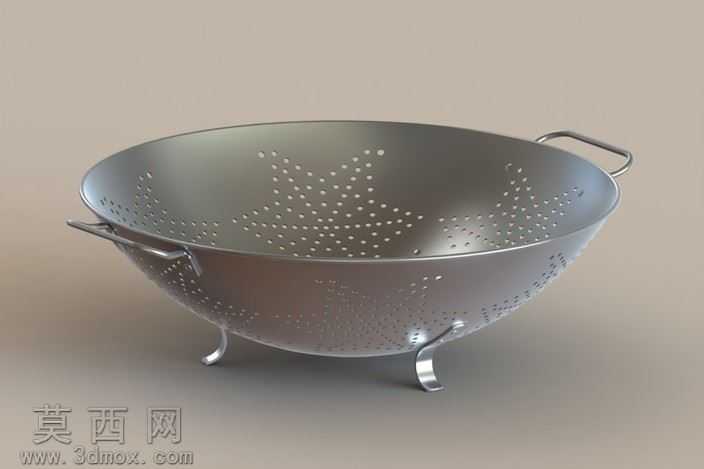

本次三维建模作品为复古风格铝制沥水滤器，建模阶段以老式印铝滤器的实物比例为基准，首先在SolidWorks中绘制滤盆的主体旋转轮廓，通过旋转凸台命令生成盆体的基础曲面，精准还原滤盆敞口收底的弧面造型，盆壁厚度控制在1.2mm，匹配老式铝制炊具的轻薄质感。双耳把手部分采用扫描命令完成，先绘制把手的弯曲路径与圆形截面轮廓，扫描生成单根把手后通过镜像命令得到对称的另一侧把手，把手与盆壁的衔接处添加圆角过渡，还原老式铝制品冲压拼接的圆滑衔接效果。三足支撑结构单独建模，先绘制单支支脚的弯折轮廓，通过钣金特征生成带弧度的支脚造型，支脚末端做圆润收边处理，再通过圆周阵列命令均匀分布在盆底，保证滤器放置时的平稳性。滤孔部分是建模的核心细节，先绘制单组星型排布的小孔草图，采用线性阵列结合圆周阵列的方式，在盆壁上均匀排布所有沥水孔，孔的直径设置为3mm，孔间距保持均匀，既保证沥水效率，又还原老式滤器的星型装饰性孔位排布特征。材质与渲染阶段，为模型赋予磨砂铝材质，调整材质的粗糙度参数至0.6，金属度设置为0.8，还原老式铝制品长期使用形成的哑光金属质感，在盆体边缘、把手与支脚的凸起位置添加轻微的磨损做旧效果，增强复古质感。场景布光采用三点布光法，主光源从侧上方45度角照射，突出盆壁的弧面反光与滤孔的通透感，辅光源补亮暗部避免死黑，背景采用浅灰色哑光背景，突出滤器本身的金属质感，最终渲染图清晰呈现滤器的结构细节与复古质感。设计思路上兼顾实用性与复古审美，三足抬高的结构保证滤水时的空气流通，加快沥水速度，双耳设计方便拎取移动，星型排布的滤孔在满足沥水功能的同时兼具装饰性，整体造型还原老式家用铝滤器的经典样貌，可用于厨具场景渲染、复古家居陈设展示等用途。
