塑料卡扣注塑成型型腔型芯结构

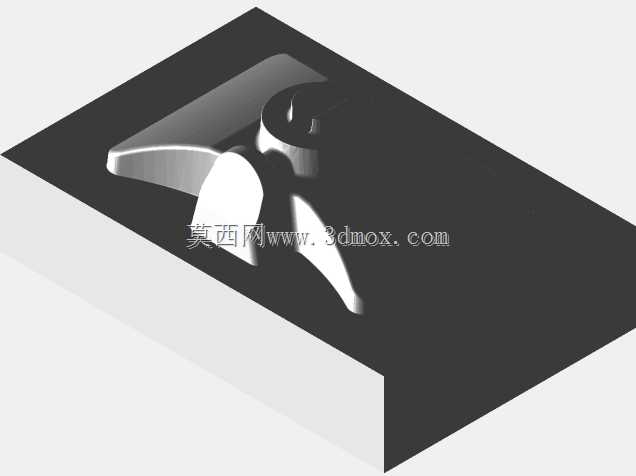

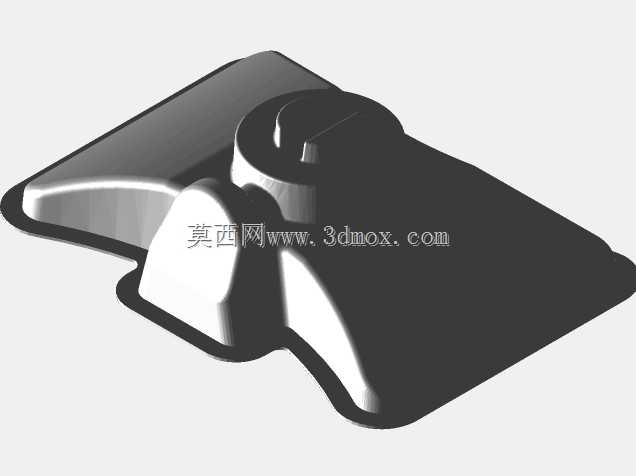

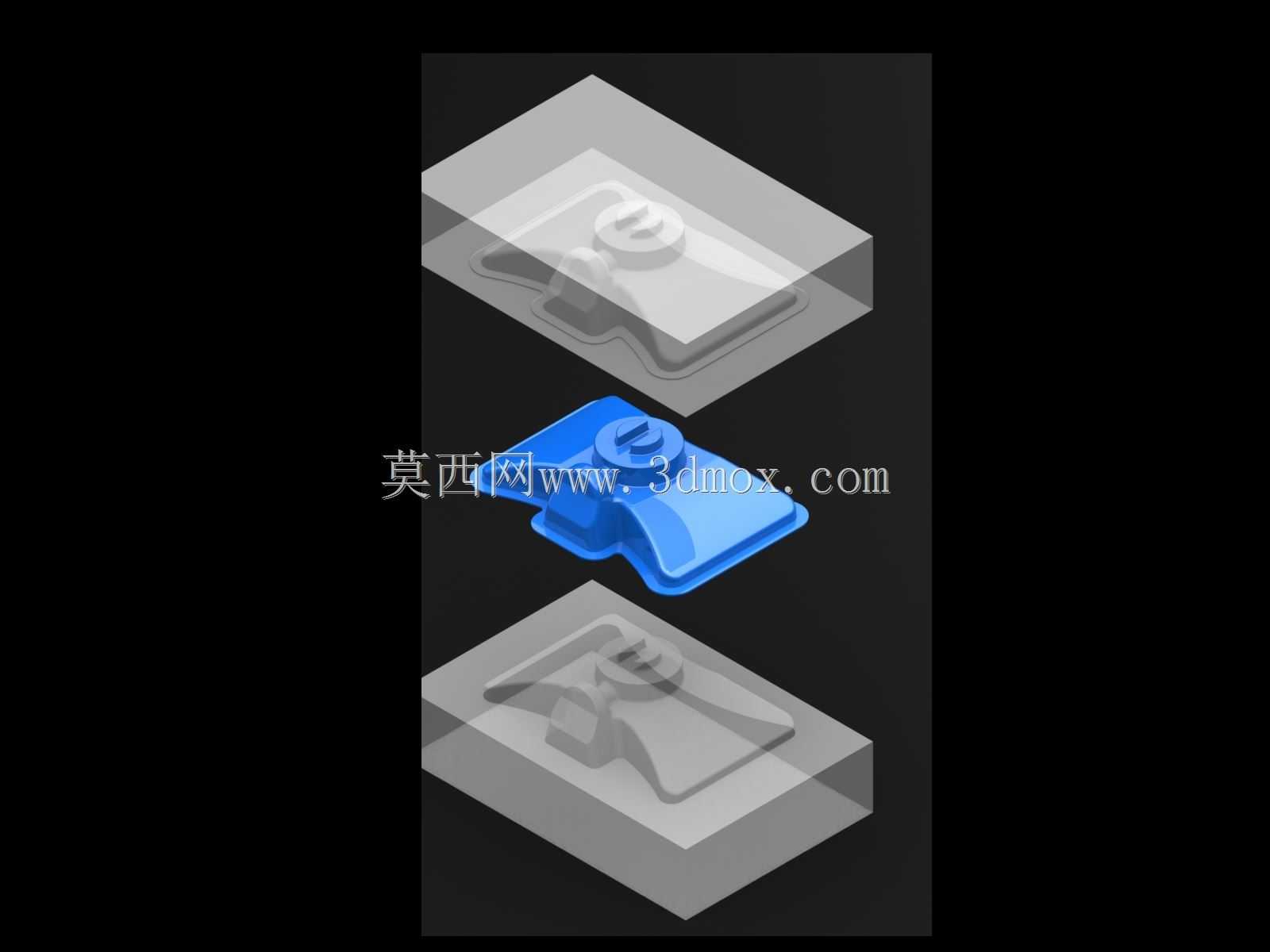

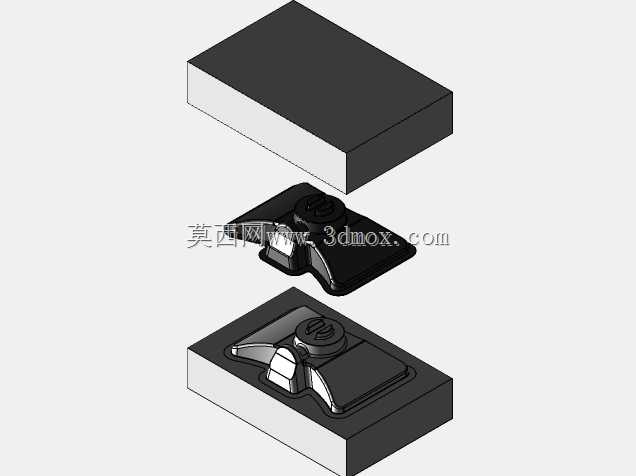

这套模型呈现的是小型塑料卡扣注塑生产用的型腔与型芯成型组件，这类卡扣广泛应用于消费电子外壳装配、汽车内饰件连接、家电壳体扣合等场景，依靠自身弹性形变实现零件间的快速卡接固定，无需额外螺丝等紧固件，能大幅提升装配效率、降低产品整体重量。在实际生产场景中，这类成型零件直接决定了卡扣的成型精度与最终力学性能，是整套注塑模具的核心功能部件。从功能特性来看，型腔部分负责成型卡扣的外表面轮廓，其内部曲面完全复刻卡扣外侧的造型细节，保证产品外表面无毛刺、无合模错位痕迹；型芯部分则负责成型卡扣的内侧结构与倒扣特征，针对卡扣的弹性臂位置做了精准的尺寸预留，确保注塑完成后卡扣的弹性形变区间符合设计要求，既不会因刚性过大导致装配时断裂，也不会因刚性不足出现连接松脱的问题。设计思路上，整套结构围绕小尺寸薄壁注塑件的成型特点展开，针对卡扣壁厚较薄的特征，在成型面的排布上做了均匀的冷却流道预留空间，避免注塑过程中因冷却不均导致的零件翘曲变形；同时分型面的选择贴合卡扣的最大轮廓边界，既方便后续开模时的顶出动作，也能最大程度减少合模溢料的产生，降低后续修边的人工成本。外形尺寸与安装边界方面，整套型腔型芯采用标准模架适配的方形安装基准，外侧的安装平面做了0.02mm的平面度公差要求，能够直接嵌入标准模架的固定板内，无需额外做定制化的基座加工；成型区域集中在组件中心位置，周边预留了足够的螺丝安装孔位与冷却水路接口位置，和模架的导柱、顶针等结构不存在干涉问题，安装时只需对准基准面锁紧固定即可完成装配，适配市面上多数小型卧式注塑机的安装规格。在实际投产前，这类成型结构还会根据选用的塑料原料特性做细微的尺寸补偿，比如针对PP、ABS等不同材料的收缩率差异，提前在成型尺寸上做对应的缩放调整，保证最终注塑出来的卡扣尺寸完全符合装配公差要求。
