立式曲柄连杆结构气动动力装置

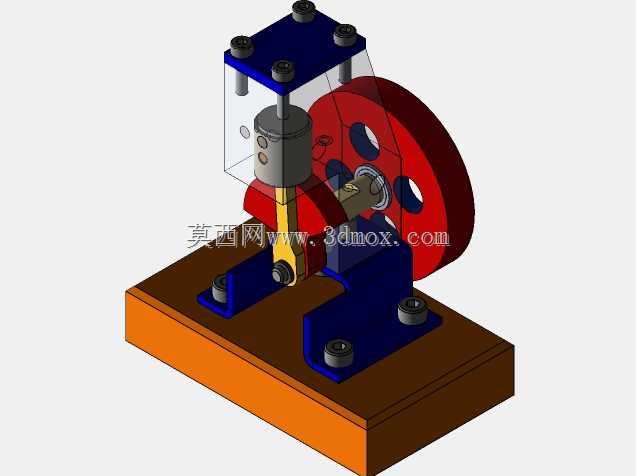

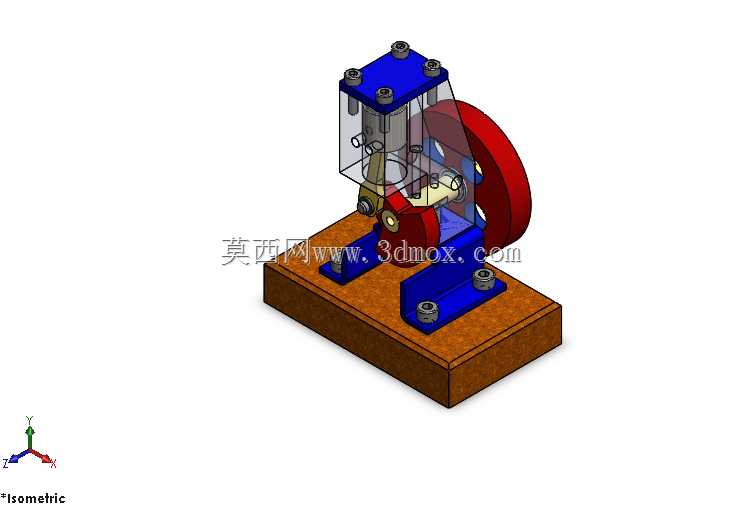

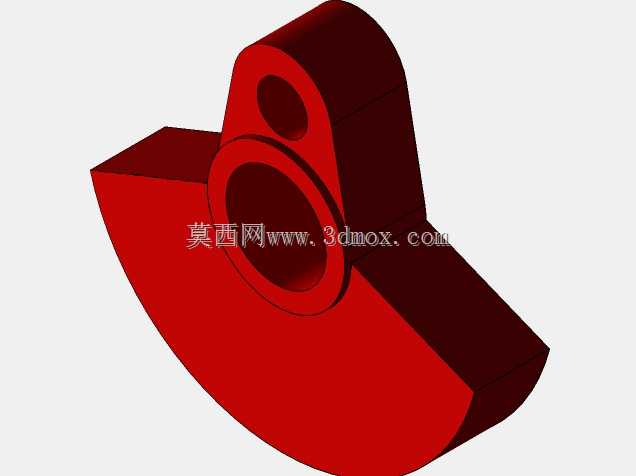

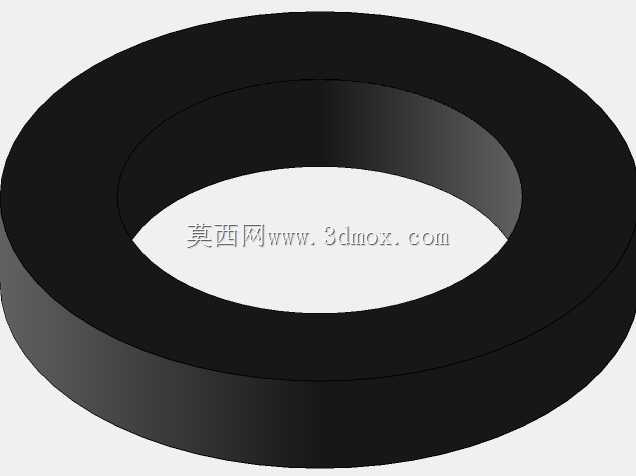

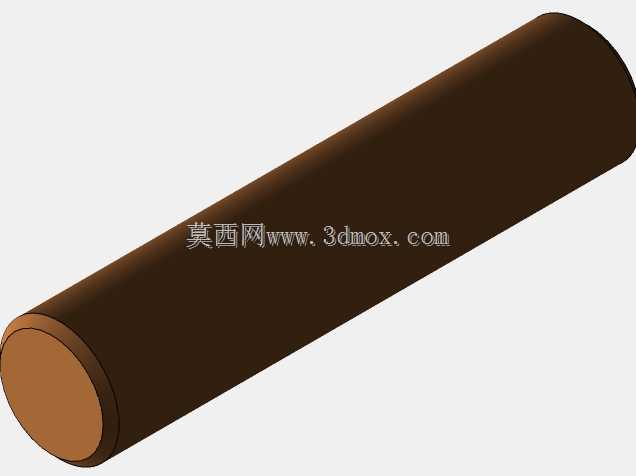

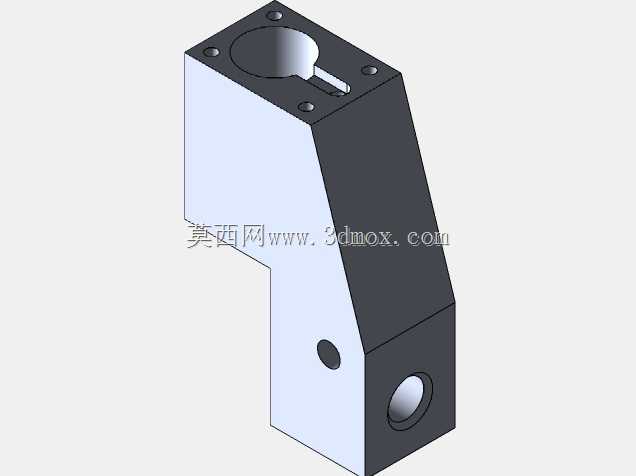

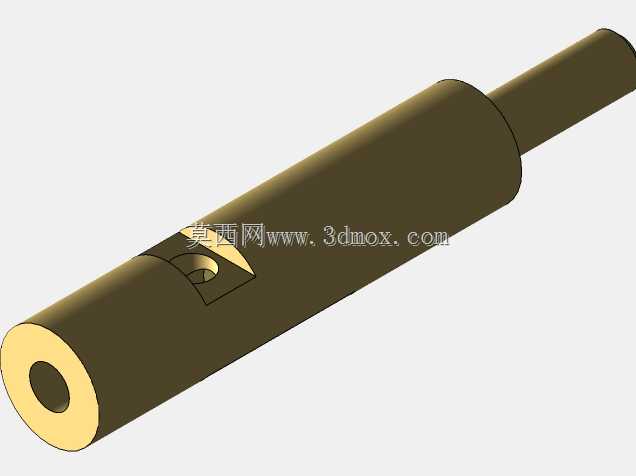

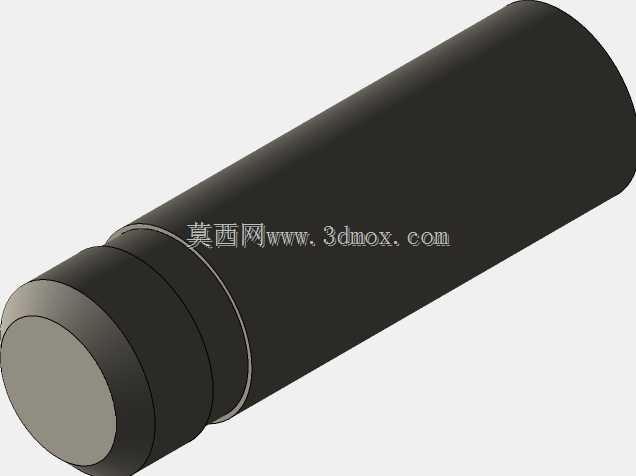

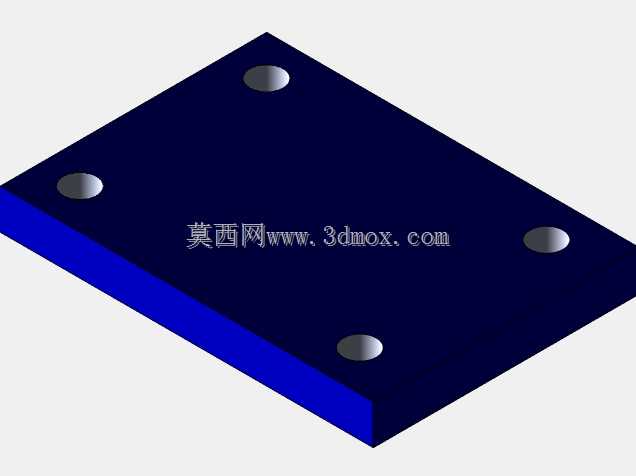

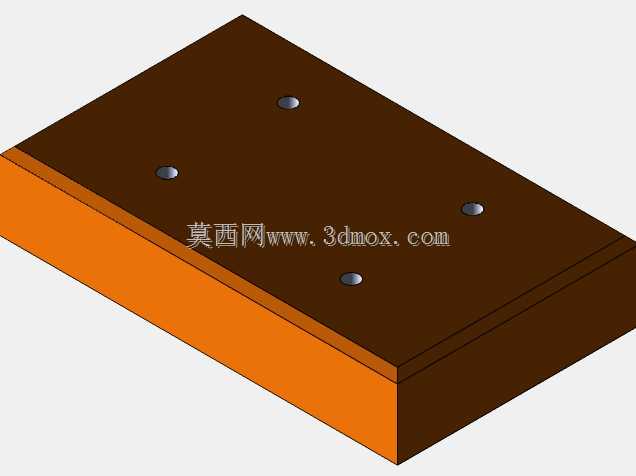

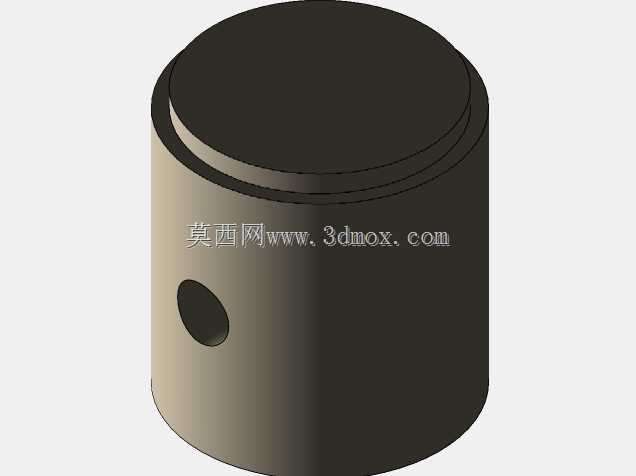

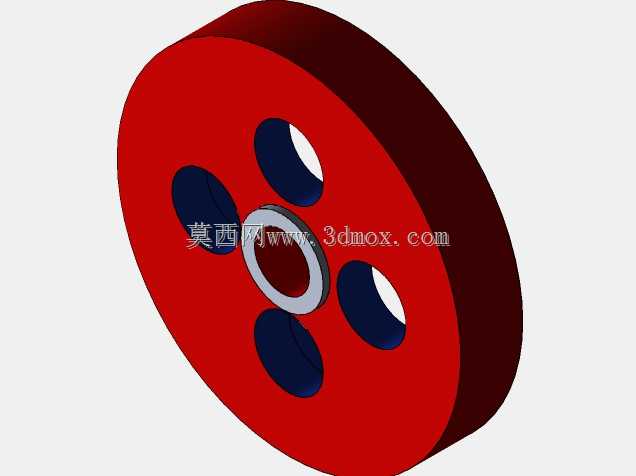

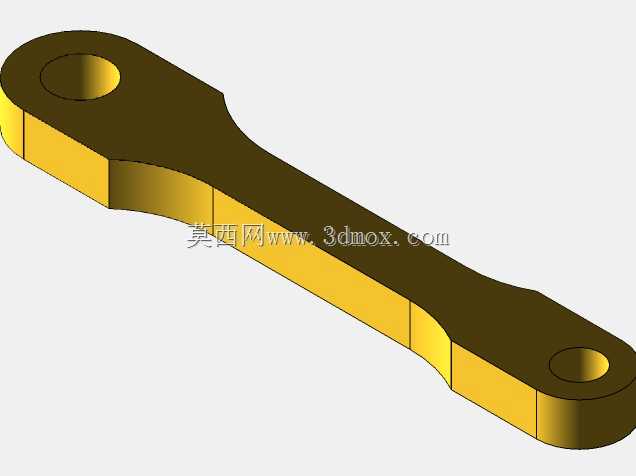

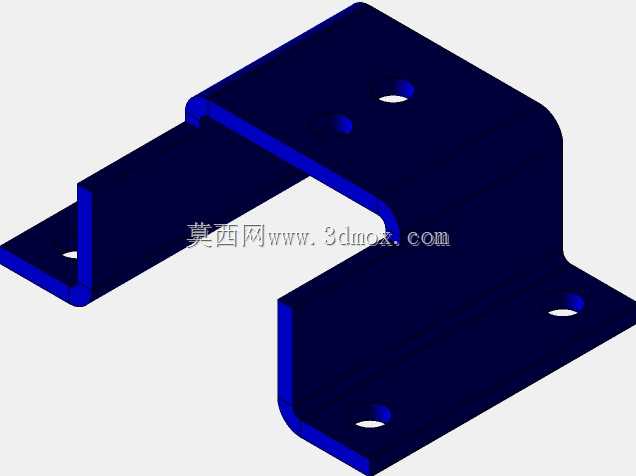

这款立式曲柄连杆结构的气动动力装置，主要面向小型自动化生产线、轻工包装工位、教学实验实训台等对小体积动力源有需求的场景，可作为小型工装夹具的动力输入、简易输送机构的驱动单元，也可用于气动原理演示的教学载体，适配压缩空气驱动的作业环境，无需外接电源即可实现旋转动力输出，在防爆要求较高的涂装、粉体加工工位也能稳定运行，规避电动设备的电火花安全隐患。装置整体采用立式布局，底部设置带安装孔的矩形木质基座，基座上方通过螺栓固定蓝色一体式支撑机架，机架采用半包围式结构设计，既为内部运动构件提供稳定的支撑防护，又通过透明侧盖预留了观察窗口，可直观查看内部活塞、连杆的运动状态，便于日常运维时快速排查卡滞、漏气等故障。核心动力转换单元采用经典的曲柄连杆传动结构，压缩空气进入上部气缸腔体后推动活塞做往复直线运动，通过铰接的连杆将直线动力传递给侧部的红色飞轮曲柄结构，最终转换为飞轮端的连续旋转动力输出，飞轮自带的配重结构可有效抵消活塞往复运动产生的惯性冲击，让输出转速更平稳，降低运行过程中的振动与噪音。设计阶段充分考虑了安装边界的适配性，整体结构紧凑，基座的四个安装孔采用标准化孔距设计，可直接固定在现有工作台面或设备机架上，无需额外加工定制转接板；上部气缸的进气接口预留标准气动接头安装位，可快速对接工厂现有压缩空气管路，侧部飞轮的输出轴采用通用轴径设计，可直接同步带轮、联轴器等传动部件，缩短现场安装调试的周期。结构细节上，所有运动铰接位都预留了润滑注油通道，长期运行时可定期加注润滑脂降低磨损，支撑机架与基座、气缸与机架的连接全部采用内六角螺栓紧固，拆装维护便捷，透明侧盖采用快拆式固定结构，无需完全拆解整机即可调整内部连杆的铰接间隙，兼顾了运行稳定性与维护便捷性。
