外六角螺栓配套六角螺母紧固组件

　　在输变电设备的柜体装配、电力变压器的附件连接、低压配电回路的构件固定场景中，螺纹紧固件是应用频次最高的基础连接元件，这套外六角螺栓配六角螺母的组合，是机械结构静连接场景下最通用的紧固方案之一。从实际工程应用来看，这类紧固件的核心作用是通过螺纹副的咬合作用，在被连接件之间施加稳定的轴向预紧力，抵消设备运行过程中产生的振动、温度形变带来的连接间隙，避免构件出现松脱、错位问题，在电力设备的安装场景中，还需要兼顾导电连接的接触压力要求，保证接地点、母排连接点的接触电阻处于合格区间。

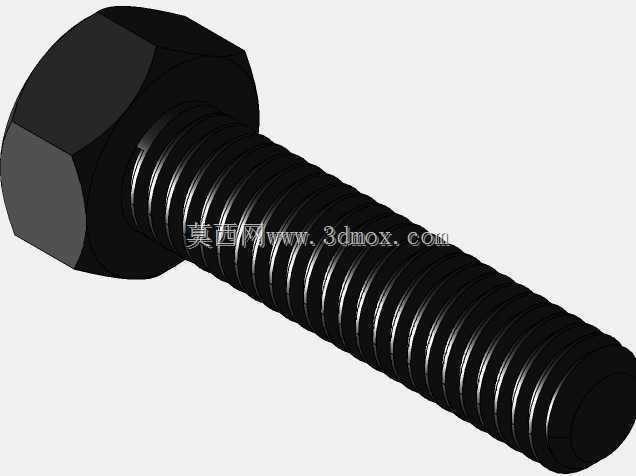

　　设计这套组件时，首先要匹配常用的安装工况边界，螺栓杆部的螺纹段长度需要覆盖常规2-3层叠装连接件的总厚度，预留出螺母拧入的有效啮合长度，同时在螺栓头部下方预留一小段无螺纹的光杆段，当被连接件存在定位孔需求时，光杆段可以与安装孔形成小间隙配合，承担横向剪切力的传递作用，避免螺纹牙直接承受剪切载荷导致牙型变形失效。六角头的对边尺寸严格遵循通用紧固件的标准公差范围，保证常规的开口扳手、套筒扳手都能顺利卡合，头部的倒角设计既可以去除冲压、滚制过程中产生的锐边毛刺，也能在拧入安装孔时起到导向作用，避免头部棱边刮伤安装孔周边的涂层或构件表面。

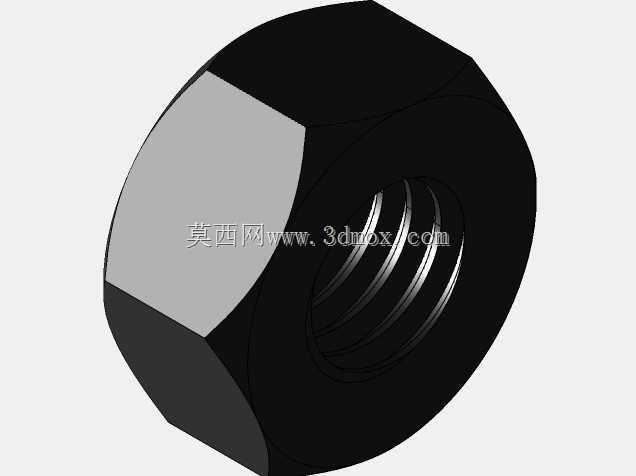

　　螺母采用标准六角外形，厚度尺寸匹配对应螺栓的公称直径，保证螺纹啮合时的有效牙数达到受力要求，避免螺纹啮合长度不足导致滑牙。螺纹的牙型采用通用公制三角螺纹，牙型角60度，这种牙型的自锁性能较好，配合平垫圈或者弹簧垫圈使用时，能够在多数无强冲击的静态连接场景下保持长期的紧固可靠性。从安装边界来看，螺栓的总长度需要保证螺母完全拧紧后，螺杆末端露出螺母2-3个螺距，既不会因为露出过长占用额外的设备内部空间，也不会因为啮合长度不足导致连接强度不够。

　　在实际选型使用时，这类紧固件可以适配不同强度等级的材质需求，普通场景下采用碳钢镀锌处理即可满足防锈和强度要求，在有防腐需求的户外电力设备场景中，也可以更换为不锈钢材质的同规格组件，不需要调整安装孔位和扳手规格，互换性极强。建模过程中，螺纹部分的特征处理兼顾了渲染展示和工程参考的需求，牙型的轮廓还原了实际加工后的牙顶圆角、牙底过渡特征，没有采用过度简化的贴图式螺纹表现，能够直观展示螺纹副的啮合状态，六角头部的棱边做了符合实际加工的微小圆角处理，还原了冷镦成型工艺下的零件真实外形，不会出现锐利直角这种不符合实际加工逻辑的建模错误。

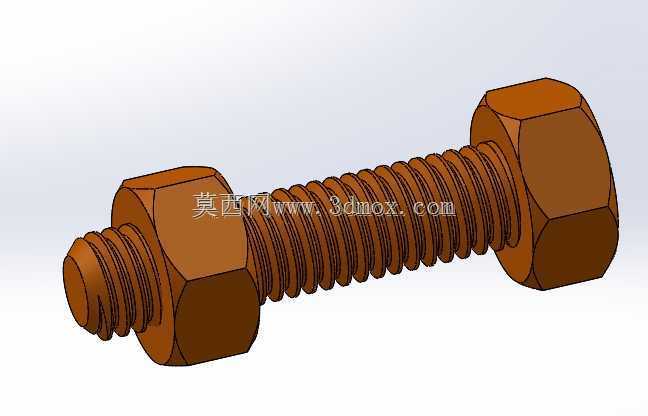

　　这类紧固组件几乎覆盖了所有机械装配、电力安装、设备维护的场景，小到电气柜内的元件固定，大到变压器外壳的拼接、钢结构支架的连接，都能见到同结构紧固件的身影，其标准化的外形尺寸、成熟的受力设计、极低的使用成本，是机械连接领域无法被替代的基础元件。建模时充分考虑了不同场景下的装配参考需求，螺栓和螺母的同轴度、螺纹的旋合位置都按照实际装配状态设置，使用者可以直接参考这个装配关系，调整不同的公称直径、螺杆长度、螺母厚度参数，快速衍生出适配不同安装厚度需求的同系列紧固件模型，不需要重新搭建螺纹副的配合关系，能够大幅提升结构设计阶段的标准件建模效率。
