机械连接用直角支撑角撑结构件

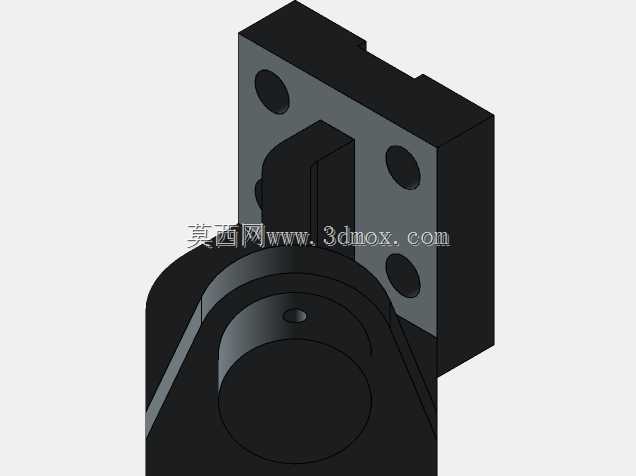

这款角撑结构件是机械装配领域常用的直角连接加固构件，主要应用在需要实现垂直面刚性连接、同时承受复合载荷的设备装配场景中，常见于自动化生产线机架拼接、小型设备机座固定、工装夹具的直角位加固、输送设备侧边支撑结构等工况，能够有效分散垂直安装面之间的剪切力与倾覆力矩，避免连接部位因长期受载出现形变、松动甚至断裂的问题，提升整体装配结构的稳定性与使用寿命。从实际用途来看，该构件可作为两个垂直排布的安装板、型材或者设备壳体之间的过渡连接载体，既可以通过立板上的预制安装孔实现与竖直安装面的螺栓固定，也能依托底部的支撑结构承托水平方向的外接部件，下方突出的圆柱定位结构还能为配套的转动件、轴套类零件提供安装基准，实现支撑与定位功能的集成，减少装配过程中额外定位零件的使用，简化整体装配流程。在功能特性设计上，该角撑件采用一体化成型的结构设计，立板与水平支撑板之间设置了三角形过渡加强筋，能够在不额外增加整体壁厚的前提下大幅提升结构的抗弯折性能，避免直角连接处出现应力集中；立板上均匀分布的多个安装孔可适配不同规格的紧固螺栓，允许根据实际载荷大小选择合适数量的固定点位，适配不同负载等级的安装需求；底部圆柱结构中心预留的小孔可用于定位销穿装或者小型紧固件固定，保证外接零件安装后的同轴度，避免运行过程中出现偏移。设计过程中优先考虑了安装边界的适配性，整体外形采用规整的直角布局，立板背面为完全平整的安装贴合面，能够与竖直安装面实现完全贴合，无突出结构避免安装间隙；水平支撑板的底面同样做了平整合面处理，保证与水平承托面的接触面积均匀，不会出现局部应力集中；所有棱边均做了小倒角处理，既避免装配过程中锐边划伤操作人员，也能减少零件搬运、装配过程中的磕碰损伤。整体结构紧凑，在保证结构强度的前提下尽可能压缩了占用空间，适合在设备内部安装空间局促的直角连接位使用，安装时无需复杂的调整工序，只需将两个贴合面对齐对应安装孔位，穿入紧固件拧紧即可完成装配，后期维护拆卸也十分便捷，能够适配多类通用机械的装配加固需求。
