异形双孔拨叉式传动连接件结构设计

该异形双孔拨叉式传动连接件，是机械传动系统中负责扭矩传递、行程切换的核心执行构件，常见于各类需要档位切换、工位转换、离合动作的工业设备与动力传动场景中，比如小型动力机具的变速机构、自动化生产线的工位拨送单元、专用设备的离合执行端，都能见到这类结构的身影。它的核心作用是在动力轴做回转运动的过程中，通过自身的结构联动，带动滑移齿轮、滑动套或者执行滑块完成轴向位移，实现不同传动路径的切换，或是在固定行程内完成拨送、卡位的动作，是小空间内实现动力换向、动作切换的高性价比结构方案。

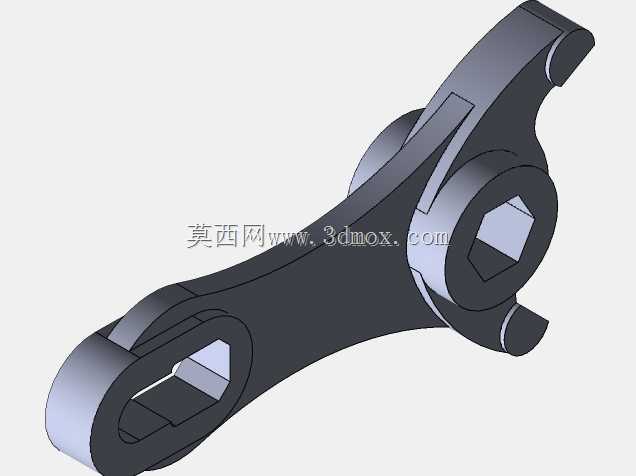

从功能特性来看，这款构件采用了一体化的刚性结构设计，主体为长条形的承力臂，一端设置内六角形的安装孔，用于和驱动轴做周向固定，能够稳定传递驱动端的扭矩，避免传动过程中出现打滑、空转的问题；另一端设置长圆形的滑移连接孔，用于和被驱动的滑移部件铰接，长孔结构可以补偿安装过程中的位置误差，同时适配被驱动件在轴向移动过程中的微小位移偏差，降低装配精度要求，提升机构运行的容错率。承力臂靠近驱动端的两侧设置了对称的弧形拨爪，拨爪的圆弧面经过适配设计，能够和被拨动部件的环形卡槽完美贴合，在拨动过程中受力均匀，不会出现卡滞、偏磨的问题，大幅提升构件的使用寿命。

设计过程中，工程师充分考虑了小空间安装的边界限制，整体结构做了轻量化的优化，承力臂的截面采用变厚度设计，在受力集中的驱动孔、拨爪位置做了加厚处理，保证结构强度满足额定扭矩下的使用需求，在承力臂中段则适当缩减厚度，在不降低整体刚性的前提下减少构件自重，降低驱动端的负载。外形轮廓全部做了圆角过渡处理，既避免了应力集中导致的构件断裂风险，也能减少安装、运行过程中对周边零部件的剐蹭损伤。安装边界上，驱动端的内六角孔适配标准规格的六角驱动轴，不需要额外做定制加工，滑移端的长孔尺寸适配标准直径的铰接销轴，用户可以直接选用标准件完成装配，不需要额外定制连接件，大幅降低了整机的装配成本与后期维护成本。整个构件的结构紧凑，在有限的外形尺寸内实现了扭矩传递、行程补偿、双向拨动的多重功能，非常适合安装空间局促、传动载荷适中的中小型传动机构使用。
