威图工业机柜型材折弯框架结构

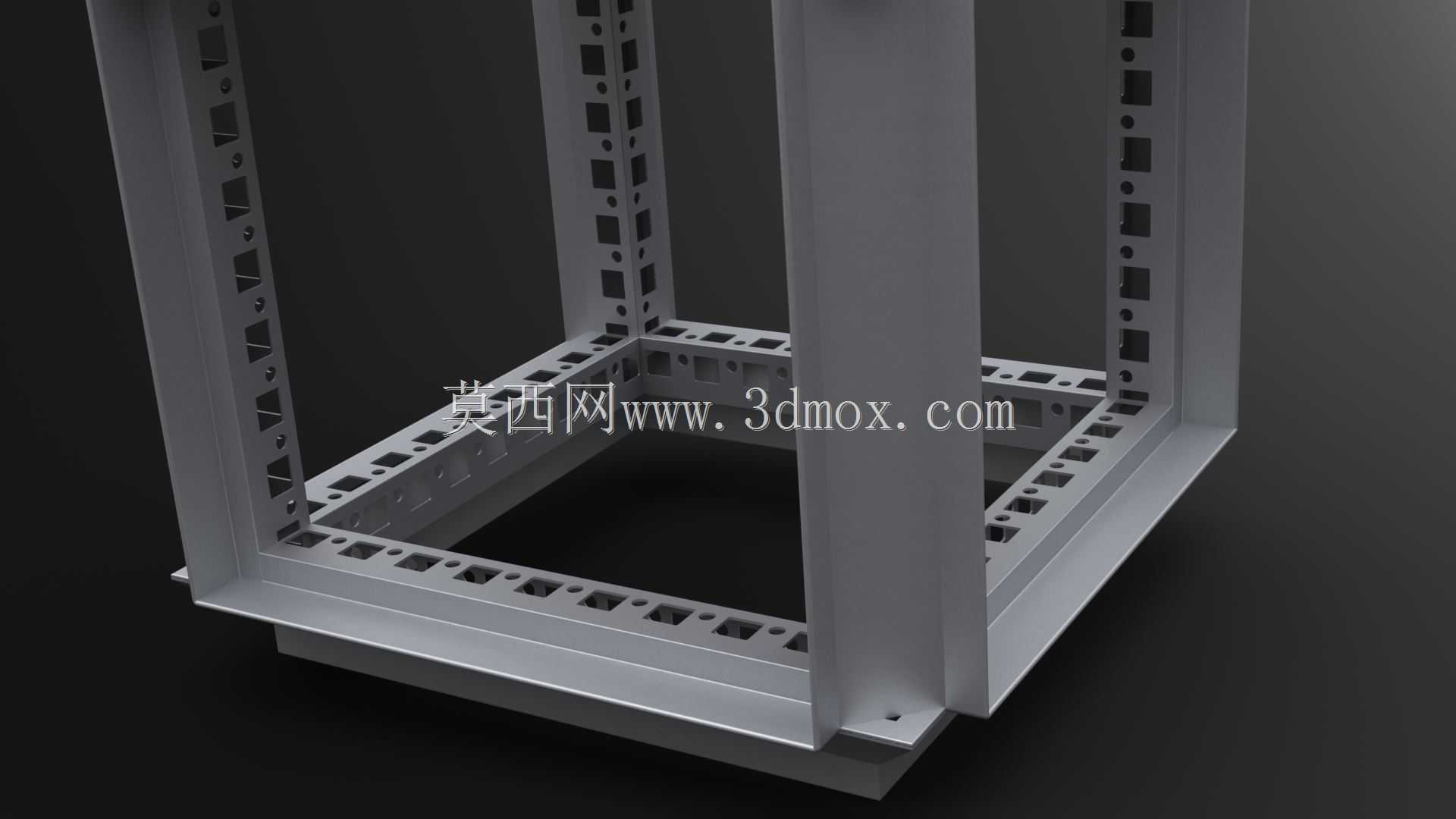

该结构为工业机柜的核心承载框架，采用威图标准型材搭配折弯件组装成型，广泛应用于数据中心机房、工业自动化产线控制、电力配电系统、通讯基站设备部署等场景，作为各类电气元件、服务器设备、控制模块的安装承载基体，承担防护内部器件、规整布线空间、适配现场安装环境的核心作用。框架整体采用开放式方型立柱结构设计，四根主立柱沿垂直方向布置，底部通过一体式折弯底框完成连接固定，立柱与底框的连接位置预留标准安装孔位，可通过标准紧固件完成快速拼接，无需复杂焊接工序，既保证了结构连接强度，也便于现场拆装调整与后期维护扩容。立柱沿长度方向冲压有等距排列的方孔与圆孔组合阵列，适配不同深度、高度的设备安装需求，可灵活调整内部安装层板、导轨、器件固定座的位置，无需额外打孔即可适配不同尺寸的电气元件、工控设备的安装固定，大幅提升柜体内部空间的利用率与适配性。底框采用加厚钣金折弯成型，边缘做翻边强化处理，既提升了底部的承重能力，也预留了底部进线、地脚固定、并柜连接的对应安装位，可适配地面固定、底座架空、多柜并排拼接等多种现场安装方式，底部的承重结构可满足单柜承载数百公斤设备的使用需求，不会出现框架变形、立柱偏移的问题。整体框架的设计思路遵循模块化、标准化原则，所有型材与折弯件均采用通用规格加工，不同批次的部件可实现通用互换，生产过程中可通过标准型材裁切、冲孔、折弯工序完成加工，无需开制专用模具，有效降低生产制造成本与交付周期。框架的外形尺寸遵循通用工业机柜的安装边界设计，可适配标准19英寸设备的安装规范，外部可搭配对应规格的柜门、侧板、顶板完成整柜组装，安装孔位的位置精度控制在毫米级，保证后续外装部件拼接时的缝隙均匀度与连接可靠性，框架的垂直立柱做了垂直度强化设计，即使在满载设备的情况下也不会出现立柱倾斜、层板偏移的问题，可长期在工业车间、户外机房等复杂环境下稳定使用，为内部设备提供稳定可靠的承载支撑。
