剖分式齿轮传动箱体结构设计

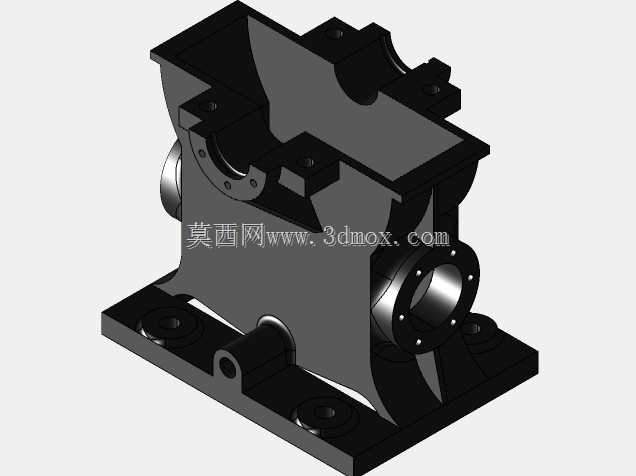

这款剖分式齿轮箱体是传动系统核心承载构件，主要应用于工业减速机、机床主轴传动、输送设备动力单元等场景，作为齿轮、轴系、轴承的安装载体，承担传动过程中的载荷承载、润滑密封、部件防护多重作用，是动力传递路径中不可或缺的基础结构件。从实际用途来看，该箱体能够为内部啮合齿轮提供封闭的运行空间，既可以储存润滑油保障齿轮啮合面的持续润滑，降低传动磨损与运行噪音，也能隔绝外部粉尘、水汽、碎屑侵入传动副，延长内部传动零件的使用寿命，同时将轴系传递的径向、轴向载荷均匀分散到安装基座，保障整套传动机构运行的稳定性。在功能特性设计上，箱体采用上下剖分的结构形式，上半部分预留轴承座安装位与观察检修开口，下半部分集成一体式安装底座，底座设置多组沉头安装孔，可直接通过螺栓固定在设备机架上，安装定位便捷；箱体侧壁开设轴伸端通孔，孔位周边设计法兰安装面与螺栓孔位，用于安装端盖与密封件，保障轴伸位置的密封性能，避免润滑油渗漏；箱体内部预留充足的齿轮运转空间，同时设置加强筋结构，在不额外增加箱体壁厚的前提下提升整体结构刚度，降低重载运行下的结构形变。设计思路层面，这款箱体优先兼顾结构强度与装配便利性，剖分式结构无需拆解整套轴系即可完成内部齿轮、轴承的检修更换，大幅降低后期维护成本；安装底座的孔位布局参考通用传动设备的安装尺寸标准，可适配多数常规功率等级的齿轮传动组件，具备较强的通用性；外壁的凸台结构既作为轴承座的定位支撑，也可作为箱体起吊、附件安装的受力点，细节设计贴合实际生产装配需求。外形尺寸与安装边界方面，箱体整体采用方正的落地式结构，底座长宽尺寸适配常规设备机架的安装间距，轴伸端中心高符合通用传动组件的安装高度标准，箱体总高度预留足够的润滑油储存空间，同时不会过度占用设备内部的竖向安装空间，各安装孔位的位置公差经过合理设计，可保障内部轴系装配后的同轴度要求，避免出现齿轮偏载、轴承异常磨损的问题。
