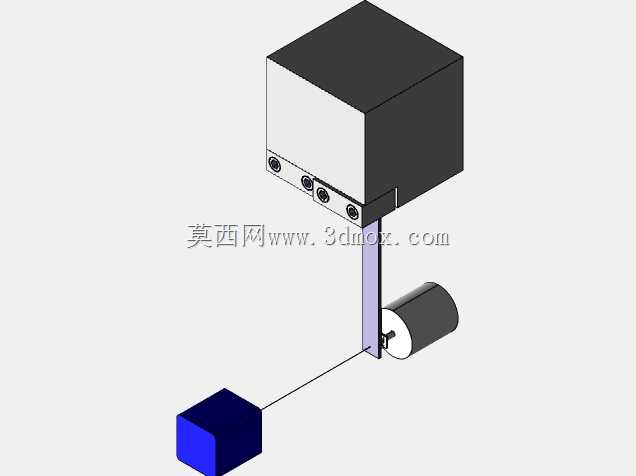

悬臂式振动特性测试实验装置

该振动实验装置主要面向高校力学实验室、工业材料性能检测场景设计，核心用于完成悬臂结构的振动固有频率测试、阻尼系数测定、受迫振动响应规律验证等系列力学实验，也可用于小型零部件的抗振性能筛查、隔振结构效果验证等实际工业测试环节，覆盖材料力学、结构动力学相关的教学演示与基础科研测试需求。装置整体采用模块化布局设计，上部为方形安装基座，作为整个实验系统的固定承载端，基座侧面预留多组安装孔位，可根据测试需求更换不同规格的悬臂试件夹装结构，适配不同厚度、不同材质的片状悬臂试件安装，夹装端采用多点螺栓压紧结构，保证试件装夹后的刚性约束效果，避免装夹间隙带来的测试数据误差。装置中部为垂直布置的悬臂试件安装位，试件下端连接质量块作为自由端负载，可通过更换不同质量的配重块调整自由端负载参数，匹配不同的实验变量需求。装置侧部配套的激振组件通过柔性传动件与悬臂试件中段连接，可输出稳定的可控激振力，模拟不同频率、不同幅值的外部振动激励，配合外接的振动传感器即可采集试件在不同激励下的振动响应数据。从安装边界来看，上部基座可直接固定在标准实验工作台台面，整体占用空间紧凑，不需要额外的大型安装基础，激振组件与基座采用分体式连接布局，既保证激振力的稳定传递，也避免激振源自身振动传递到基座影响测试精度。设计过程中充分考虑了教学实验的操作便捷性，各部件的连接位置都预留了充足的操作空间，试件装夹、配重更换、激振位置调整都可徒手完成，不需要复杂的专用工具，同时整体结构外露无封闭遮挡，可直观展示悬臂振动的完整过程，方便实验过程中观察振动形态、记录振型变化。装置的各功能部件边界清晰，基座、夹装端、悬臂试件、自由端配重、激振组件各自独立，可根据不同的实验方案灵活组合调整，既可以完成基础的悬臂自由振动实验，也可拓展完成多自由度振动、隔振效果测试等拓展实验项目，适配不同层次的力学实验教学需求。
