1比10比例燃油动力遥控平跑车架设计

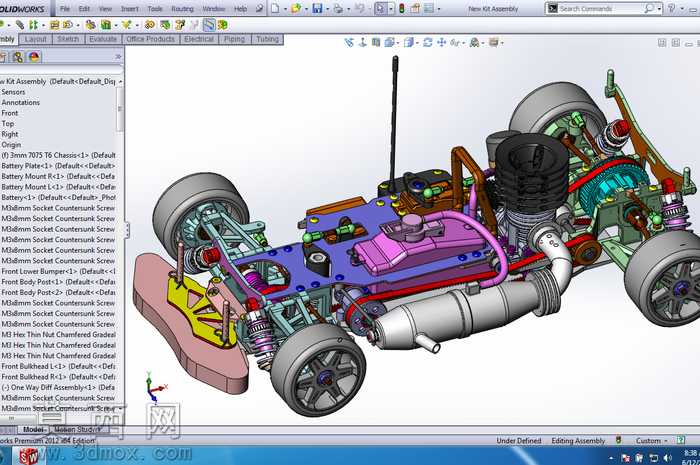

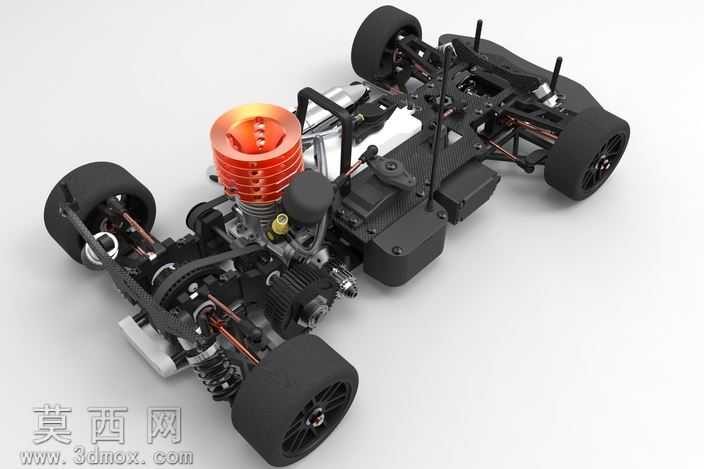

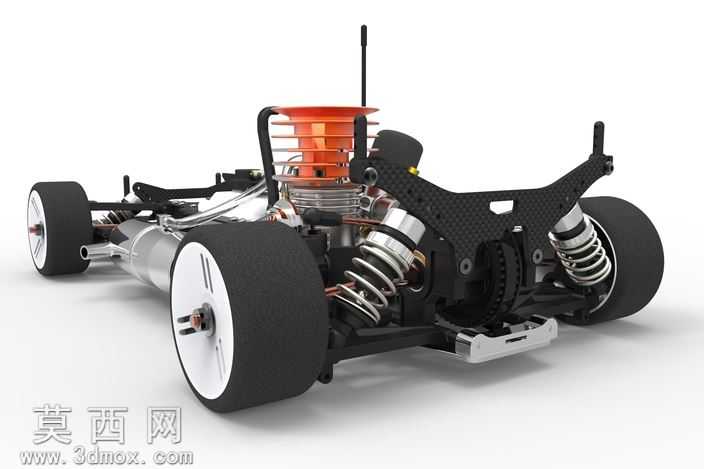

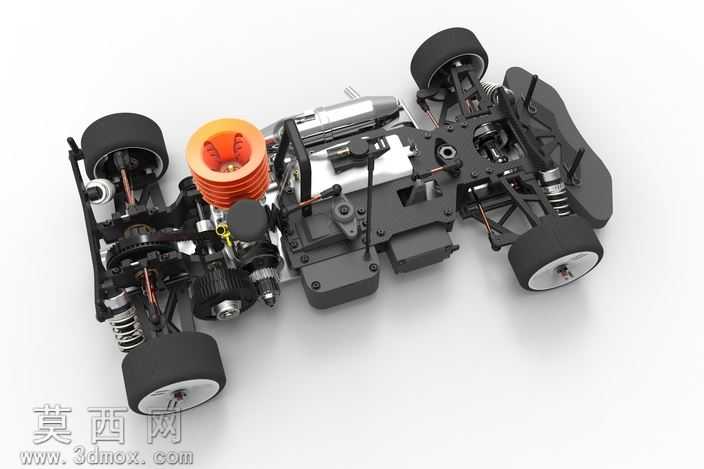

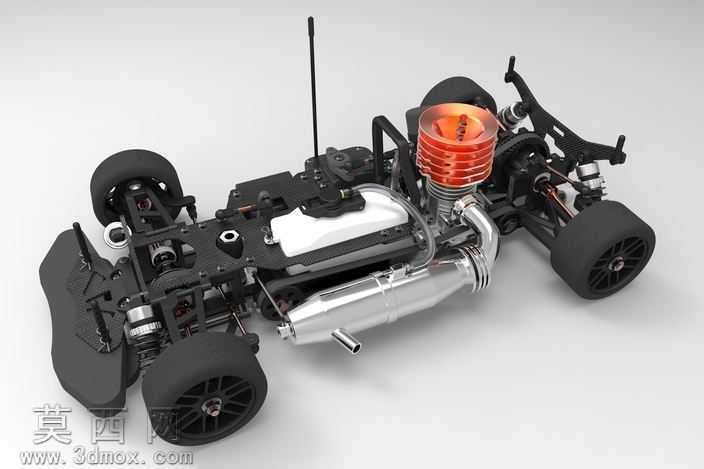

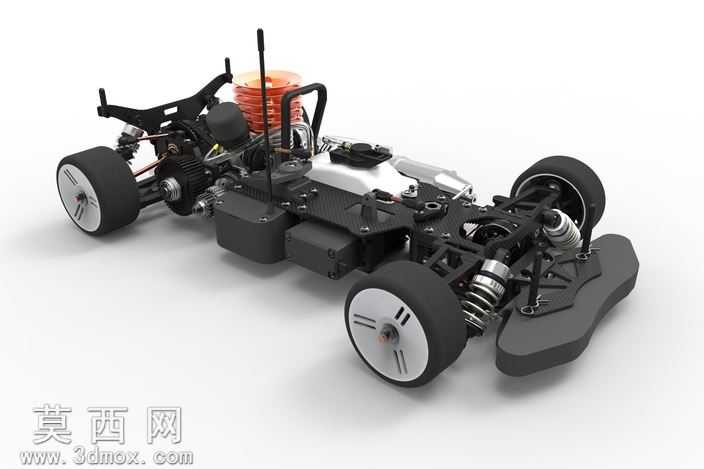

本作品为1:10比例硝基燃油动力RC平跑车架的三维建模设计成果，建模过程严格遵循真实油动遥控车的机械传动逻辑与结构比例，完整还原了专业级RC平跑车的核心机械构造。建模阶段先以车架主底盘为基准定位件，依次搭建前后双叉臂独立悬架系统，对悬架摆臂、转向杯、避震安装位、可调拉杆的铰接位置做了精准的尺寸约束，保证悬架上下行程的活动范围符合真实遥控车的运动逻辑，避免出现结构干涉问题。动力系统部分完整复刻了单缸硝基发动机的安装结构，包含散热缸头、化油器组件、排气弯管与谐振消音器的完整管路布局，还原了发动机与底盘的固定座、减震缓冲胶垫的细节结构，同时对传动系统的中央传动轴、前后差速器、轮轴传动接杯、刹车碟组件做了分件建模，清晰呈现动力从发动机输出到四轮的完整传递路径。转向系统部分还原了舵机安装位、转向拉杆组、舵机保护结构的布局，清晰展示转向动作的联动逻辑。材质与渲染阶段，针对不同部件做了精准的材质区分：主底盘采用碳纤维纹理的复合材质表现，金属传动部件、排气系统采用抛光金属与磨砂金属的差异化质感，发动机散热缸头采用阳极氧化橙红色金属材质，轮胎采用哑光黑色橡胶材质搭配亮面电镀轮毂，避震器筒身采用亮银色金属材质搭配黑色塑料调节环，走线部分采用半哑光黑色塑料材质，车壳柱、天线等细节部件采用硬质工程塑料质感。渲染时采用柔和的影棚布光，通过多角度光源突出金属部件的反光层次与碳纤维底盘的纹理质感，阴影过渡柔和自然，完整呈现车架各部件的装配关系与细节特征。设计过程中优先保证各机械部件的装配合理性，所有铰接位置预留了合理的活动间隙，既还原了真实RC车架的机械美感，也清晰展示了油动遥控车的内部结构逻辑，可作为RC模型结构认知、改装参考的三维可视化素材。
