带键槽法兰式不锈钢轴座结构设计

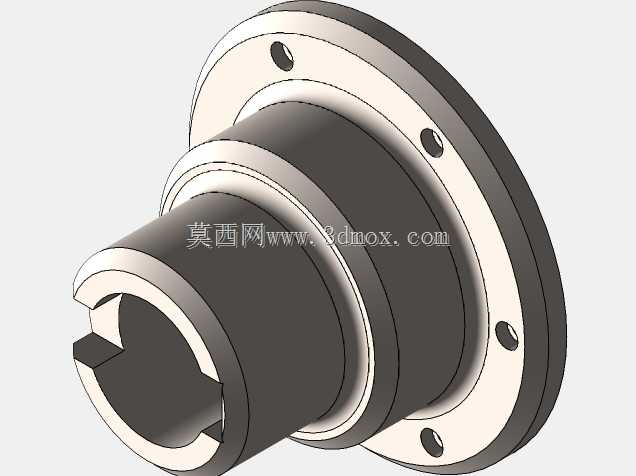

该款不锈钢法兰式轴座是机械传动系统中常见的轴系支撑定位部件，主要应用于食品加工输送线、医药包装设备、化工流体输送装置以及户外露天作业的轻工机械当中，这类场景往往对部件的防锈耐腐蚀能力有较高要求，不锈钢材质的选用可以有效避免潮湿、弱腐蚀介质接触带来的锈蚀问题，延长部件在复杂工况下的服役寿命，减少设备运维更换的频次。从实际功能来看，该部件一端为带内孔的轴套结构，内孔开设的通长键槽可以与配套传动轴的外键配合，实现扭矩的稳定传递，避免轴与座体之间出现相对转动打滑的问题，同时轴套段可以为传动轴提供径向的支撑约束，保证轴运转过程中的同轴度，降低轴端的径向跳动量。另一端的圆形法兰盘均匀分布了多个安装通孔，安装时可以通过螺栓将整个轴座固定在设备的墙板或者安装基座上，法兰盘与轴套段的同轴度设计直接决定了传动轴的安装精度，设计过程中需要严格控制法兰端面与轴套内孔的垂直度公差，避免安装后轴系出现偏载，加剧轴承或者轴面的磨损。设计思路上，整体采用一体化的台阶式结构，没有多余的拼接焊缝，既保证了整体结构的刚性，也避免了拼接缝隙残留介质带来的腐蚀隐患，轴套的内孔长度经过合理匹配，能够为传动轴提供足够的支撑跨度，避免支撑跨距过小导致轴端受力时弯矩过大出现变形，法兰盘的厚度根据安装螺栓的规格以及受力载荷做了对应优化，既保证螺栓锁紧时法兰不会出现形变，也尽可能控制了整体的重量，减少材料的不必要消耗。外形尺寸方面，法兰盘的外径根据安装空间的边界做了适配，均匀分布的安装孔孔位符合通用的安装孔距标准，可以直接适配多数常规设备的安装位，不需要额外对安装基座进行二次打孔改造，轴套段的外径根据内孔的受力需求做了壁厚设计，保证承受额定扭矩和径向载荷时不会出现开裂变形，轴端的开口结构也方便传动轴的快速装入，装配时不需要从轴的端部整体穿入，可以从侧方完成轴与键槽的对位装配，大幅提升了设备组装和后期维护的拆装效率。
