带安装法兰边的嵌入式密封防护盒结构

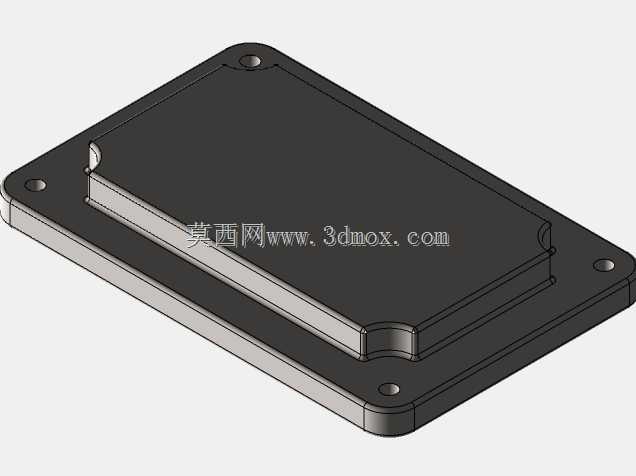

这款嵌入式密封防护盒主要面向工业现场电子模块、小型传感单元、低压接线组件的封装防护场景，可广泛应用在户外工控设备、车间生产线传感节点、小型车载电控单元的安装布局中，能够为内部脆弱的电子元器件提供可靠的物理防护与基础密封阻隔，避免生产环境中的粉尘、切削液飞溅、轻微外力磕碰对内部元件造成损伤。从实际用途来看，该结构既可以作为独立的元件防护外壳直接嵌入设备预留的安装槽位，也可以配合外部设备的面板开孔，实现嵌入式齐平安装，让设备外表面保持整洁平整，减少积灰死角。在功能特性设计上，盒体采用上下叠合的分层结构，下层为带安装孔的法兰底座，底座边缘做了圆角过渡处理，避免安装时锐边划伤操作人员，四个角位预留的沉头安装孔可以让固定螺丝完全沉入孔位，不会突出底座表面影响安装贴合度；上层为内凹的盒体容腔，容腔边缘做了加厚的止口结构，配合盒盖安装后可以形成弯折的密封路径，即使不额外加装密封胶条，也能阻挡大部分大颗粒粉尘与飞溅的液滴进入容腔内部，容腔的边角全部做了圆弧过渡，既可以减少注塑或机加工时的应力集中问题，也能避免内部元件安装时被锐边划伤线材绝缘层。设计思路上，整体优先考虑安装便捷性与空间利用率，法兰底座的外延尺寸大于盒体容腔尺寸，安装时可以直接搭在设备面板的开孔边缘，不需要额外设计复杂的固定支架，降低配套设备的结构设计难度；容腔内部预留了平整的安装平面，可以直接通过胶粘或者小螺丝固定PCB板、小型接线端子等元件，容腔深度经过适配设计，能够容纳常规厚度的电路板与板接插件，不会出现盒盖压合后触碰元件引脚的问题。外形尺寸与安装边界方面，整体为矩形结构，法兰底座的长宽尺寸大于内部容腔，四个安装孔的孔位对称分布，适配行业内通用的孔距安装标准，安装时只需要在配套面板上开出略小于法兰底座、略大于盒体容腔的矩形开孔，将盒体嵌入后从正面拧入固定螺丝即可完成安装，底座与面板贴合的平面做了平整度处理，安装后不会出现明显缝隙，盒体整体厚度较薄，不会过多占用设备内部的纵深空间，适合在空间紧凑的小型工控设备内部使用。
