对夹式圆管固定连接抱箍结构设计

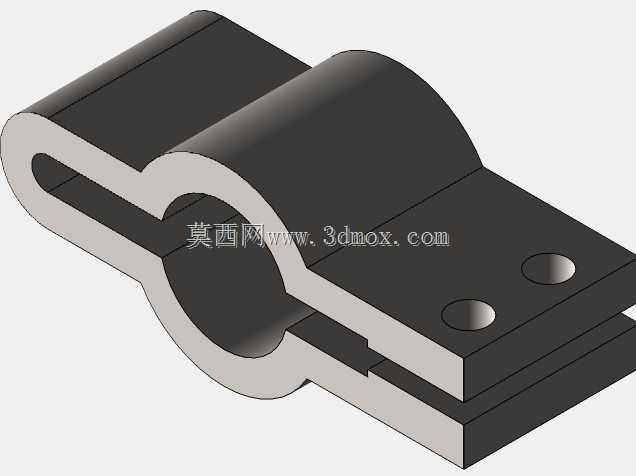

这款对夹式抱箍是工业管路系统、轻型机架搭建场景中极为常用的紧固连接件，主要承担圆形管件与安装基面的刚性固定、同规格管件的对接锁紧功能，在自动化生产线气路排布、小型设备机架杆件固定、户外管线架设等场景中应用广泛，能够替代传统焊接固定方式，大幅降低现场安装的作业难度，同时保留管路拆装调整的便利性，适配表面无螺纹的光面圆管安装需求。从功能特性来看，该抱箍采用单侧开口的对夹锁紧结构，主体为一体化弯折成型的夹体结构，一端设置带两个安装孔的平直连接翼板，另一端为闭合式环形夹持腔，开口侧的缝隙结构为锁紧过程提供形变余量，当翼板通过紧固件锁紧时，环形腔的内径会随夹紧力均匀收缩，紧密包裹住穿入腔内的圆管外壁，依靠接触面的静摩擦力实现管件的轴向与径向固定，不会对管件表面造成压伤或结构性破坏，适配金属、硬质塑料等多种材质的圆管固定需求。设计过程中重点考量了安装便捷性与夹持可靠性的平衡，环形夹持腔的内径按照常用标准圆管的外径尺寸做适配设计，腔体内壁做平滑过渡处理，不存在应力集中的尖锐棱角，避免长期受震动载荷时出现夹体开裂的问题；平直翼板上的两个安装孔采用对称排布设计，既可以穿入螺栓实现两个夹体翼板的对锁，完成两根平行圆管的对接固定，也可以穿过紧固件将夹体直接固定在设备基面、墙面等安装载体上，实现单根圆管的悬臂式固定。从安装边界来看，夹体整体采用扁平式结构设计，环形腔的轴向宽度与翼板的长度比例经过优化，安装后不会占用过多的径向空间，能够适配狭窄安装空间内的管路排布需求；翼板上的安装孔孔径适配常用规格的标准螺栓，安装时无需额外定制紧固件，现场作业时仅需常规扳手即可完成锁紧操作，对安装人员的技能要求较低。夹体的开口缝隙宽度经过精准计算，既保证未锁紧状态下可以轻松将圆管卡入夹持腔内，也能在螺栓完全锁紧时让缝隙完全闭合，保证夹持力均匀分布在整个环形接触面上，即使在长期受震动、轻微冲击的工况下，也不会出现管件松动滑移的问题，同时夹体的弯折部位做了圆弧过渡处理，避免应力集中导致的金属疲劳断裂，提升产品的长期使用寿命。
