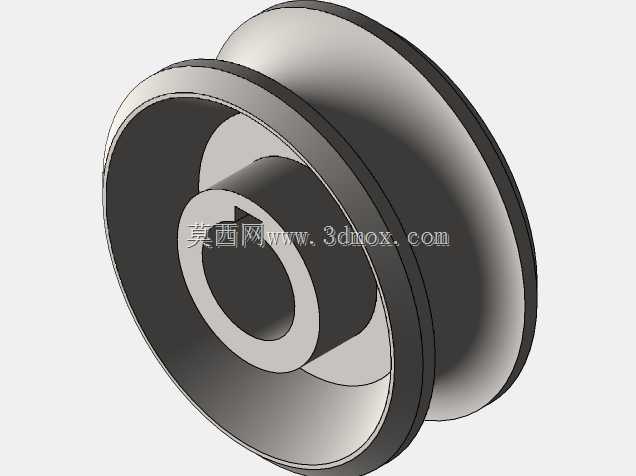

带键槽安装结构的V型槽导向滑轮

这款V型槽导向滑轮是机械传动与导向系统中的核心基础零件，主要应用于各类需要绳索、钢带类柔性件做定向滑动传动的场景，常见于小型起重设备、自动化生产线物料输送机构、门窗启闭传动结构、健身器材阻力传导系统以及轻工机械的张紧导向工位，能够在传动过程中为柔性牵引件提供精准的运行轨迹约束，避免牵引件在往复运动过程中出现跑偏、脱槽的问题，同时降低牵引件与支撑结构之间的滑动摩擦损耗，延长整套牵引传动机构的使用寿命。从功能特性来看，这款滑轮采用V型截面的轮槽设计，槽面做了平滑过渡处理，能够适配不同直径的圆形牵引绳以及薄型平钢带，轮槽的倾斜角度经过优化，既可以保证牵引件在槽内的居中自定位效果，又能减少牵引件与轮槽侧壁的接触压强，避免牵引件在长期受压过程中出现过度磨损。滑轮的中心设计了带键槽的安装轴孔，键槽结构能够实现滑轮与传动轴之间的周向固定，传递稳定的扭矩，避免滑轮在高速转动或者承受较大牵引负载时与传动轴之间出现相对打滑的问题，轴孔与轮毂之间做了加厚的加强结构，能够提升轮毂部位的结构强度，承受牵引过程中产生的径向载荷，避免轮毂在长期交变载荷作用下出现开裂变形的问题。在设计思路上，这款滑轮采用了等强度的结构设计思路，轮缘部位根据轮槽的受力分布做了厚度优化，在保证轮缘抗挤压强度的前提下尽可能减少了非受力区域的材料冗余，有效降低了滑轮自身的转动惯量，让滑轮在启停过程中的响应更加灵敏，减少传动过程中的动力损耗。轮辐部分采用了空心凹腔的结构设计，既能够减轻滑轮整体的重量，又可以保证轮体的整体结构刚度，避免滑轮在高速转动过程中出现径向跳动的问题。从安装边界来看，这款滑轮的轴向安装尺寸紧凑，轮毂的轴向长度经过匹配设计，能够适配常规的悬臂安装轴以及双支撑安装轴结构，安装时只需要将滑轮通过键连接固定在传动轴上，轴向通过轴端挡圈或者锁紧螺母进行限位即可完成装配，不需要额外设计复杂的安装固定结构，能够适配多数现有传动机构的安装空间要求，不需要对原有设备的安装位做大规模改造就可以直接替换使用。轮体的外圆与中心轴孔保持了较高的同轴度，转动过程中轮槽的径向跳动量控制在极小范围内，能够保证牵引件在运行过程中保持稳定的张紧力，不会因为滑轮的跳动导致牵引件出现张力波动，提升整套传动机构运行的平稳性。
