树莓派3B适配蓝色防护外壳结构设计

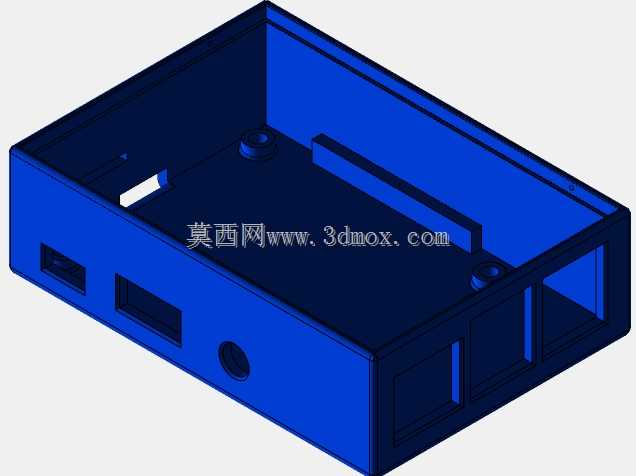

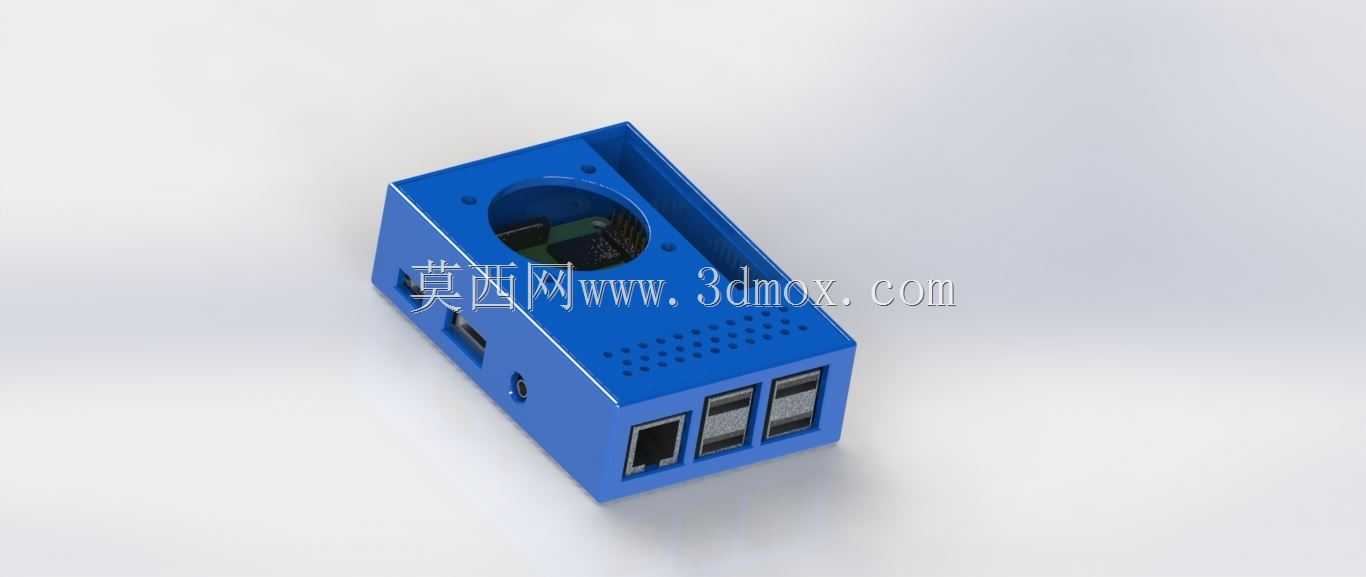

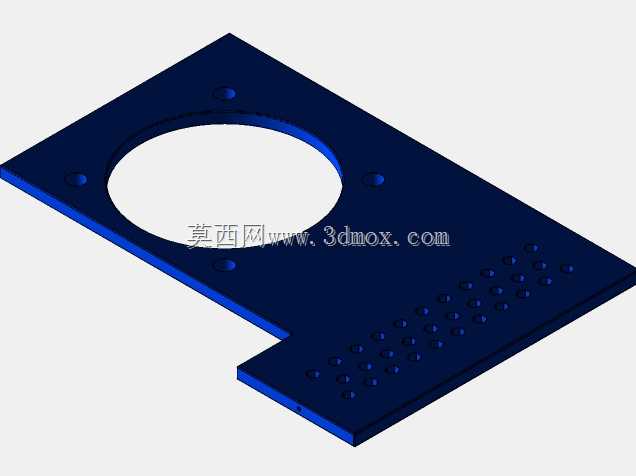

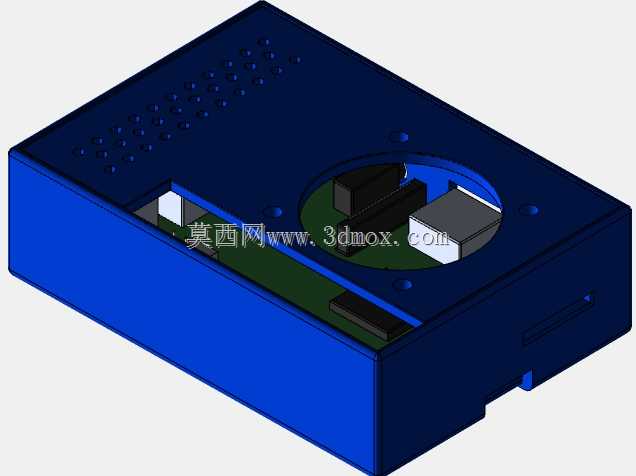

这款蓝色壳体是专为树莓派3B单板计算机设计的适配防护结构，主要面向嵌入式开发、小型智能硬件部署、创客项目落地等应用场景，能够在桌面测试、设备内嵌、工业现场简易部署等环境中为核心主控板提供物理防护，避免电路板直接暴露在外受到灰尘侵袭、外力磕碰、接线误触等问题的干扰。从实际使用需求出发，这款壳体在设计阶段充分考虑了单板计算机的日常使用痛点：顶部预留的圆形开孔专门适配40x40mm规格的散热风扇安装位，能够直接搭配常规小型轴流风扇为板载主控芯片、内存颗粒等发热元件提供主动散热风道，避免高负载运行时出现过热降频的问题；壳体侧面精准对应树莓派3B的所有外接接口位置预留了开孔，包含USB接口、以太网接口、电源接口、HDMI输出接口的对应避让位，安装完成后所有外接接口都可以正常插拔使用，不需要额外拆卸壳体就能完成外设连接、调试操作。壳体侧面还设计了阵列式的通风小孔，在搭配顶部风扇时可以形成完整的空气流通路径，进一步提升散热效率，同时这些小孔也不会影响壳体整体的结构强度。在安装结构设计上，这款壳体采用上下扣合加螺丝固定的组合方式，配套使用标准M3规格的螺栓与螺母就可以完成整体组装，不需要定制特殊规格的紧固件，普通用户也可以快速完成主板的装入与固定；壳体在对应树莓派GPIO排针的位置做了专门的避让设计，用户不需要拆卸外壳就可以直接外接扩展板、杜邦线等组件，方便进行各类传感器、执行器的连接调试，完全满足开发阶段频繁接线的使用需求。外形尺寸上，这款壳体完全贴合树莓派3B主板的轮廓边界，整体长宽尺寸仅比主板大出壳体壁厚的余量，不会占用过多的安装空间，既可以直接放置在桌面使用，也可以嵌入到小型智能设备的内部作为主控防护结构，适配各类小型物联网终端、智能小车、桌面控制装置的组装需求。壳体整体采用方正的造型设计，边角做了轻微的圆角过渡，既避免了锐边划伤的问题，也让整体外观更加简洁规整，蓝色的壳体配色也便于在多设备部署场景中快速识别主控单元。
