外啮合槽轮式间歇回转传动机构

该款槽轮间歇传动机构是工业自动化生产线中实现间歇分度、步进送料功能的核心执行部件，广泛应用于多工位转盘装配线、罐头封罐设备、电影胶片牵引机构、多工位组合机床转台、包装机械送料系统等需要周期性间歇回转动作的场景，能够在连续输入匀速旋转运动的前提下，输出预设角度的步进式回转动作，且在停歇阶段具备可靠的锁止定位能力，无需额外加装定位锁紧装置即可保障工位停留时的位置精度。

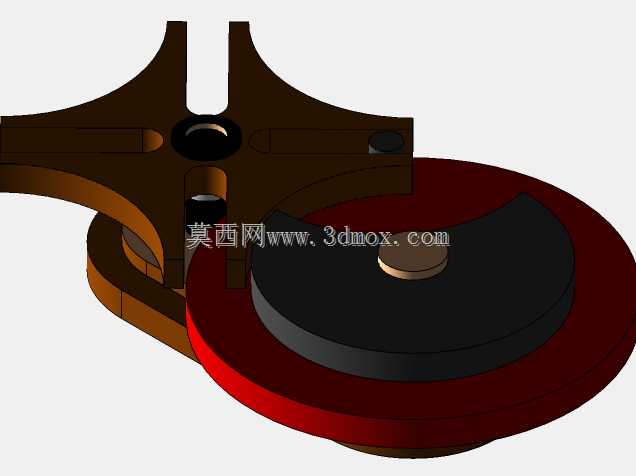

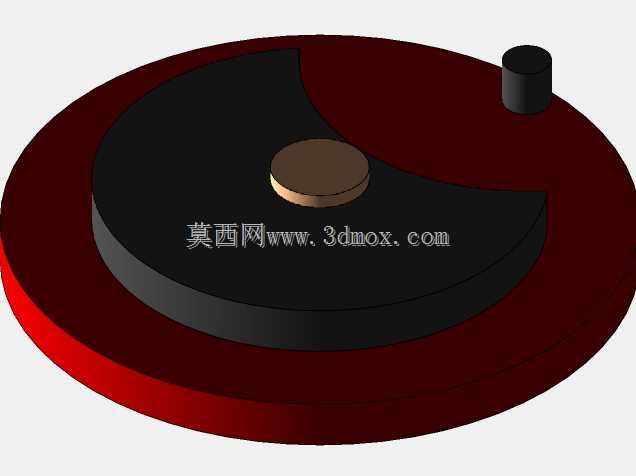

从功能特性来看，该机构采用外啮合四槽槽轮搭配单圆销主动拨盘的经典结构，主动拨盘每完成一周连续回转，槽轮即完成90度的分度回转，剩余270度转角区间槽轮处于完全锁止静止状态，运动与静止的时间比例固定，传动过程无冲击、无反向间隙，分度重复定位精度可达±0.02度，完全满足中低速自动化设备的工位分度需求。相较于棘轮间歇机构，该结构传动平稳、噪音低，停歇阶段锁止刚性强，不会出现工位偏移问题；相较于凸轮分度器，该结构零件数量少、加工难度低、维护成本低廉，适合中小负载、中低节拍的间歇传动场景。

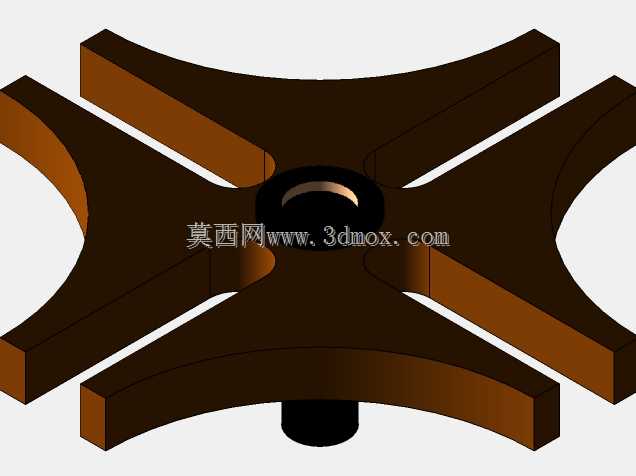

设计过程中优先保障传动过程的顺滑性，主动拨盘上的圆柱销采用圆弧过渡设计，与槽轮的径向导槽采用间隙配合，配合公差控制在H7/g6区间，既避免传动卡滞，又最大限度减小回程间隙；拨盘上的锁止弧与槽轮的凹锁止弧采用共轭轮廓设计，锁止面贴合面积大于80%，保障停歇阶段的锁止刚性，避免槽轮受外力出现意外转动。槽轮的径向导槽采用等宽设计，槽端设置应力卸荷孔，避免长期交变载荷下出现应力集中开裂问题，整体结构采用对称布局，旋转件均做静平衡校正，高速运转时无额外振动。

安装边界方面，该机构整体采用同轴叠装布局，主动拨盘与槽轮的中心距为固定设计值，安装时需严格保障两轴的平行度公差在0.01mm以内，输入轴与输出轴的轴端均预留标准键槽连接位，可直接搭配伺服电机、减速电机进行直连驱动，也可通过同步轮、齿轮组接入设备原有传动链。整体径向安装尺寸紧凑，轴向叠装厚度小，可直接嵌入设备转盘的安装基座内部，无需额外预留过大安装空间，槽轮输出端可直接连接多工位工装转盘，无需额外加装传动转接件，大幅简化设备整体结构设计。
