FRC赛事Victor/SPX电调垂直固定支撑结构

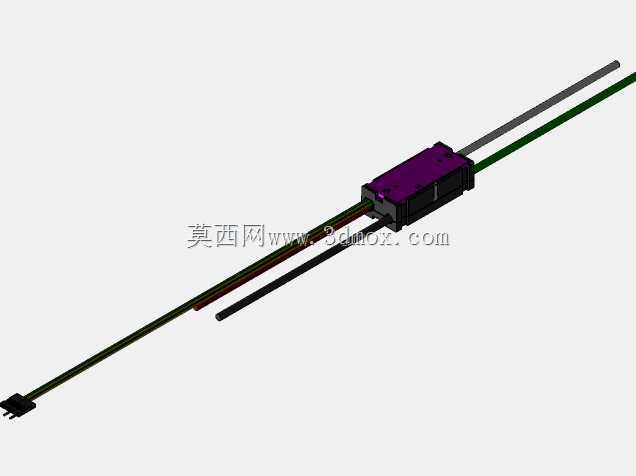

　　在FRC机器人竞赛的电控系统搭建环节，Victor与Victor SPX系列H桥电调是驱动直流电机完成动作输出的核心功率部件，这类电调的安装固定方式直接影响整机布线规整度、后期维护效率以及赛事运行中的抗振可靠性。日常备赛过程中，不少参赛队会遇到电调平铺安装占用基板空间过大、多组接线交叉缠绕干扰检修、振动环境下电调移位导致接线端子松脱的问题，这款垂直支撑结构正是针对这类赛场实际痛点设计的可打印安装固定件。

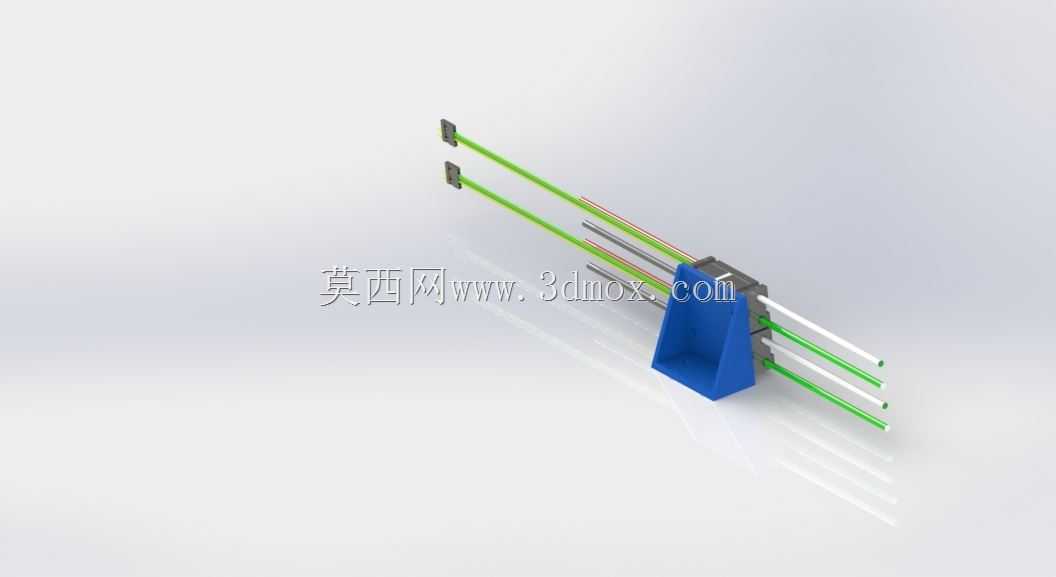

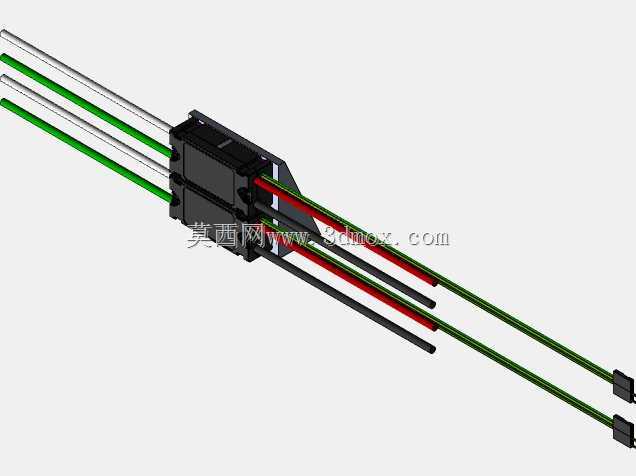

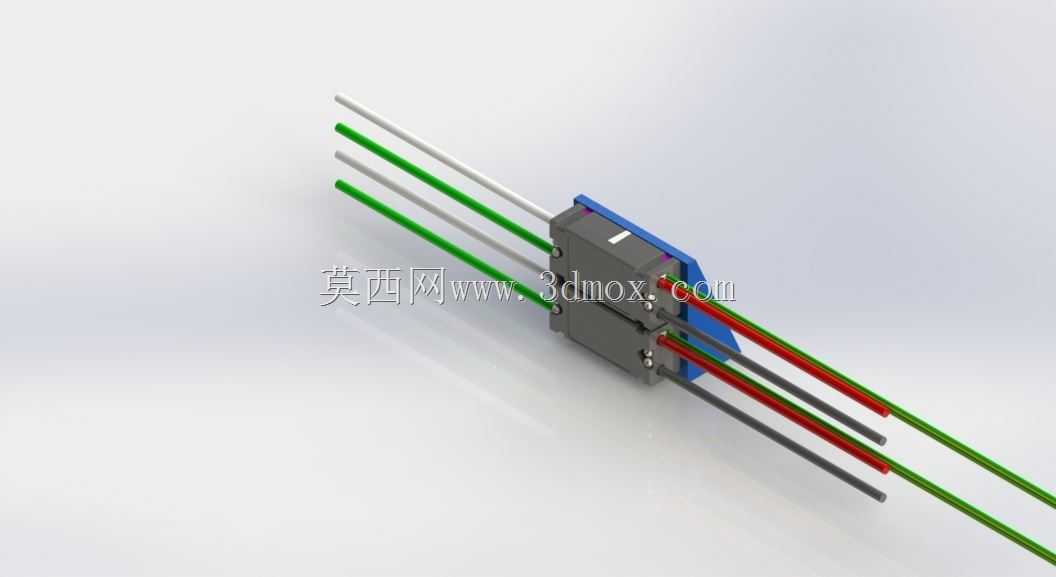

　　从实际使用场景来看，该支撑件可同时容纳一叠两个Victor或Victor SPX系列H桥电调，采用垂直立装的布局方式，相比传统平铺安装能节省60%以上的电控基板平面安装空间，给其他电控元件、布线走线预留出更充足的排布余量。支撑结构的主体采用卡槽式限位设计，电调嵌入卡槽后可通过侧向的螺栓孔位穿入螺栓锁紧，也可采用竞赛场景中常用的尼龙扎带穿过预留的扎带槽完成捆扎固定，两种固定方式均能满足FRC赛事高强度对抗下的抗振要求，避免机器人在冲撞、急停、快速变向过程中电调出现移位、脱落的问题。

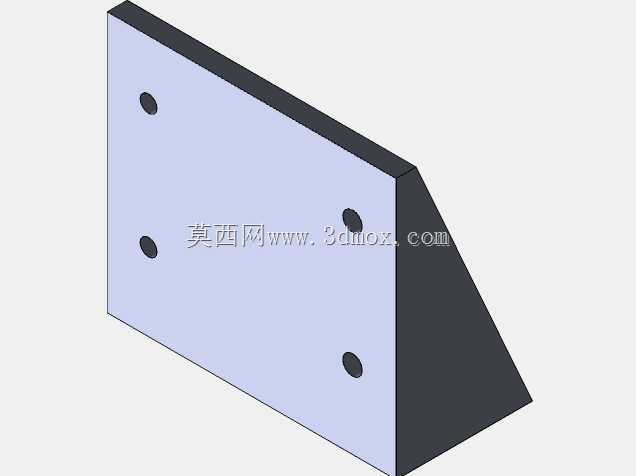

　　结构底部设计有带安装孔的固定底座，底座的孔位间距匹配FRC机器人常用的铝型材安装槽标准，可直接通过T型螺栓将整个支撑组件固定在机器人框架的铝型材上，也可根据安装位置的实际需求，将底座固定在定制的电控安装板、碳纤维护板上，安装边界的适配性较强。支撑件在对应电调接线端的位置做了避空开槽处理，不会遮挡电调的电源输入线、电机输出线以及信号控制线的接插位置，垂直安装的布局还能让各组接线顺着支撑侧面向下或向侧方规整排布，避免多组动力线交叉堆叠带来的信号干扰、接线磨损问题，同时也方便参赛队员在赛事间隙快速排查接线故障、更换损坏的电调部件。

　　从设计思路上看，这款支撑件没有采用多余的冗余结构，整体壁厚控制在满足3D打印强度要求的合理区间，既不会因为壁厚过薄导致抗冲击强度不足，也不会因为壁厚过大增加不必要的打印耗材消耗与整机重量。卡槽的内尺寸匹配Victor与Victor SPX电调的实际外形公差，嵌入后不会出现旷量晃动，同时也不会因为过盈量过大导致电调拆装困难。侧向的固定孔位做了沉头处理，螺栓锁紧后螺头不会突出支撑表面，避免剐蹭周边的接线或其他元件。底座与主体支撑部分采用加强筋过渡连接，在机器人受到侧向冲击时，应力会顺着加强筋分散到底座安装面，避免支撑根部出现断裂问题。

　　在实际赛事应用中，这类垂直支撑结构不仅可以用在机器人的主电控舱内固定动力电调，也可以根据布线需求安装在机器人的悬臂、升降机构等靠近电机的位置，缩短电机动力线的走线长度，减少线路压降带来的功率损耗。相比市面上通用的电调固定座，这款结构专门针对Victor与SPX系列电调的外形做了适配，不需要额外加装缓冲垫片就能实现稳固固定，垂直排布的双电调设计也能让同组驱动的两个电调集中布置，方便统一整理接线、梳理线路走向，对于需要在短时间内完成整机组装、调试的参赛队伍来说，能大幅减少电控系统的搭建时间，降低布线出错的概率。

　　考虑到3D打印的工艺特性，结构的所有转角位置都做了圆角过渡，没有尖锐的直角结构，避免打印过程中出现应力集中导致的层间开裂问题，所有开孔的尺寸也匹配常用的螺栓、扎带规格，不需要二次加工就能直接使用。支撑件的侧面还预留了细小的理线卡槽，可以将电调的信号控制线卡在槽内，避免信号线路被动力线路拉扯，进一步提升接线的可靠性。在日常训练的反复拆装测试中，这种结构的拆装效率远高于传统的扎带直接捆绑固定方式，电调的取出与安装都不需要拆除周边的其他部件，能有效缩短设备维护的时间成本。
