端子支撑组件机架结构设计

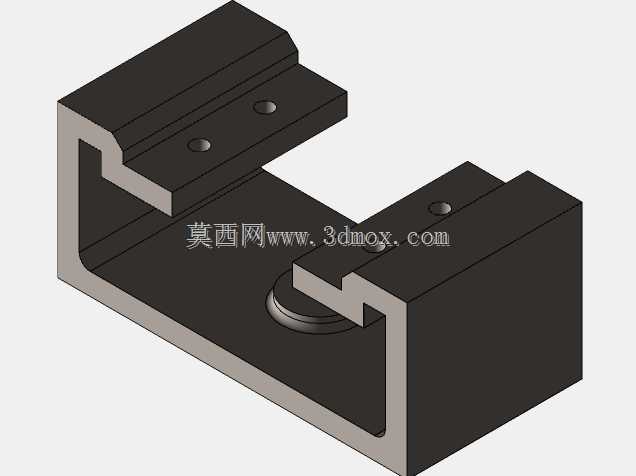

该端子支撑组件机架是电气连接工序中用于定位承托端子排的核心承载构件，主要应用于低压电气柜内部布线、线束加工工位端子压装辅助定位、小型自动化接线设备的端子承载平台等场景，能够为端子排提供稳定的安装基准，避免端子在接线、压接、长期使用过程中出现移位、形变，保障电气连接的可靠性与一致性。从功能特性来看，该机架采用双侧带安装孔的悬臂式支撑结构，两侧凸台分别设置两个定位安装孔，可通过标准紧固件快速与设备基座或者安装面板完成固定，底部的圆形定位凸台能够与端子组件的对应定位槽精准配合，实现端子组件的快速对位安装，U型的主体槽腔预留了充足的端子排布与接线操作空间，既能够对端子组件形成侧向的防护限位，也方便操作人员在槽腔内完成线束穿接、螺丝紧固等操作，不会出现结构干涉问题。在设计思路上，该机架优先考虑安装便捷性与结构刚性的平衡，主体采用等壁厚的弯折式结构，在保证整体抗形变能力的前提下尽可能精简材料用量，降低构件自重，安装孔的位置经过对称度校核，能够保证安装后机架整体受力均匀，不会出现单侧偏载导致的倾斜问题，底部的定位凸台高度经过匹配设计，既能够保证端子组件安装后的定位精度，也不会因为凸台过高导致端子组件拆卸困难。从安装边界来看，该机架整体为紧凑型块状结构，横向安装孔的孔距适配常规的电气安装面板孔位标准，纵向的槽腔宽度适配常用规格的接线端子排尺寸，整体外轮廓无尖锐外伸结构，安装后不会占用过多的设备内部空间，能够适配狭小的柜内安装环境，同时构件的所有棱边都做了倒角处理，避免安装操作过程中划伤操作人员或者线束绝缘层，长期使用过程中也不会因为应力集中出现结构开裂的问题，能够稳定承载多组端子的安装固定需求，适配不同批次端子组件的快速换装使用。
