天圆地方变径金属料斗钣金结构设计

该变径金属料斗是散料输送系统中的核心导流过渡构件，主要应用于粮食加工、建材生产、化工粉体输送、矿山物料转运等场景中，安装在上下不同口径的输送设备、储料仓、给料机之间，解决圆形出料口与矩形进料/出料端口径不匹配的衔接问题，避免物料在输送转接过程中出现卡滞、撒漏、偏流的情况，保障散状物料输送过程的顺畅连续。

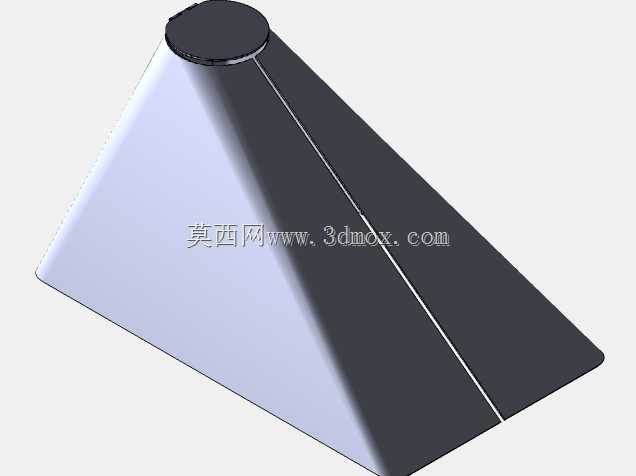

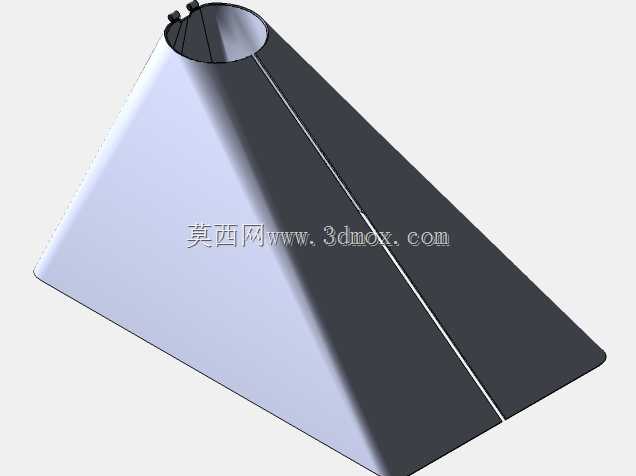

该料斗采用天圆地方的变径结构设计，上端为标准圆形接口，可直接与圆形出料的卸料器、溜管、仓底出口对接，接口边缘设置外翻边结构，对接时可加装密封胶条，通过螺栓紧固即可完成安装，无需额外制作转接法兰，降低现场安装的施工难度；下端为矩形敞口结构，可适配矩形进料的皮带输送机、振动给料机、筛分设备等，矩形端口的长边与短边比例经过优化，能够将上部集中落下的物料均匀铺开，避免物料在下游设备上出现偏载、堆料集中的问题，有效延长下游输送设备的使用寿命。

整体采用等厚金属板折弯焊接成型，钣金展开时充分考虑折弯余量与焊接收缩量，四块梯形壁板的拼接焊缝沿料斗棱线分布，焊接后打磨平整，内壁光滑无凸起，不会出现物料挂壁、积料的问题，针对流动性较差的粉体、湿粘性物料，也能保障物料依靠自重顺利滑落，无需额外加装振动装置即可完成卸料。料斗的锥面倾斜角度经过严谨计算，大于常见散料的安息角，避免物料在锥面停留堆积，同时整体高度控制在合理范围内，不会过多占用竖向安装空间，适配多数厂房内的设备层间高度要求。

设计过程中对料斗的受力情况做了充分校核，满料状态下壁板承受的物料侧压力均匀分布，圆形接口处设置的卷边结构进一步提升了上口的结构强度，避免长期受物料冲击出现接口变形，矩形端口边缘也做了折边加强处理，安装时可直接压在下游设备的进料口边框上，受力均匀稳定，长期运行不会出现焊缝开裂、结构变形的问题。该料斗可根据实际输送物料的特性选用普通碳钢、不锈钢、耐磨钢等不同材质加工，适配不同腐蚀性、磨损性的物料输送需求，整体结构简单可靠，维护成本极低，是散料输送线中不可或缺的过渡衔接部件。
