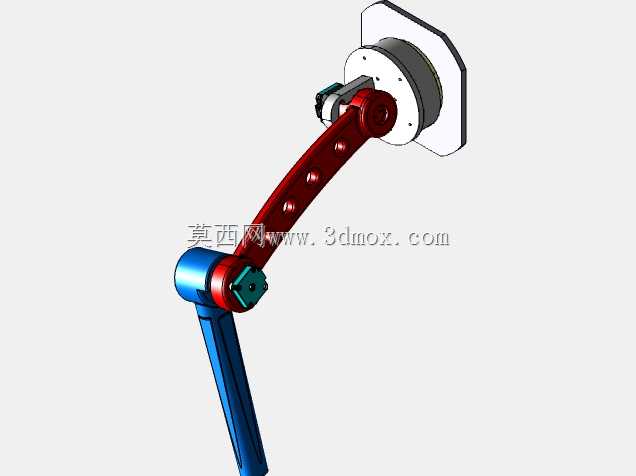

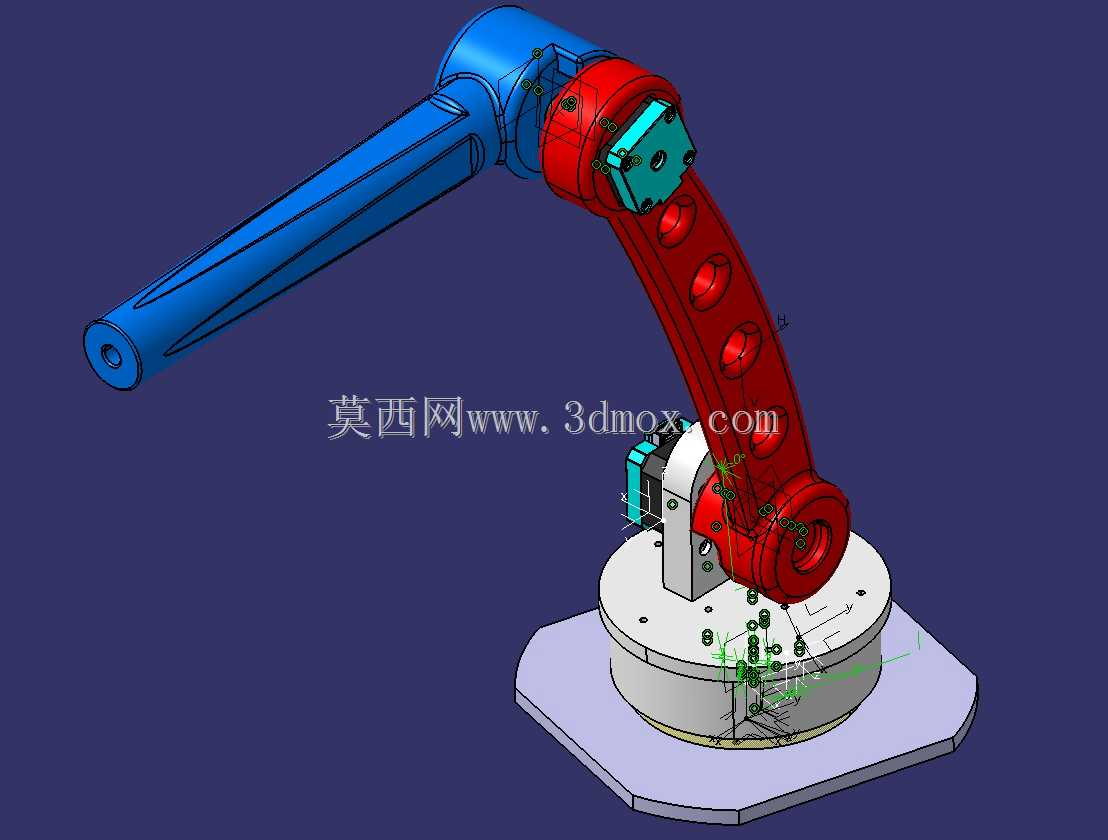

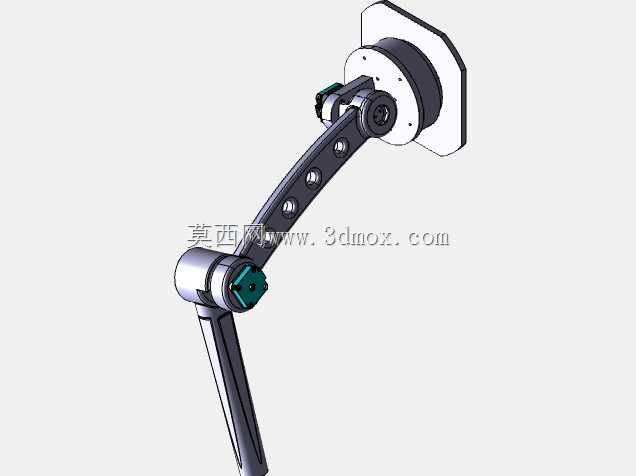

这款多关节机械臂的结构设计,核心围绕中小负载工况下的柔性作业需求展开,在3C电子装配、机床上下料、小件搬运、涂胶点胶等常见工业场景中,这类臂展的机械臂能够覆盖半径800mm左右的作业区间,适配多数工作台面的工位布局,不需要额外加装长行程直线轴即可完成单工位内的全范围动作覆盖。从结构布局来看,底座采用圆形法兰安装形式,安装面预留了均匀分布的螺栓过孔与定位销孔,能够直接固定在铸铁工作台或者铝型材机架的安装面板上,底座内部预留了伺服电机与谐波减速器的安装腔体,走线孔从底座中心贯穿,能够将动力线、编码器线从设备内部引至底部电控柜,避免外部走线在关节回转时出现拉扯、磨损的问题,底座回转关节采用交叉滚子轴承作为回转支撑,能够同时承受轴向载荷、
径向载荷与倾覆力矩,满足臂部完全伸展时的刚性要求。大臂采用箱型薄壁结构设计,在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动端的负载惯量,大臂与底座、大臂与肘部的连接关节均采用侧装式伺服电机配合谐波减速器的传动方案,电机输出轴与减速器输入端直连,省去了同步带、齿轮等中间传动环节,既减少了传动背隙,也降低了后期维护的复杂度,大臂侧面预留了气动管路与线缆的走线槽,外部采用可拆卸式盖板防护,避免作业过程中焊渣、切削液、粉尘进入管路内部造成损坏。肘部关节作为连接大臂与小臂的核心回转部件,采用了双支撑的轴承布局,小臂在肘部的驱动下能够实现正负120度以上的俯仰动作,小臂结构同样采用轻量化的异形截面设计,在关节连接位置做了局部加厚处理,
通过加强筋提升连接位置的抗扭刚性,避免高速启停时小臂出现震颤影响末端定位精度。腕部设置了三个正交布置的回转关节,能够实现末端法兰的全姿态调整,末端法兰采用标准的工业机械臂接口尺寸,能够快速适配夹爪、吸盘、焊枪、点胶阀等不同类型的末端执行器,法兰端面预留了气动快插接口与IO信号触点,不需要额外走明管即可为末端执行器提供动力与信号传输。在设计过程中,各关节的运动行程都做了硬限位与软限位的双重设计,硬限位采用聚氨酯缓冲块配合金属挡块,避免关节超程时出现刚性碰撞损坏减速器,软限位则通过伺服电机的编码器位置信号做逻辑限制,在程序层面提前减速停止。整个臂体的外形做了圆弧过渡处理,没有尖锐的外凸棱角,既能够避免作业过程中剐蹭周边设备或者操作人员,
也方便后期加装防护外罩,适配洁净车间、粉尘车间等不同作业环境的防护需求。从安装边界来看,底座安装直径控制在280mm以内,整机直立状态下的高度不超过750mm,臂体完全水平伸展时末端距离底座中心的最大距离为820mm,在工位布局时只需要预留半径900mm的无干涉空间即可满足全行程动作需求,不需要占用过大的场地面积,能够直接集成在现有自动化生产线的工位上,不需要对原有产线布局做大规模调整。各关节的驱动电机选型都经过惯量匹配计算,保证末端带载5kg的情况下,重复定位精度能够控制在正负0.05mm以内,满足精密装配、精准上下料的作业要求,关节处的密封结构采用双唇形密封圈,能够有效阻挡切削液、粉尘进入关节内部,适配机加工车间的恶劣作业环境,日常维护只需要按照周期补充润滑脂即可,不需要频繁拆解检修。
