多工位旋转斜盘传动切换机构

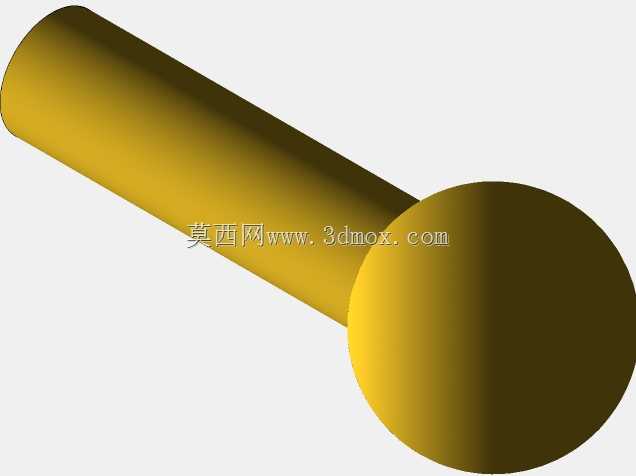

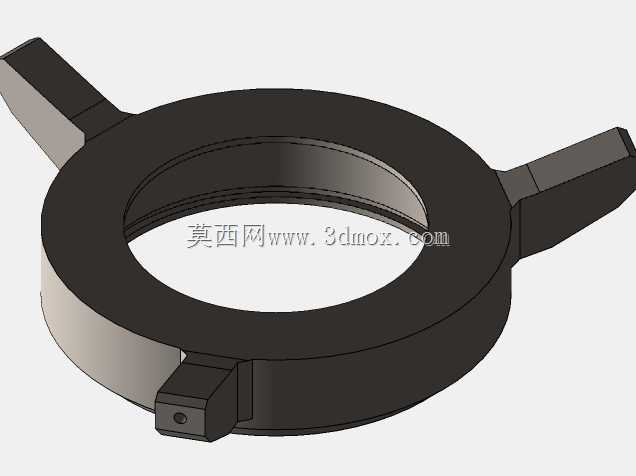

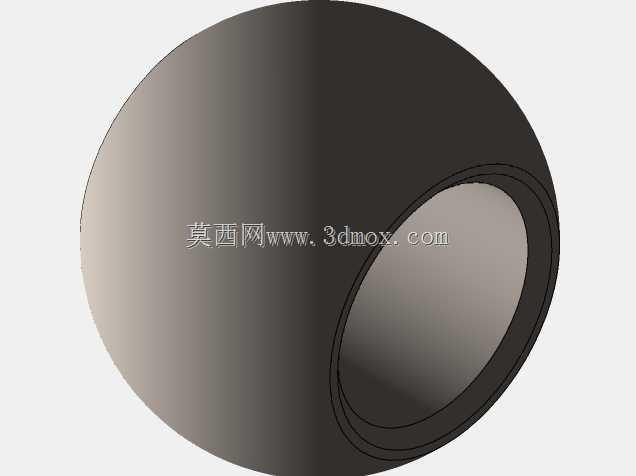

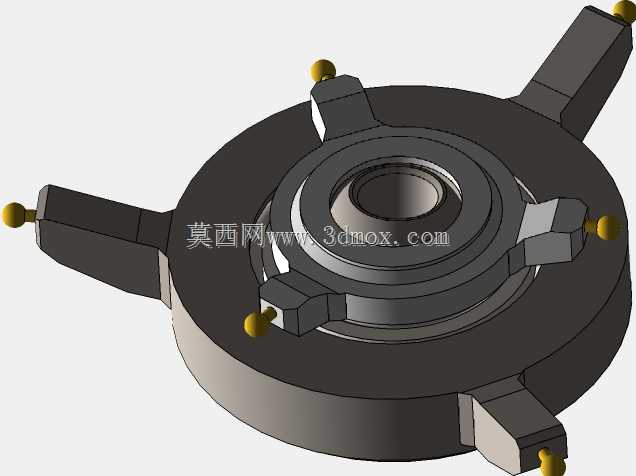

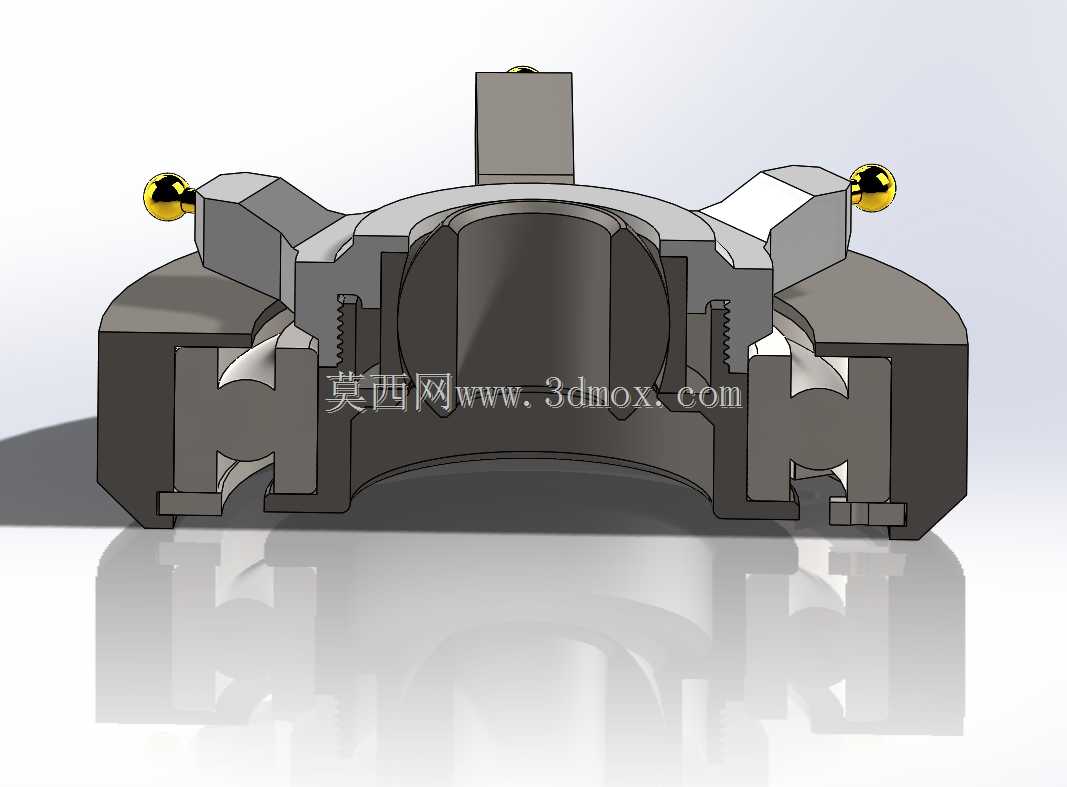

该旋转斜盘机构主要应用于多工位自动化生产线的工位切换、流体通路换向以及周期性往复动作的动力传递场景，常见于轻工包装设备的工位转位、小型液压阀组的通路切换、专用机床的多工位进给驱动环节，可在紧凑的安装空间内实现旋转运动到多方向周期性直线摆动的转换，替代传统的凸轮连杆组与多气缸协同驱动方案，大幅缩减驱动单元的配置数量，降低设备整体的布线与气路布局复杂度。从实际用途来看，该机构可通过中心轴的连续旋转，带动周向均匀分布的多个执行端按照固定时序完成伸出、锁止、缩回的循环动作，每个执行端的动作行程与触发时机完全由斜盘的曲面轮廓决定，无需额外设置传感器与程序控制即可实现稳定的时序动作，动作重复定位精度可满足多数中低速自动化设备的工位定位需求，适合在高频率、长周期的连续生产场景下使用，相比槽轮、棘轮等间歇传动机构，该结构运行过程无刚性冲击，传动噪音更低，部件磨损速率更慢，长期运行的维护成本更低。在功能特性上，该机构采用对称式周向布局，周向设置的三个带球形端头的执行件可与斜盘曲面保持低摩擦接触，斜盘曲面采用平滑过渡的升程、保压、回程轮廓设计，可保证动作切换过程无卡顿，执行件端头的球形结构可自动适配斜盘角度变化，抵消安装过程中的微小同轴度误差，降低对零件加工精度的过度要求；壳体采用剖分式结构设计，上下壳体通过止口定位连接，内部预留了充足的润滑脂存储腔，可在出厂时填充长效润滑脂，实现全生命周期免维护运行，内部设置的限位结构可限制斜盘的轴向窜动，保证传动间隙控制在极小范围内，避免动作过程出现回程误差。设计思路上，该结构优先考虑紧凑空间内的多动作输出需求，将传统需要多个独立驱动单元完成的时序动作集成在单一壳体内，整体采用环形中空结构，中心预留的通孔可用于穿过线缆、管路或者中心传动轴，适配设备的中空走线走管需求；所有传动部件均包裹在壳体内部，可有效隔绝生产现场的粉尘、切削液、杂物侵入，适合在机加工、包装、食品生产等多类复杂生产环境下使用。外形尺寸与安装边界方面，该机构整体为圆盘式结构，径向最大尺寸适配常规的设备安装法兰标准，轴向厚度较薄，可直接嵌入设备的安装面板内，安装面预留的均匀分布连接孔可直接与设备机架通过螺栓固定，输入端采用标准轴径设计，可直接与伺服电机、减速电机的输出轴通过键连接，无需额外定制连接法兰，执行端的输出接口采用标准外螺纹设计，可直接连接推头、压头、阀芯等不同功能的执行端头，无需二次改装即可适配不同的设备功能需求。
