重载三角臂式挂接连接结构设计

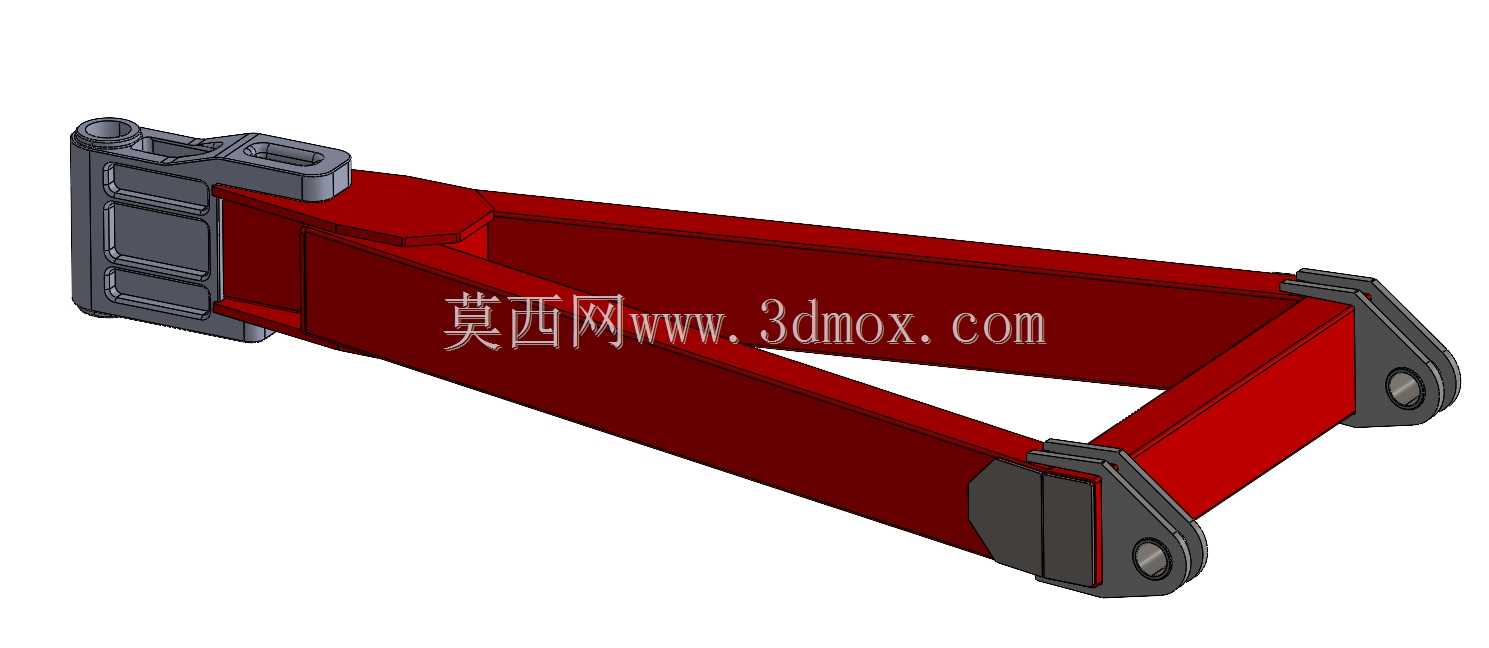

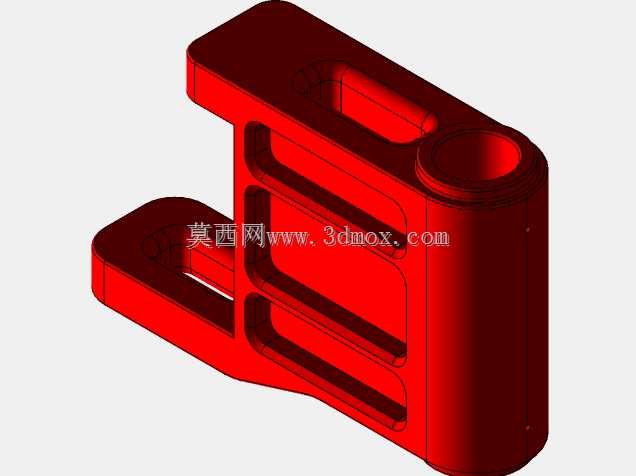

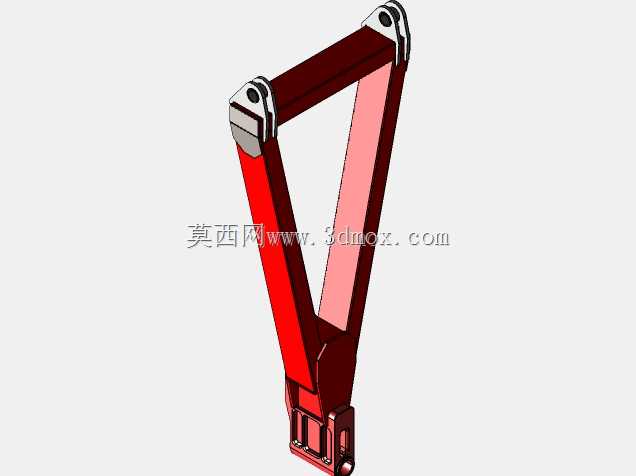

该挂接装置主要面向重型工程机械、农用作业装备、特种作业车辆的属具快换场景设计，可作为主机工作端与附属作业机具之间的核心连接载体，适配铲斗、液压破碎锤、抓斗、清扫器、犁具等多种需频繁拆装的作业属具，能够在不改动主机原有连接接口的前提下，实现不同功能属具的快速切换，大幅降低现场换装的人工操作强度，缩短作业准备周期。装置采用三角桁架式主体结构设计，整体受力路径经过拓扑优化，三个端点分别对应主机侧铰接位、属具侧铰接位以及锁止机构安装位，相比传统直臂式挂接结构，三角构型能够将作业过程中产生的径向载荷、冲击载荷均匀分散到整个臂体截面，避免局部应力集中导致的结构变形或断裂，在同等承载能力下可有效减少主体材料用量，实现轻量化与高强度的平衡。主体臂体采用箱型截面焊接结构，内部设置有加强筋板，外部边角处做了大圆弧过渡处理，既能够降低焊接应力集中风险，也可避免作业过程中尖锐边角剐蹭操作人员或周边管线。两端的铰接位采用了分体式耐磨衬套设计，衬套与臂体安装孔采用过盈配合，铰接销轴可单独拆卸更换，当衬套长期磨损出现间隙后，无需更换整个臂体结构，仅需更换衬套即可恢复装配精度，大幅降低后期维护成本。装置的安装边界充分考虑了多数通用工程机械的挂接接口尺寸范围，主机端铰接孔中心距、属具端铰接孔中心距均按照行业通用接口规范设计，安装时仅需将两端铰接孔与对应接口对齐，插入销轴并加装轴向锁止卡板即可完成装配，无需额外定制转接法兰。锁止机构预留的安装位可适配液压驱动锁销、手动弹性锁销两种不同锁止形式，用户可根据自身主机的液压配置情况灵活选择，当配置液压锁止时，驾驶员可在驾驶室内一键完成属具的锁止与解锁，全程无需下车操作，进一步提升作业效率。整体结构表面采用了重防腐涂装处理，能够适应露天矿山、农田、建筑工地等多粉尘、高湿度、存在腐蚀性介质的复杂作业环境，铰接位置还预留了润滑油注油通道，可定期加注润滑脂降低铰接副的磨损速率，延长整体结构的使用寿命。
