蜗轮蜗杆传动式读卡机构结构设计

　　这套蜗轮蜗杆组合的读卡执行机构，最初是为嵌入式磁条/条码识读设备做的传动方案验证，常见于自助终端、门禁核验设备、小型票务处理装置的内部走卡驱动单元，核心作用是通过大减速比的蜗轮蜗杆副，把驱动端的高速旋转转化为读卡胶辊的低速稳定转动，带动卡片以恒定速度通过识读模组，避免卡片走偏、卡顿或者速度波动导致的识读失败。

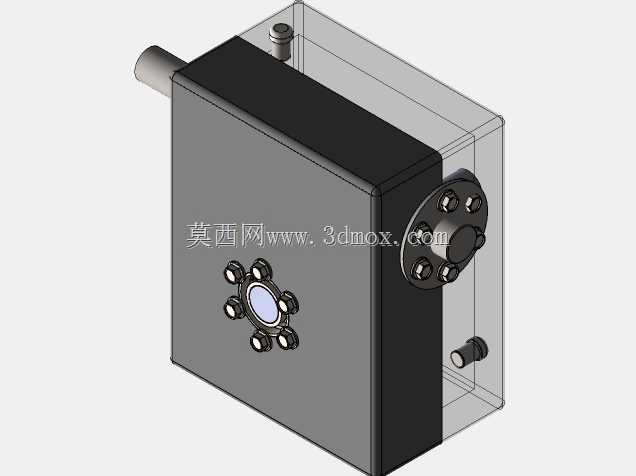

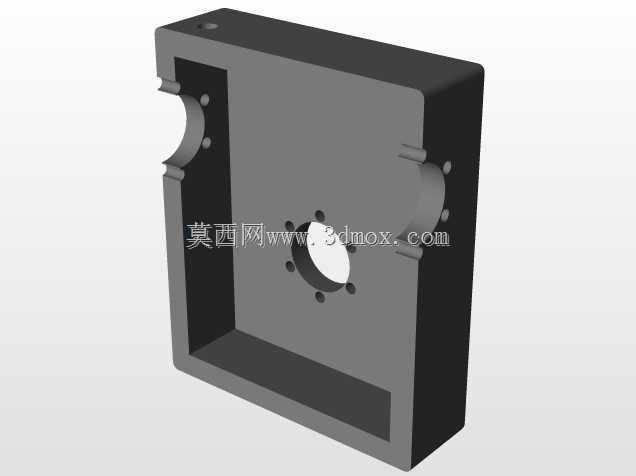

　　从结构布局来看，整套机构采用立式侧装的安装逻辑，蜗杆作为输入轴沿水平方向布置，通过轴端的扁位或者联轴器直接和微型驱动电机输出端连接，蜗轮和输出胶辊同轴固定，两者轴线在空间上呈90度垂直交错，这种布置方式能最大程度压缩机构的横向占用空间，适配终端设备内部狭窄的安装腔室。安装边界上，整套机构的基座采用一体式铣削成型的L型支撑结构，基座上预留了两个定位销孔和三个螺丝固定位，定位销孔的位置公差控制在±0.02mm，安装时可以先通过定位销和设备内部的安装板完成预定位，再拧入紧固螺丝，能保证蜗轮和蜗杆的啮合中心距偏差不超过0.03mm，避免啮合间隙过大导致的传动回差，或者间隙过小引发的卡滞、磨损加剧问题。

　　设计过程中首先考虑的是传动比的匹配，常规卡片识读要求的走卡速度在100-200mm/s区间，对应胶辊的转速大概在30-60rpm，选用的微型直流电机空载转速在6000rpm左右，因此这套蜗轮蜗杆副的减速比设定为120:1，既可以把电机的高转速降到适配的输出转速，同时蜗轮蜗杆结构自带的反向自锁特性，能在电机断电时锁止输出轴，避免胶辊在外力作用下反转，导致卡片回退或者位置偏移，不需要额外加装电磁刹车组件，进一步压缩了成本和安装空间。

　　啮合参数的选择上，蜗杆采用单头渐开线蜗杆，导程角设置为3.5度，刚好满足自锁条件的同时，不会因为导程角过小导致传动效率过低；蜗轮采用锡青铜材质嵌件注塑成型，齿部和轮毂部分一体注塑固定，既保证了齿面的耐磨性能，又降低了整体零件的重量和加工成本，齿侧间隙控制在0.05-0.1mm之间，既可以补偿温度变化带来的零件热胀冷缩量，又能保证传动过程中没有明显的空行程，带动卡片输送时不会出现瞬时停顿。

　　输出端的胶辊采用硅胶材质包覆，表面做了细网纹滚花处理，和卡片接触时的摩擦系数控制在0.3以上，胶辊和蜗轮轴之间采用D型截面过盈配合，不需要额外的紧定螺丝固定，装配时直接压入即可，能避免长期运转后胶辊和轴之间出现相对滑动。基座的侧面预留了识读模组的安装槽位，胶辊的上母线和安装槽位的基准面高度差控制在0.1mm以内，保证卡片通过识读区域时，卡片表面和识读模组的识读窗口距离保持恒定，不会因为高度差导致识读灵敏度下降。

　　轴系的支撑设计上，蜗杆的两端采用含油轴承支撑，轴承直接压入基座的对应安装孔内，含油轴承的孔隙内储存的润滑脂可以满足长期运转的润滑需求，不需要定期加注润滑油，适配免维护的终端设备使用场景；蜗轮轴的一端采用含油轴承支撑在基座上，另一端穿过基座的通孔和胶辊连接，轴端做了倒角处理，方便装配时胶辊的压入，同时轴上预留了卡簧槽，通过轴用卡簧限制蜗轮轴的轴向窜动，窜动量控制在0.1mm以内，避免长期运转后蜗轮出现轴向移位，导致啮合接触面积下降、齿面偏磨。

　　实际应用场景中，这套机构可以适配厚度0.2-1.0mm的PVC卡片、纸质票卡的输送，输送过程中卡片的侧边偏移量不超过0.2mm，完全满足磁条识读、条码扫描、芯片读写的位置精度要求。在做结构验证的时候，特意针对不同温湿度环境做了运转测试，在-10℃到60℃的环境温度区间内，机构的运转阻力变化不超过15%，不会因为低温导致润滑脂凝固卡滞，也不会因为高温导致塑料零件变形影响啮合精度。

　　从建模逻辑来看，整套模型的零件全部采用参数化建模，蜗轮的齿形通过方程式驱动生成准确的渐开线齿廓，蜗杆的螺旋面通过扫描切除特征生成，装配时按照实际的装配顺序添加配合关系，先把含油轴承压入基座，再装入蜗杆和蜗轮轴，调整好啮合间隙后添加卡簧固定，最后压入胶辊，整个装配流程和实际生产的装配工序完全一致，方便后续做装配干涉检查、工程图导出以及运动仿真。做运动仿真的时候，可以给蜗杆添加旋转马达，模拟电机的输入转速，直接输出胶辊的输出转速、传动效率以及齿面接触应力的仿真数据，为后续的零件强度校核、寿命计算提供准确的模型基础。

　　需要注意的是，这套机构的安装方向有明确要求，必须保证蜗杆的输入轴处于水平状态，蜗轮轴处于垂直于蜗杆的水平状态，如果倾斜安装的话，会导致润滑脂向一侧堆积，部分齿面得不到有效润滑，加剧齿面磨损。另外基座的安装面平面度要求控制在0.05mm以内，如果安装面不平整，拧紧紧固螺丝后会导致基座变形，轴承孔的同轴度出现偏差，大幅增加运转阻力，甚至出现卡滞问题。
