汽车传动系统膜片弹簧离合器结构设计

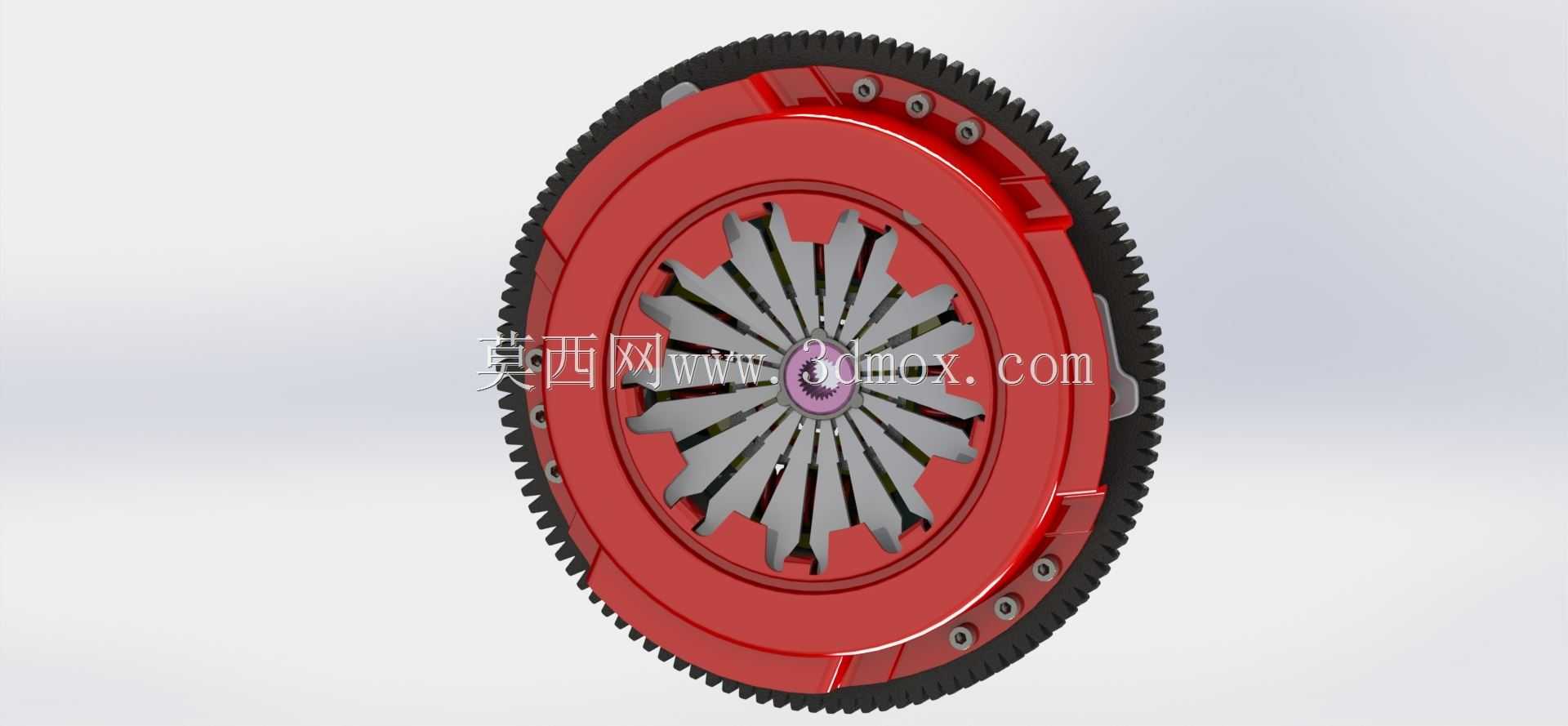

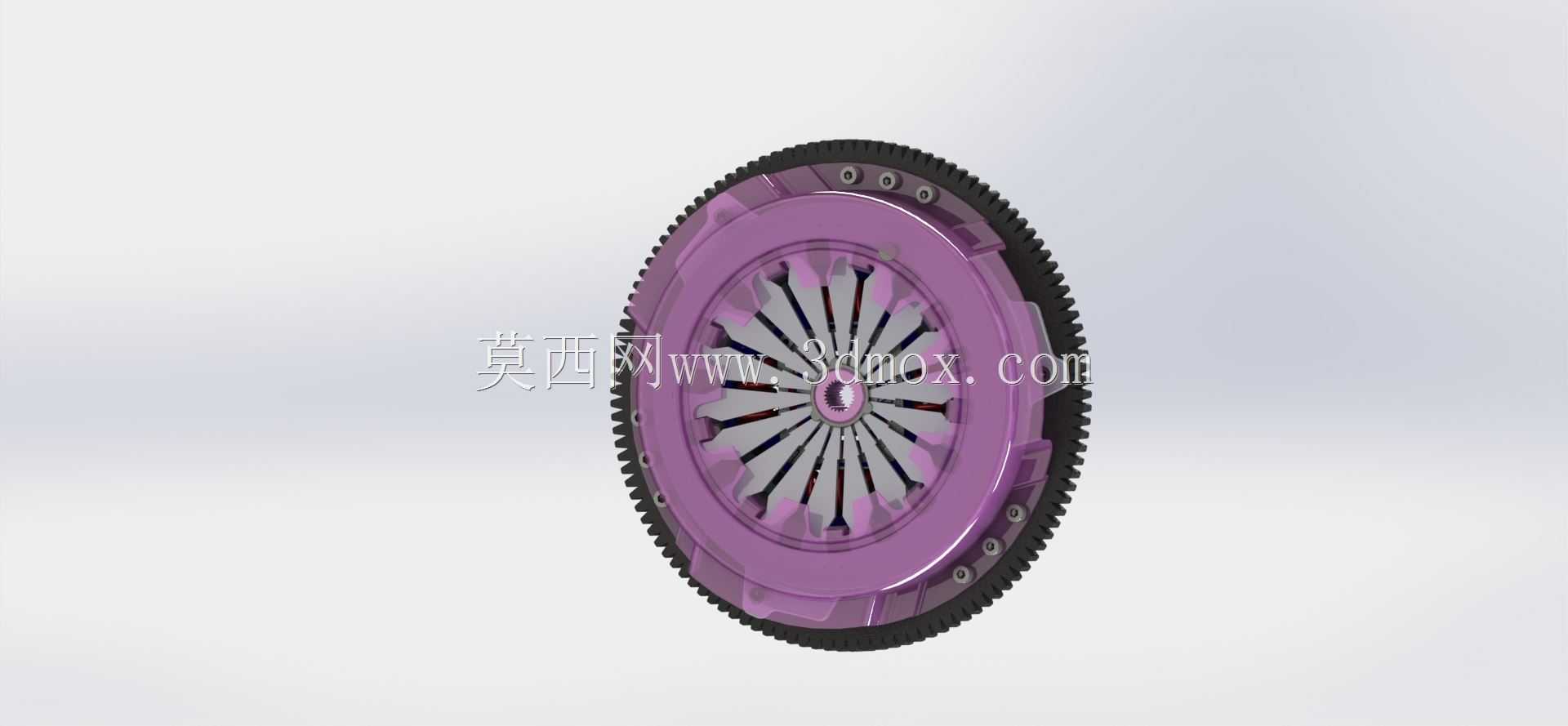

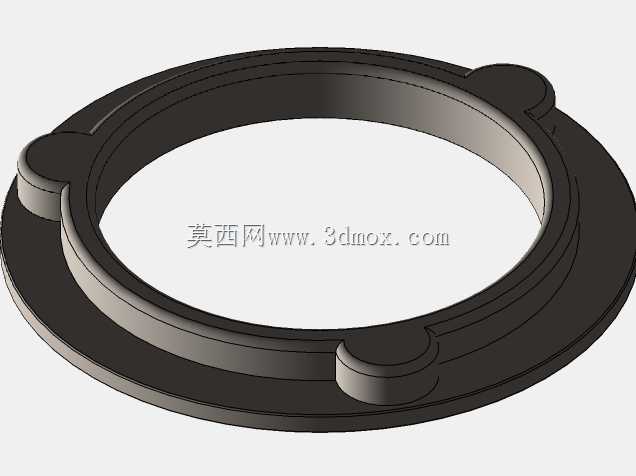

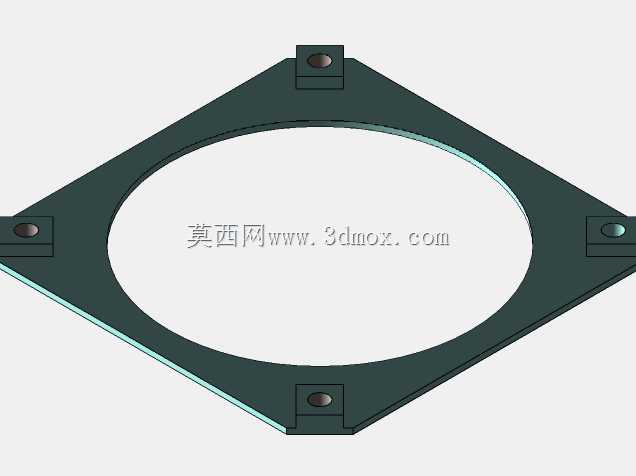

　　在手动挡燃油车与部分混动车型的传动链路里，离合器是衔接发动机飞轮输出端与变速器输入轴的核心部件，日常驾驶中起步平顺性、换挡冲击控制、过载保护能力都和这个部件的设计直接挂钩。做这套结构建模的时候，最先要锚定的是和发动机飞轮的安装匹配边界：外圈带齿的飞轮连接盘要完全贴合发动机飞轮的安装止口，周圈布置的螺栓孔位必须和对应排量发动机的飞轮安装孔位同轴度控制在0.1mm以内，不然装车后高速转动会出现明显的动平衡超标，引发整车怠速抖动问题。

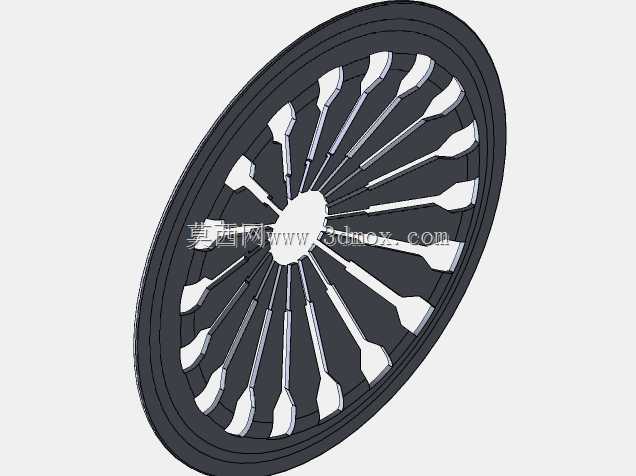

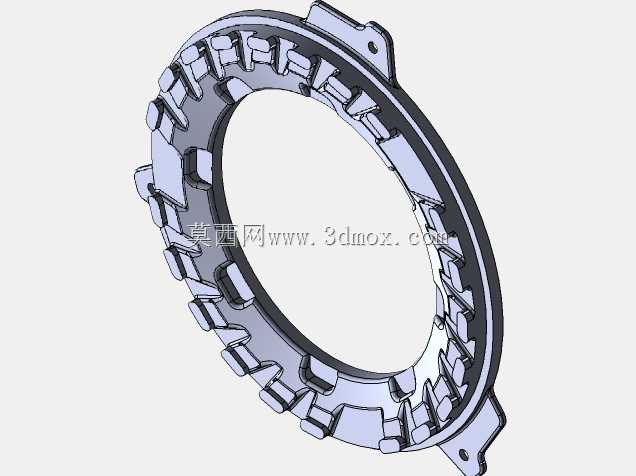

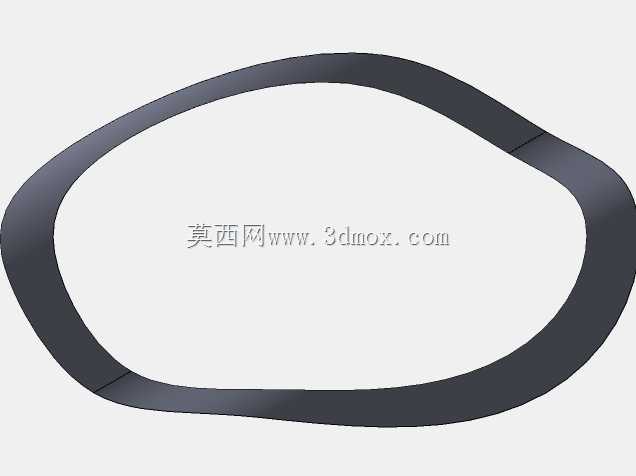

　　膜片弹簧的结构是整个离合器设计的核心，不同于传统螺旋弹簧离合器需要多组弹簧均匀布置提供压紧力，膜片弹簧靠自身碟形部分的弹性变形提供均匀的轴向压紧力，这种结构的优势是轴向尺寸更紧凑，高速旋转时弹簧压紧力不会因为离心力出现明显衰减，很适合高转速乘用车的使用场景。建模时膜片弹簧的分离指部分要做等强度的轮廓修型，指端的硬化层区域要在结构上做标识，实际生产中这个区域需要高频淬火处理，避免长期分离轴承推压出现磨损凹陷，导致踏板力变重、分离不彻底的故障。

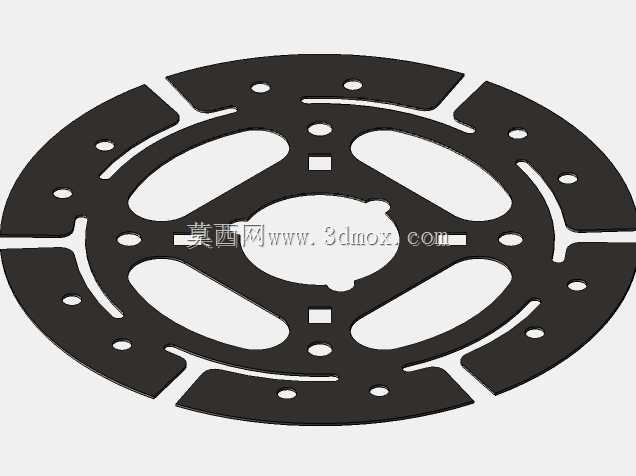

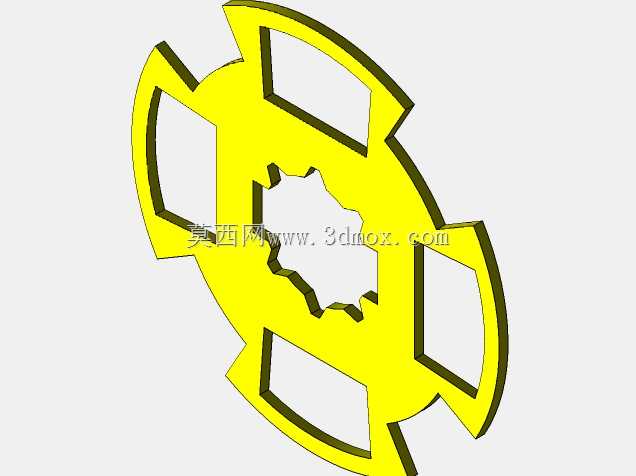

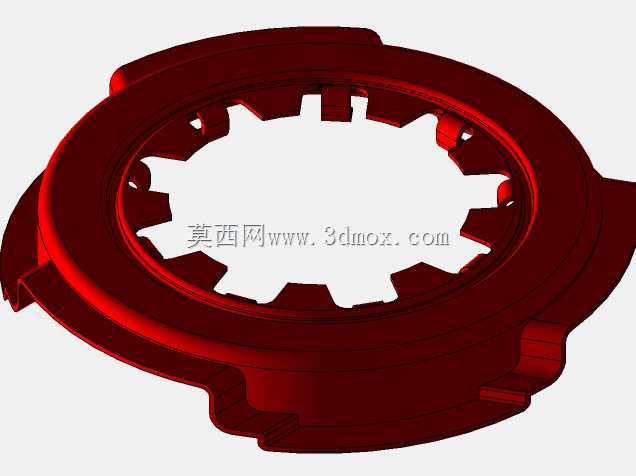

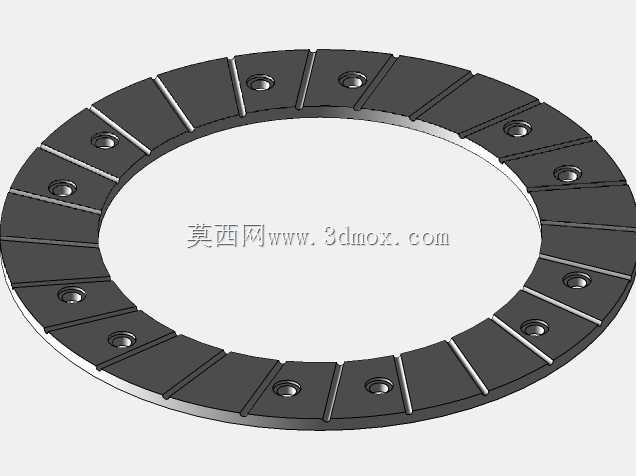

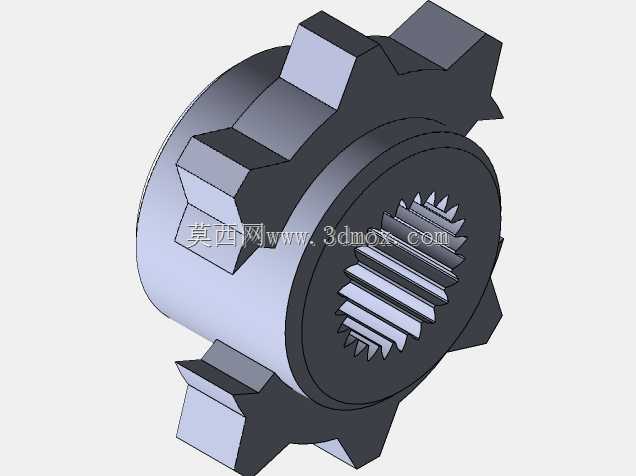

　　中间的从动盘部分是动力传递的摩擦界面，两侧的摩擦片采用耐温耐磨的复合材料，建模时要预留摩擦片磨损后的压紧力补偿行程，当摩擦片磨损到极限厚度时，膜片弹簧的工作点依然能保持在压紧力平稳区间，不会出现打滑问题。压盘部分和膜片弹簧的接触区域要做平面度约束，工作平面的平面度公差要控制在0.05mm以内，保证和从动盘摩擦片完全贴合，避免局部接触导致的摩擦片偏磨、烧蚀问题。

　　日常车辆使用场景里，离合器需要在起步时通过半联动状态逐步传递发动机扭矩，避免传动系统受到冲击；换挡时通过短暂切断动力，让变速器齿轮副顺利完成转速同步，减少打齿风险；当传动系统受到过大冲击载荷时，离合器会出现短暂打滑，保护发动机曲轴、变速器齿轮不会因为过载出现断裂损坏。建模过程中要考虑分离行程的匹配：当分离轴承推动膜片弹簧分离指端移动到设计行程时，压盘要能产生足够的分离间隙，保证从动盘完全脱离压紧状态，避免带排扭矩导致的换挡困难、离合器片异常磨损问题。

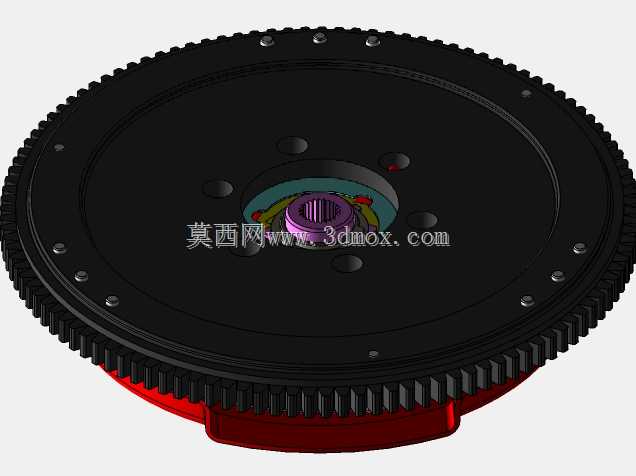

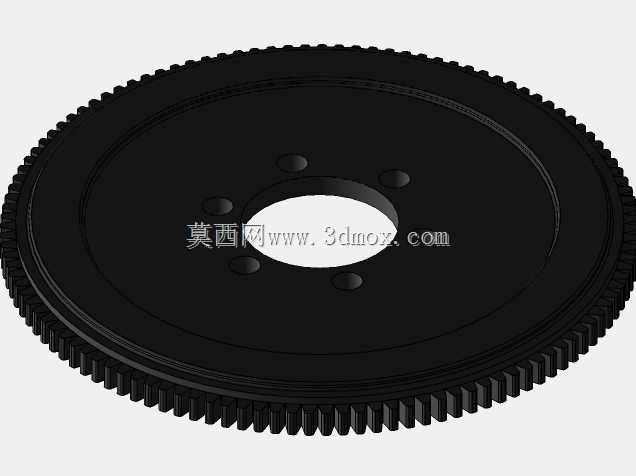

　　外圈的传动齿圈是和发动机飞轮集成的启动齿圈，启动电机的驱动齿轮会和这个齿圈啮合，带动发动机完成启动动作，建模时齿圈的模数、压力角要和对应车型的启动电机参数匹配，齿部的倒角要做合理设计，保证启动时齿轮能顺利啮合，不会出现顶齿故障。整个离合器总成的动平衡等级要达到G16以上，因为发动机工作时最高转速往往能到6000转以上，不平衡量过大会引发传动系统共振，不仅影响驾驶舒适性，还会缩短曲轴、变速器输入轴的轴承使用寿命。

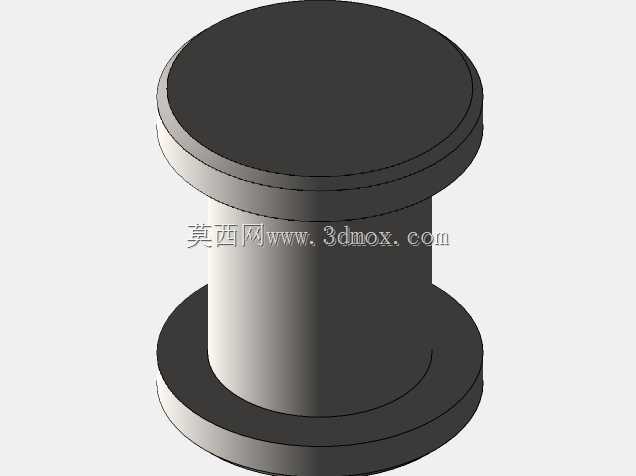

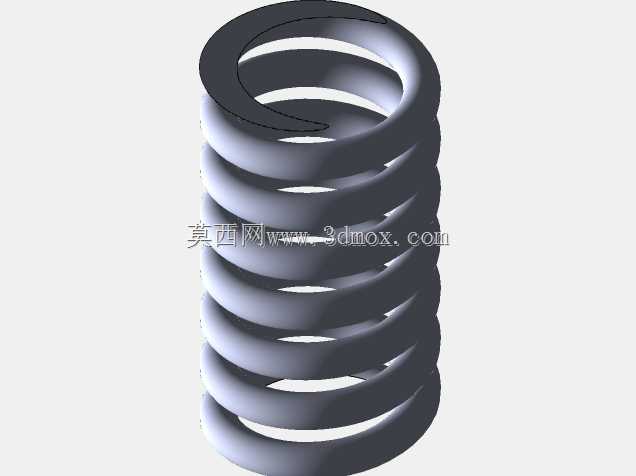

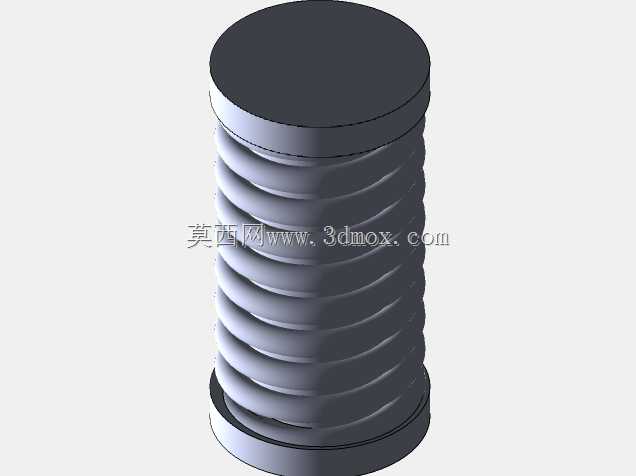

　　在结构设计的细节上，压盘的散热结构也不能忽略，频繁半联动工况下摩擦片产生的大量热量需要通过压盘上的散热筋快速散出，避免压盘因为高温出现热变形，导致压紧力分布不均。膜片弹簧的支撑铆钉位置要经过反复校核，保证杠杆比符合踏板力的设计要求，让驾驶员踩下离合踏板的力度保持在合理区间，长期驾驶不会出现过早疲劳。从动盘上的扭转减震弹簧是过滤传动系统扭转振动的关键结构，建模时要匹配不同刚度的弹簧组合，覆盖发动机常用转速区间的振动频率，避免传动系统出现共振异响，提升整车NVH表现。
