小型手动丝杠进给台式夹持工装结构

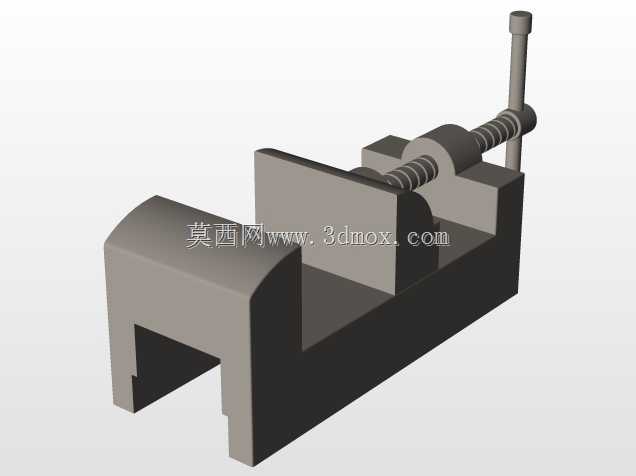

　　在小批量零件修配、教学实训、手工精密装配这类场景里，大型自动化夹持设备往往存在占地冗余、操作流程繁琐的问题，这类手动丝杠驱动的台式夹持结构刚好能填补这类场景的使用空白，不需要外接气源、电源，仅靠手动操作摇杆就能完成工件的夹紧与行程调节，适配多类小型零件的装夹需求。从结构组成来看，整个装置采用一体化铸造质感的底座作为承载主体，底座下部开设的通槽是安装定位的核心边界，使用时可以通过T型螺栓将整个装置固定在工作台台面上，通槽的宽度适配常规钳工台、实训操作台的T型槽规格，安装时不需要额外加工转接板，直接对齐槽位锁紧螺栓即可完成固定，整体安装后的外伸高度控制在常规操作的舒适区间，操作人员站立或者坐姿操作摇杆时，手臂不需要过度抬升或者下压，

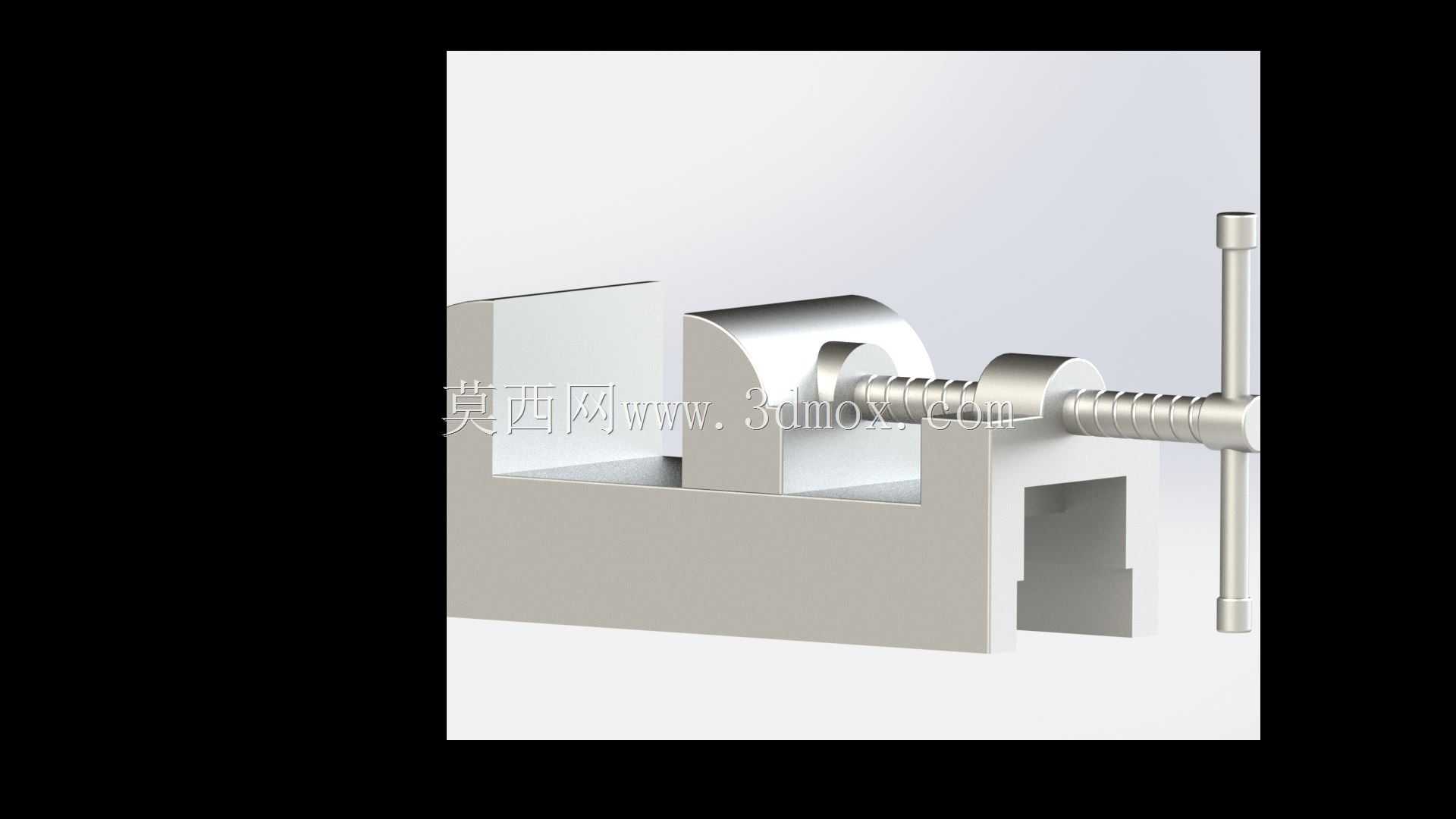

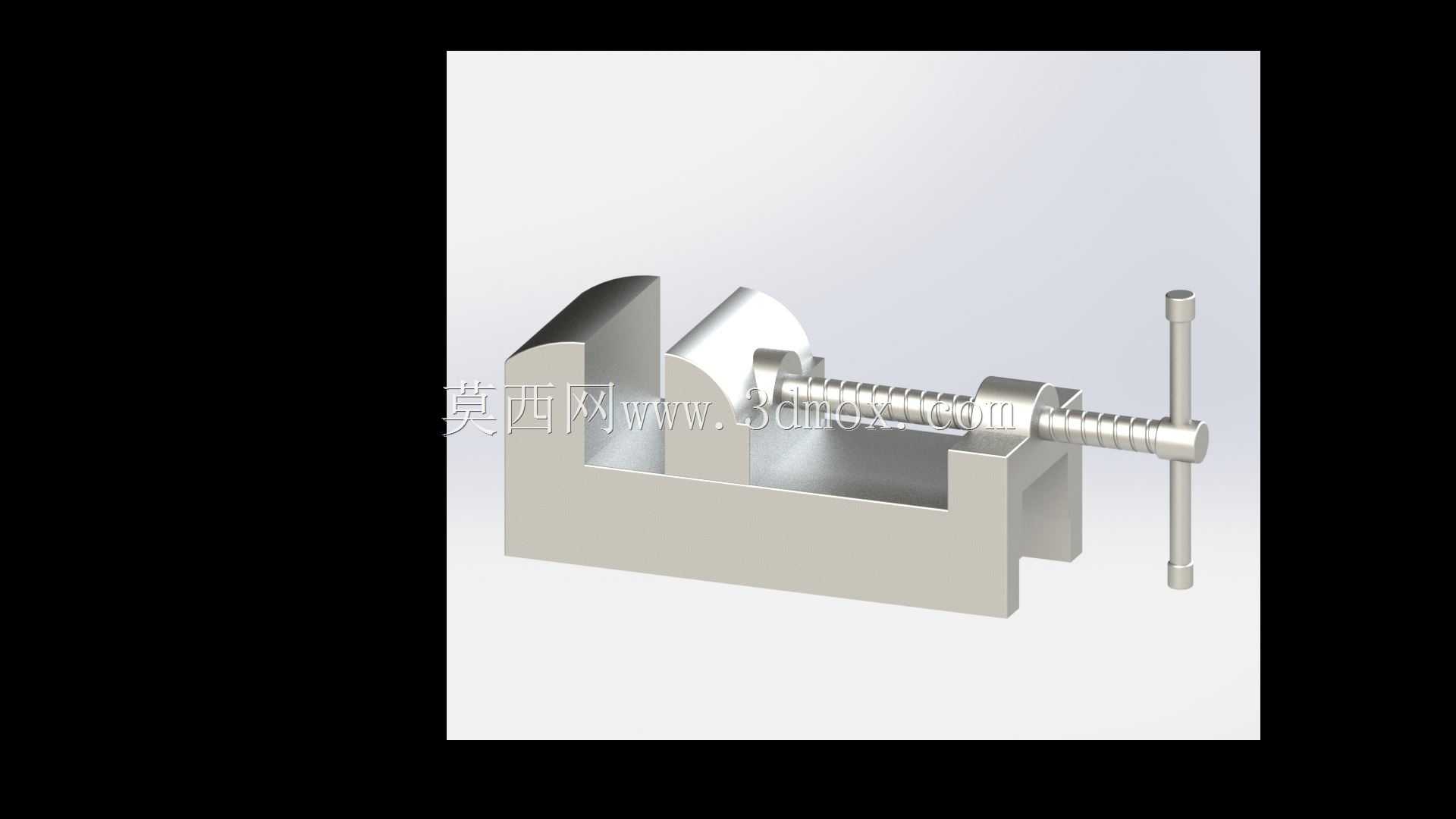

　　长时间操作也不容易产生疲劳。夹持执行部分采用固定挡块配合活动压块的结构，固定挡块与底座为一体化结构，保证夹持过程中的刚性支撑，活动压块与丝杠螺母直接连接，丝杠采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当手动摇动摇杆带动丝杠转动时，活动压块会沿着底座上的导向平面做直线进给运动，不会出现转动偏移的问题，导向面的间隙控制在合理范围，既保证进给过程无卡滞，也避免压块出现过大的偏摆量，保证夹持面与固定挡块的平行度，防止装夹工件时出现倾斜。摇杆部分采用垂直于丝杠轴线的布置方式，摇杆末端设置防滑握持段，操作时单手握持就能轻松转动，丝杠的导程经过匹配设计，转动一圈对应的压块进给量适配小型零件的装夹节奏，

　　既不会因为导程太小导致夹紧行程过长，也不会因为导程太大难以控制夹紧力，针对不同材质的工件，操作人员可以通过手感控制摇杆的转动力度，避免装夹力过大导致薄壁工件变形，也能保证硬质工件装夹的可靠性。在实际使用场景中，这类结构可以承担小型轴类零件的划线装夹、塑料样件的修磨固定、小型电子结构件的装配夹持等工作，相比普通台虎钳，这款结构的夹持行程更长，底座的承载面更平整，放置异形工件时的支撑稳定性更好，活动压块与固定挡块的夹持面均为平面设计，后续如果需要适配特殊形状的工件，还可以在夹持面上加装定制的软质钳口或者仿形垫块，不需要改动主体结构就能拓展使用范围。设计过程中优先考虑了结构的易加工性与维护便捷性，所有部件均为常规机械加工可实现的结构，

　　没有复杂的曲面或者特殊工艺要求，丝杠与支撑座的连接部位采用简单的轴孔配合加轴向限位结构，日常维护时只需要定期在螺纹副和导向面涂抹润滑脂即可，不需要复杂的拆解保养。整个装置的外形尺寸控制在桌面级设备的合理范围，长度方向不会占用过多工作台面空间，宽度方向的支撑跨度足够，夹紧工件时不会出现侧翻风险，摇杆的转动半径经过校核，操作时不会与台面上的其他工具、量具产生干涉，即使在空间紧凑的实训工位或者家庭维修工作台上，也能顺利布置使用。结构的受力路径经过合理规划，夹紧工件时的反作用力会直接通过活动压块、丝杠传递到底座的支撑筋结构上，不会在连接部位产生过大的应力集中，长期使用也不容易出现结构变形，保证装夹精度的稳定性。
