多段滚花外螺纹阶梯调节螺杆

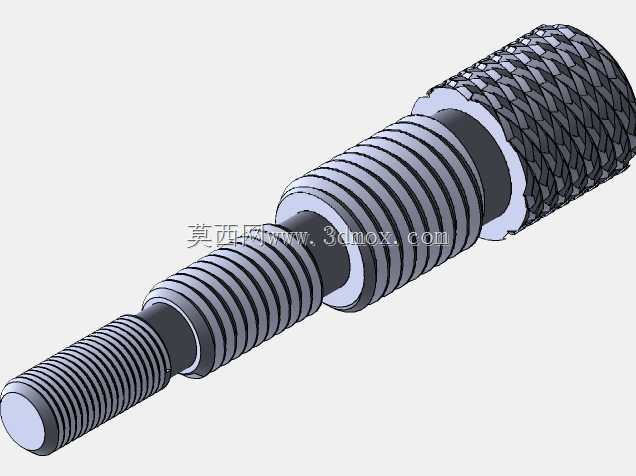

这款多段式阶梯螺杆是机械调节、紧固传动场景中常用的基础五金构件，主要应用于工装夹具定位、检测设备微调机构、小型传动装置进给单元、仪器仪表调平结构等场景，可实现精准的轴向位移调节、部件间的刚性连接以及预紧力的可控施加，在轻工机械、电子制造工装、实验检测设备、小型自动化模组中都有广泛的适配空间。从功能特性来看，该螺杆采用多段阶梯式结构设计，不同直径的轴段分别承担不同功能：最细的端部外螺纹段用于和配套螺母或螺纹孔啮合，实现行程范围内的线性传动与锁紧；中间多段光轴与螺纹交替的结构，既可以作为装配定位的基准轴段，和配套衬套、轴承配合实现顺滑的轴向滑动，也能通过不同轴肩实现装配时的轴向限位，避免螺杆安装过位影响调节精度；尾部的网纹滚花段是手动操作区域，密集的交叉网纹可以大幅增加手指与构件表面的摩擦力，无需借助扳手等工具即可手动旋转螺杆完成粗调，在需要频繁微调、操作空间狭小无法容纳工装工具的场景下，这种滚花设计能大幅提升操作便捷性。设计过程中，工程师充分考虑了实际装配的边界需求：各轴段的直径差严格匹配标准紧固件与滑动衬套的尺寸公差，螺纹段的牙型采用通用公制三角螺纹，具备良好的互换性，无需定制配套连接件即可完成装配；轴肩位置的过渡圆角经过优化，既避免了直角应力集中导致的螺杆受力断裂风险，也不会因为圆角过大影响装配部件的贴合精度；滚花段的长度经过人体工学测算，刚好满足手指捏持旋转的操作需求，不会因为过长增加不必要的构件重量与材料成本，也不会因为过短导致操作时打滑。从安装边界来看，该螺杆的最大外径为滚花段的外圆尺寸，安装时预留的穿入孔直径仅需略大于最大轴径即可完成装配，各螺纹段的长度覆盖了常用的调节行程范围，既可以作为贯穿式调节杆使用，也可以作为端部紧固螺钉适配不同厚度的安装板，阶梯式的结构让单根螺杆即可同时实现传动、定位、手动操作、锁紧多重功能，替代了传统结构中需要多零件组合的调节组件，有效减少了装配环节的零件数量，提升了机构的整体可靠性。
