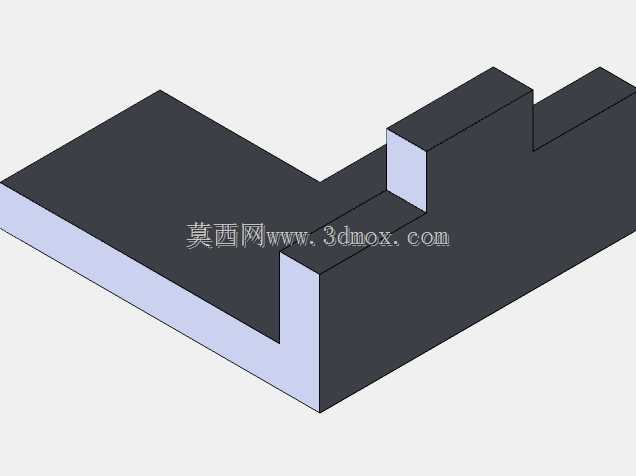

L型阶梯式定位支撑块结构设计

该L型阶梯式定位支撑块是工装夹具领域常用的基础定位构件，主要应用于自动化生产线工位定位、机床加工工件装夹、检测平台工件承托等场景，在小批量零件加工、非标工装搭建、模组化装配工位中能够快速实现工件的侧向定位与高度方向的支撑限位，替代传统定制垫高块与定位挡块的组合方案，减少工装搭建时的零件选配与调整时间。该构件整体采用直角L型布局，主体为等厚的基座结构，在垂直立边一侧设计有两级阶梯凸起结构，阶梯的垂直面可作为工件的侧向定位基准面，阶梯的水平面可作为不同高度工件的支撑承托面，能够同时适配两种不同高度规格工件的定位需求，也可在单工件装夹时同时提供侧向与垂向的双重定位约束，避免工件装夹时出现窜动与偏移。设计过程中优先保证基准面的平面度与相邻面的垂直度要求，基座底面为全平面安装基准，可通过螺栓压紧或磁吸方式固定在工作台面，安装时无需额外加工适配沉孔，基座的水平边延伸长度预留了足够的压紧操作空间，避免固定件与待装夹工件产生空间干涉。立边的阶梯凸起采用等宽设计，每一级阶梯的凸起高度与宽度均按照通用工装的常用定位尺寸设定，能够适配多数小型机加工零件、钣金件、塑胶件的定位需求，阶梯的棱边均做了微小倒角处理，既避免工件安装时棱边刮伤工件表面，也能消除加工毛刺带来的定位误差，保证定位基准的精度稳定性。构件的整体外形尺寸紧凑，水平方向与垂直方向的延伸长度控制在常规工装配件的通用尺寸范围内，不会占用过多工作台安装空间，相邻安装的同类型支撑块之间不会产生边界干涉，可根据工件的外形轮廓灵活布置多个支撑块组合使用，实现异形工件的多点定位支撑。该支撑块的结构设计兼顾了通用性与实用性，没有多余的冗余结构，整体刚性充足，在承受常规装夹压紧力时不会产生形变，能够长期保持定位精度，适合作为标准工装配件在各类非标装配、加工、检测场景中推广使用，可有效降低工装设计与制作的成本，缩短工位搭建的周期。
